KonfigurAtion und inbetriebnAhme

2.

2.1. Vorbereitung

2.1.1. 20-0040-IP

▸ Verbindung der SIP-Sprechstelle mit einem 10/
100 Mbit Ethernet LAN
▸
Stromversorgung via Power over Ethernet (PoE
nach IEEE 802.3af)
Die Behnke SIP-Elektronik ist werkseitig auf
automatische IP-Konfiguration via DHCP konfi-
guriert. Sie bezieht ihre IP-Adresse automatisch
vom DHCP-Server, soweit vorhanden, sonst
siehe Seite 5 oder 15.
www.behnke-online.de
SIP-Zusatzklingel / SIP-ELA-Anschaltung
Konfiguration und Inbetriebnahme

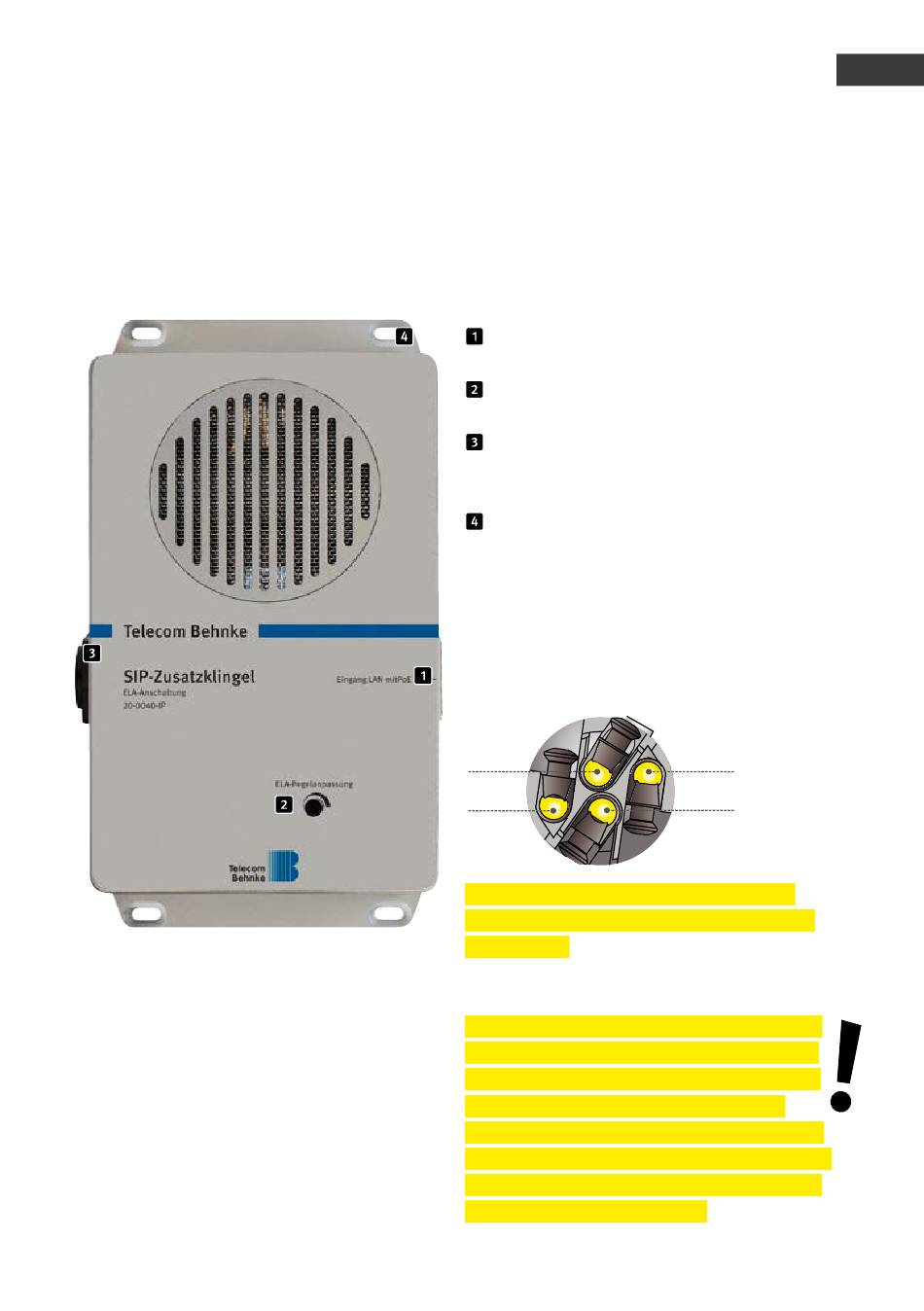

RJ45 Anschlussbuchse (LAN) (vom Switch,
Energieversorgung POE-Class0)
Pegelanpassung für ELA-Anschaltung
(Einstellbar mit Schlitzschraubendreher 0,4x2)
speakON-Buchse für Verbindung zur ELA
(NF Audio-Ausgang) und zur Kontaktierung
des Relais (potentialfreier Schließer)
Wandbefestigungsbohrungen (Montage material
Dübel/Schrauben im Lieferumfang)
Kompatibler Stecker (im Lieferumfang enthalten):
Neutrik speakON NL4FX / NL4FC
Steckerbelegung entnehmen Sie bitte dem geöffneten
Stecker (Abdeckkappe mit Zugentlastung entfernt)
1+
1-
Achtung: Beschaltung siehe hierzu Seite 12
dieser Anleitung bzw. nebem dem Stecker auf
dem Gehäuse
Nach dem Herstellen der Stromversorgung dauert
es ca. 90 Sekunden, bis die Sprechstelle automa-
tisch mit der Ansage ihrer IP-Adresse startet. Dies
signalisiert die Bereitschaft der Sprechstelle.
Achtung: Wenn die SIP-Sprechstelle an ein neues
Netz angeschlossen wird, so kann es bis zu 5 Minu-
ten dauern, bis diese vom DHCP-Server eine neue
IP-Adresse zugewiesen bekommt.
