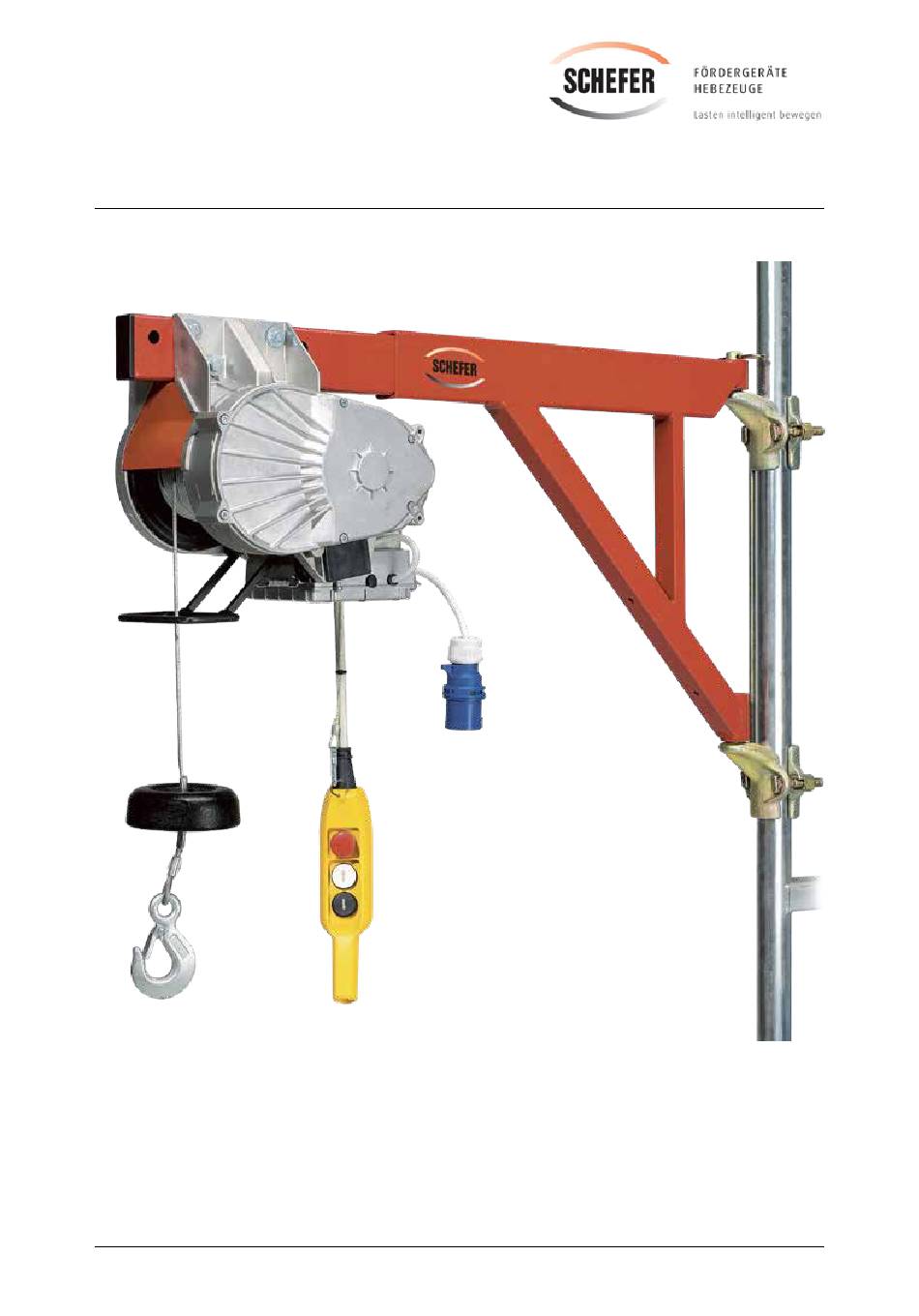

Betriebsanleitung für Elektrobauwinde BW Primus
CE
Artikelnummer
2012525BW200
ACHTUNG:
BEI ERSATZTEILNACHFRAGE BITTE DIE DIESEM
HANDBUCH BEILIEGENDEN TABELLEN BEACHTEN
Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching
1
Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schefer BW Primus
Inhaltszusammenfassung für Schefer BW Primus
- Seite 1 Betriebsanleitung für Elektrobauwinde BW Primus Artikelnummer 2012525BW200 ACHTUNG: BEI ERSATZTEILNACHFRAGE BITTE DIE DIESEM HANDBUCH BEILIEGENDEN TABELLEN BEACHTEN Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
-
Seite 2: Technische Daten
Tragfähigkeit, 1 Lage/kg Ausleger eingefahren 200 Tragfähigkeit, 1 Lage/kg Ausleger ausgefahren 150 Betriebsspannung 230 V, 1 Phase, 50 Hz Hub, m Hubgeschwindigkeit, m/min. Motorleistung, W Seildurchmesser, mm Gewicht, kg Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de... -
Seite 3: Sicherheitsanleitungen
Elektrobauwinde überprüfen. Sollte die Elektrobauwinde nicht beschädigt worden sein, das Seil vollkommen abwickeln und mit der Taste zum Heben erneut aufwickeln. - Nicht mit dem eigenen Körpergewicht auf die Druckknopftafel drücken. - Die Elektrobauwinde darf nicht in einer Umgebung mit Explosionsgefahr benutzt werden. Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de... -
Seite 4: Bestimmung Von Bestandteilen, Steuerungen Und Beschilderung
Der Benutzer muss dafür sorgen, dass die Gefahren- und Warnschilder immer lesbar sind. - TYPENSCHILD DES MODELLS UND DER REGISTRIERNUMMER (s. Abb. B) Im Fall von Schäden und bei Ersatzteilbestellung, unserem Kundenzentrum die entsprechenden, auf diesem Schild enthaltenen Daten nennen. Beim Modell BW Primus ist es auf die Schachtel der elektrischen Gruppe genietet. - SCHILD MIT DEN TECHNISCHEN DATEN DES MOTORS (s. Abb. C1) Es befindet sich auf der Ventilationshaube des Motors. -
Seite 5: Starten Des Elektrobauwinde
Die einleitenden Arbeitsschritte und Kontrollen ausführen, dann mit Hilfe der Fernbedienung den Hub- oder Senkvorgong wählen, wobei der Schalthebel ständig gedrückt werden soll. ACHTUNG: Für Winden mit vierknöpfiger Fernbedienung, den grünen Knopf zum „Betrieb“ drücken, bevor man die Taste für den Hub-/Senkvorgang betätigt. Der Knopf zum „Betrieb“ muss nicht vor jedem Arbeitszyklus gedrückt werden, muss aber jedes Mal erneut betätigt werden, wenn der Arbeitszyklus durch den (roten) Knopf zum „Anhalten in Notfällen“ unterbrochen wird. Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de... -
Seite 6: Gebrauch Der Elektrobauwinde
- Sollte die Elektrobauwinde längere Zeit nicht benutzt werden, zunächst die Unversehrtheit der Verankerungen am Aufbau überprüfen. - Von Zeit zu Zeit die Funktionstüchtigkeit des Schalters zum Anhalten des Motors (Endanschlag) und des Schalthebels der Fernbedienung überprüfen. - Von Zeit zu Zeit den Zustand der elektrischen Kabel überprüfen: sollten diese auf der Schutzhülle Druckstellen oder Einschnitte aufweisen, sofort auswechseln. Sollte die Elektrobauwinde eher im Freien benutzt werden, die elektrischen Kabel alle 3-4 Jahre auswechseln. - Von Zeit zu Zeit den Zustand des Stahlseils überprüfen; sollte dieses Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de... -
Seite 7: Regulierung Der Bremse
Motor zu entblockieren, die Schraube im Uhrzeigersinn drehen. Ein möglicher Verbrauch des Sinterwerkstoffs (Sugherite) kann der Grund für eine unregelmäßige Bremswirkung sein. Wenn man die hintere Nutmutter (4) wie folgt betätigt, kann man die Bremsfunktion regulieren. 1) Den Lüfterradschutz (1) und das Lüfterrad (2) abnehmen. 2) Die drei Inbusschrauben (3) lockern. 3) Mit der Nutmutter(4) gegen den Uhrzeigersinn eine Viertel Umdrehung ausführen, somit würde die Bremse blockieren, eine Viertel Umdrehung im Uhrzeigersinn ausfahren. 4) Die drei Schrauben (3) fest anziehen, 5) Das Lüfterrad und den Lüfterradschutz erneut montieren. Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de... - Seite 8 Elektrobauwinde von Staub schützen. Für Reparaturen ist ausschließlich der Kundendienst der Herstellerfirma zuständig. Repa- raturen, die von unbefugtem Personal ausgeführt werden, sowie der Ersatz von einzelnen Teilen durch nicht originale Ersatzteile und Beschädigungen an der Elektrobauwinde, führen zum sofortigen Erlöschen der Garantiebedingungen. Die Herstellerfirma übernimmt keine Haftung für Schäden oder Unfalle durch Nachlässigkeit, Unfähigkeit im Gebrauch und bei Montage durch nicht fachgerechte Techniker sowie beim unsachgemäßen Gebrauch der Elektrobauwinde. Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
- Seite 9 Die Feuchtigkeit hat im Inneren zwischen der Bremsbacken und dem hinteren Schutzschild Kondenswasser gebildet und die beiden Bremsflächen zusammengeklebt. Die Bremse des Hebezugs muss nachgestellt werden um beide Bremsflächen zu trennen. Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
- Seite 10 Betriebsanleitung für Elektrobauwinde BW Primus Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
- Seite 11 Betriebsanleitung für Elektrobauwinde BW Primus Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
- Seite 12 Januar 2020 (Datum/Unterschrift/Firmenstempel) Schefer Mietstapler GmbH Winterbruckenweg 36 86316 Friedberg-Derching Für Komplettierung, Montage und Inbetriebnahme gem. Betriebsanleitung zeichnet verantwortlich: Ort: ............... Datum: ..............Verantwortlicher: .......... Firma: ..............Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
