Vor Inbetriebnahme die Betriebsanleitung aufmerksam lesen!
Sicherheitshinweise beachten!
Dokument aufbewahren!
7/2019

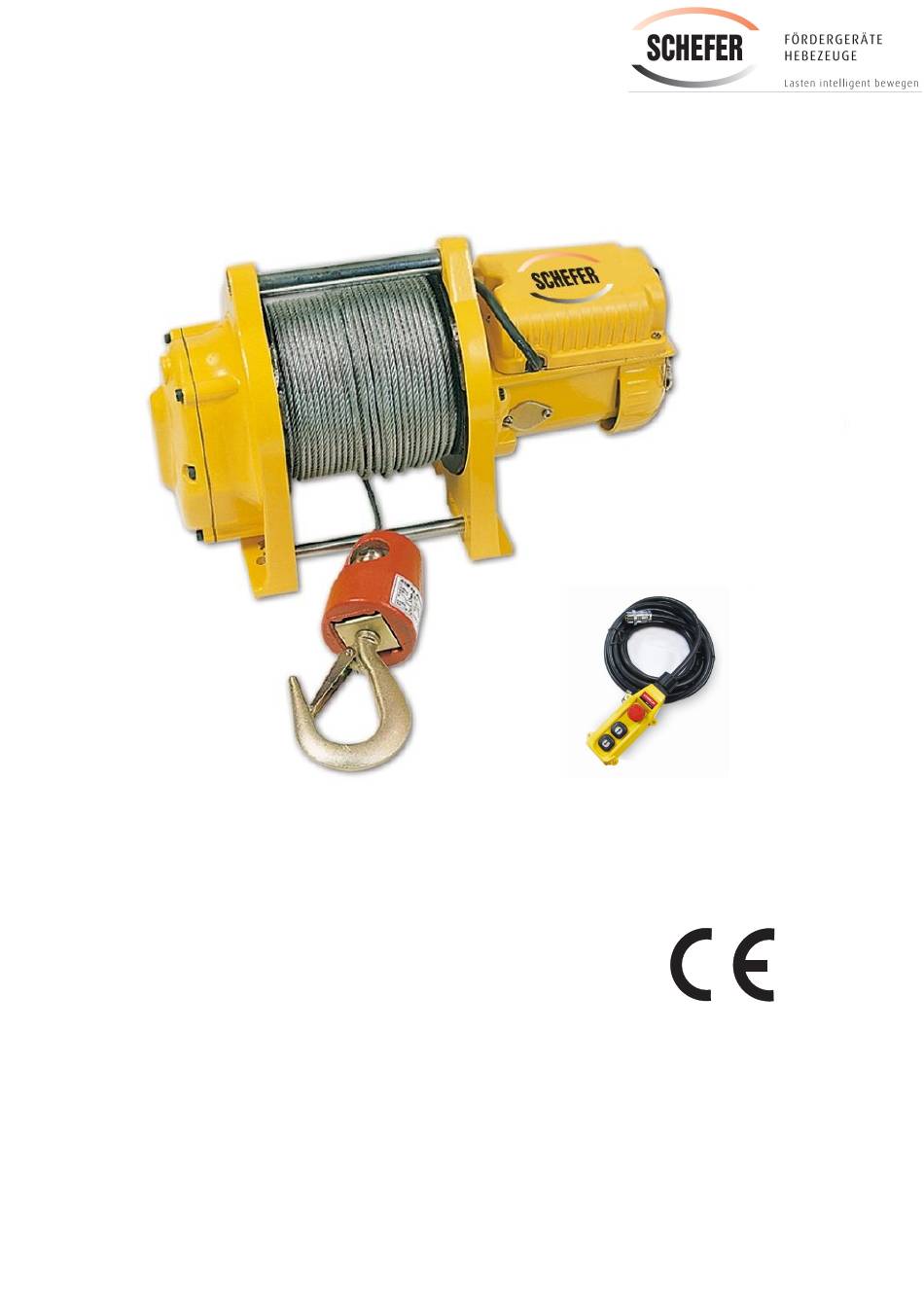

Elektroseilwinde ESW Premium
Art.Nr.: 2012527ESW200
Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching
Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de
Werbung
Verwandte Anleitungen für Schefer ESW Premium
Inhaltszusammenfassung für Schefer ESW Premium
- Seite 1 Elektroseilwinde ESW Premium Art.Nr.: 2012527ESW200 Vor Inbetriebnahme die Betriebsanleitung aufmerksam lesen! Sicherheitshinweise beachten! Dokument aufbewahren! Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching 7/2019 Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
-
Seite 2: Sicherheitshinweise
13. Vermeiden Sie schnelles An-/Abschalten. 14. Lassen Sie sich während des Bedienens der Winde nicht ablenken. 15. Stehen oder arbeiten Sie nicht unterhalb der angehobenen Last. Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching 7/2019 Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de... -
Seite 3: Installation & Verwendung
EN 418, EN 60204-1, FEM 9.511, FEM 9.681, FEM 9.682 FEM 1.001 Alle entsprechenden Richtlinien sind aufmerksam durchzuarbeiten und anzuwenden. Prüfungen Der Elektroseilwinde ESW Premium ist gem. DGUV Vorschrift 54 durch einen Sachkundigen jährlich zu prüfen. Wir empfehlen die Ergebnisse der Prüfungen in einem Prüfbuch festzuhalten. - Seite 4 Trommel (Abb1, Punkt 2) gewickelt ist und der Abstand gleich dem Durchmesser des Drahtseils ist. 11. Stellen Sie sicher, dass die Ladung ordnungsgemäß gesichert ist. Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching 7/2019 Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
- Seite 5 230V, 1 Phase, 50 Hz Einschaltdauer 25% ED-S3 Seildurchmes er, mm A,mm B, mm C,mm D,mm E,mm F,mm 470,5 G,mm FEM Gruppe 1 Am Gesamtgewicht, kg Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching 7/2019 Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
- Seite 6 Tragfähigkeit. Deswegen werden alle Winden nach ihrer obersten Seil- Schicht bewertet. Oberste Seilschicht: (max. Geschwindigkeit, min. Tragfähigkeit) Mittlere Seilschicht: (mittlere Geschwindigkeit, mittlere Tragfähigkeit) Unterste Seilschicht: (min. Geschwindigkeit, max. Tragfähigkeit) Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching 7/2019 Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
- Seite 7 Verwenden Sie einen Flaschenzug für den Doppel-Fall Betrieb um die Nennlast um 85% zu erhöhen. Die Geschwindigkeit wird dementsprechend um die Hälfte reduziert. Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching 7/2019 Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
- Seite 8 Erfahrungsgemäß ist der bestmögliche Betrieb bei einem max. Winkel von 1,5° gewährleistet. Der korrekte Abstand variiert abhängig von der Trommellänge. Der korrekte Abstand bei dem ESW Premium beträgt mindestens 2,79 m bei einer Trommellänge von 147 mm. D/d Verhältnis Gibt das Verhältnis von Lochkreisdurchmesser der Trommel und Seildurchmesser...
- Seite 9 Erdung Um das Risiko eines Stromschlags zu verringern sollte der Netzstecker in einem guten Zustand und an einer passenden Steckdose angesteckt sein. (Schutzleiter) Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching 7/2019 Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
- Seite 10 > fügen Sie den runden Kopfstift "C" durch das Drahtseil und das Befestigungsloch "A". > stecken Sie den R-Dübel "D" in das Loch des runden Kopfstifts"C". Drahtseiltrommel Drahtseil Hubrichtung Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching 7/2019 Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
- Seite 11 SCHALTPLAN Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching 7/2019 Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
- Seite 12 Bremsensystem überprüft werden. 10. Ersetzen Sie beschädigte oder abgenutzte Teile. 11. Für außerordentliche Instandhaltung wenden Sie sich bitte an ein autorisiertes Service Center. Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching 7/2019 Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
-
Seite 13: Eg-Konformitätserklärung
Schefer Mietstapler GmbH Winterbruckenweg 36 86316 Freidberg-Derching Für Komplettierung, Montage und Inbetriebnahme gem. Betriebsanleitung zeichnet verantwortlich: Ort: ............... Datum: ..............Verantwortlicher: .......... Firma: ..............Schefer Mietstapler GmbH, Winterbruckenweg 36, D-86316 Friedberg-Derching 7/2019 Tel. +49 (0)821 567490, Fax: +49 (0)821 567493320, www.schefer-deutschland.de...
