Rexel RTU 300 AT Installationsanleitung

RTU 300 AT LCD Stündlich programmierbar Thermostat
A. Installation, Montage:
Vorsicht: Den RTU 300 AT und die elektronischen
Vorrichtungen abschalten (einschl. Heizer und
Kühler) die vor der Inbetriebnahme
angeschlossen wurden. Es wird ausdrücklich
darauf hingewiesen, dass die Installation von
ausgebildetem Personal durchgeführt werden
muss.
1. Installationsort:
Wählen Sie einen Raum,
Temperaturerhebung gestattet. Verhindern Sie direktes
Sonnenlicht, geringen Luftumlauf, die Nähe zu hitze- oder
kälteerzeugenden Quellen,
Temperaturschwankungen (z.B. die Nähe einer der Tür).
2. Anschluss:
Es sind 3 Anschluss-Terminals an der oberen rechten
Ecke auf der Rückseite des RTU 300 AT vorgesehen, die
mit "L"(Live), "H"(Heizer) und "C"(Kühler) markiert sind.
"H" und "C"sind die Eingänge des Heizers und des
Kühlers.Unbenutzte Bohrungen frei lassen.
ÄNDERN ODER TAUSCHEN SIE KEINE ANSCHLÜSSE.
3. Montage:
Mit den beiliegenden Schrauben und Wandbefestigungen
den Thermostat mit dem Schlüsselloch nach hinten

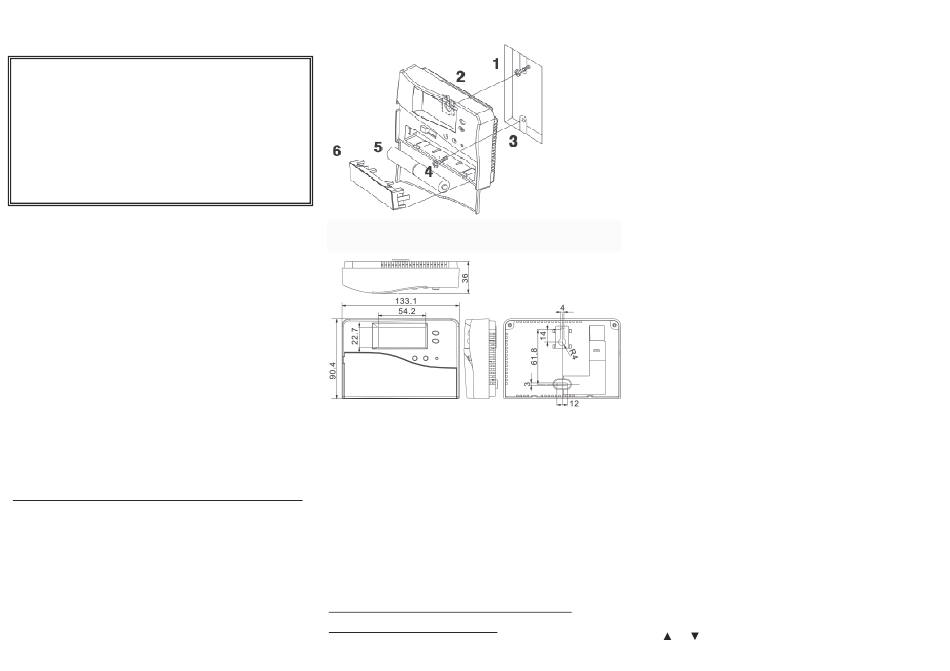

montieren. Der Thermostat muss gemäß Zeichnung 1 an
die Wand angebracht werden.
Zeichnung 1.
Abmessung
der eine gute
oder beträchtliche
4. Schiebeschalter auf der Rückseite und HEAT/COOL
Schiebeschalter:
Im Winter den HEAT/COOL Schalter auf HEAT und im
Sommer auf COOL setzen. Der Schalter an der Rückseite
legt die Zeitverzögerung des Heizers/Kühlers von OFF zu
ON fest:
KEINE VERZÖGERUNG 10 Sek.
VERZÖGERUNG
Achtung:
Zeitverzögerung zu ON bei 5 Min.
in mm
HEAT COOL
5 Min.
5 Min. 5 Min.
Wenn COOL eingestellt ist, liegt die
B. Start/Reset:
1. Nachdem der Anschluss und die Montage erfolgt sind
sowie alle angeschlossenen Einheiten abgeschaltet
wurden, 2 neue AA 1.5V- Alkalibatterien unter
Beachtung der markierten Polarität einsetzen. Das
LCD-Display wird aktiviert.
2. Für das Reset 'RST' drücken. Nun kann der
Heizer/Kühler gesteuert werden.
3. Den Heizer/Kühler auf ON setzen. Der Heizer/Kühler
bleibt auf OFF bis der RTU 300 AT den Ausgang ON
durch Drehen von aktiviert.
C. Normaler Zeit-Modus:
1. Die Temperaturerkennung startet und das LCD zeigt die
Raumtemperatur an.
2. Ist die Batterie zu schwach, blinken LOW, C, P und
Colon. Die eingelegten Batterien müssen durch neue
ersetzt werden.
3. Defrost ,'df' wird für eine Temperaturkontrolle bei 5˚C
mit Heizung auf ON und Kühlung auf OFF aktiviert,
wenn die Raumtemperatur unter 5˚C liegt.
4. Bei einer Temperatur unter 0˚C, wird Langezeigt wobei
die Heizung auf ON und die Kühlung auf OFF reguliert
ist.
5. Bei einer Temperatur von über 39,5˚C, wird Hangezeigt
wobei die Heizung auf OFF und die Kühlung auf ON
reguliert ist.
D. Normale Einstellung des Zeit-Modus :
1. < D/T > drücken. Der Tag (MO-SO) blinkt.
< >/< > drücken, um den Tag einzustellen.
