Vimar Eikon 20123 Bedienungsanleitung

Eikon
20123
Pulsante per comando remoto con sensore a
sfioramento, individuazione al buio, alimentazione
230 V~ 50-60 Hz, grigio.
CARATTERISTICHE.
• Tensione di alimentazione 230 V~ 50-60 Hz.
• Spia luminosa per individuazione al buio.
• Temperatura di funzionamento: -5 °C - +35 °C.
CARICHI COMANDABILI.
• L'apparecchio collegato ai dispositivi 20120, 20121 e
20125 consente il comando da remoto dei carichi da
questi comandati.
FUNZIONAMENTO.
• Led frontale: sempre acceso.
• Comandi: pulsante a sfioramento sul fronte; il coman-
do avviene appoggiando lievemente il dito sul fronte
del dispositivo (si veda figura 2).
• Funzionamento monostabile.
AVVERTENZE.
• La potenza nominale non deve essere mai superata
• Il dispositivo non è provvisto di interruzione mec-
canica nel circuito principale e non fornisce quindi
separazione galvanica.
• Il circuito sul lato carico deve essere considerato
sempre in tensione.
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata con l'osservanza
delle disposizioni regolanti l'installazione del materiale
elettrico in vigore nel paese dove i prodotti sono
installati.
CONFORMITÀ NORMATIVA.
Direttiva BT.
Direttiva EMC.
EN 60669-2-1.
1
2
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.eu
Remote control button with touch sensor, visible in
darkness, supply voltage 230 V~ 50-60 Hz, grey.
CHARACTERISTICS.
• Supply voltage: 230 V~ 50-60 Hz.
• Indicator unit for identification in darkness.
• Operating temperature: -5 °C - +35 °C.
LOADS CONTROLLED.
• When connected to devices 20120, 20121 and
20125 the appliance provides remote control over
their loads.
OPERATION.
• Front LED: always on.
• Controls: touch button on the front; controls are
made by lightly placing a finger on the front of the
device (see figure 2).
• monostable operation.
WARNINGS.
• The rated power level should never be exceeded.
• The device does not have a mechanical circuit
breaker in the main circuit and so is not galvanically
separated.
• The circuit load should be considered always
under voltage.
INSTALLATION RULES.
Installation should be carried out observing current
installation regulations for electrical systems in the
country where the products are installed.
STANDARD COMPLIANCE.
LV directive.
EMC directive.
EN 60669-2-1 standard.
3
L
N
20120
4
L
N
20121
20416
Poussoir de commande à distance avec capteur à
effleurement, localisation dans l'obscurité, alimen-
tation 230 V~ 50-60 Hz, gris.
CARACTERISTIQUES.
• Tension d'alimentation : 230 V~ 50-60 Hz.
• Témoin lumineux de localisation dans l'obscurité.
• Température de fonctionnement : -5 °C - +35 °C.
CHARGES COMMANDABLES.
• L'appareil relié aux dispositifs 20120, 20121 et 20125
permet de commander à distance les charges qu'ils
commandent.
FONCTIONNEMENT.
• LED frontale : toujours allumée.
• Commandes: poussoir à effleurement sur le devant;
la commande se fait en appuyant légèrement le doigt
sur le devant du dispositif (voir figure 2).
• Fonctionnement monostable.
AVERTISSEMENTS.
• La puissance nominale ne doit jamais être dépas-
sée.
• Le dispositif n'est pas équipé d'interruption méca-
nique sur le circuit principal et ne fournit pas de
séparation galvanique.
• Le circuit sur le côté charge doit être considéré
toujours sous tension.
REGLES D'INSTALLATION.
L'installation doit être faite dans le respect des dispo-
sitions réglant l'installation du matériel électrique en
vigueur dans le pays d'installation.
CONFORMITE AUX NORMES.
Directive BT.
Directive EMC.
Norme EN 60669-2-1.

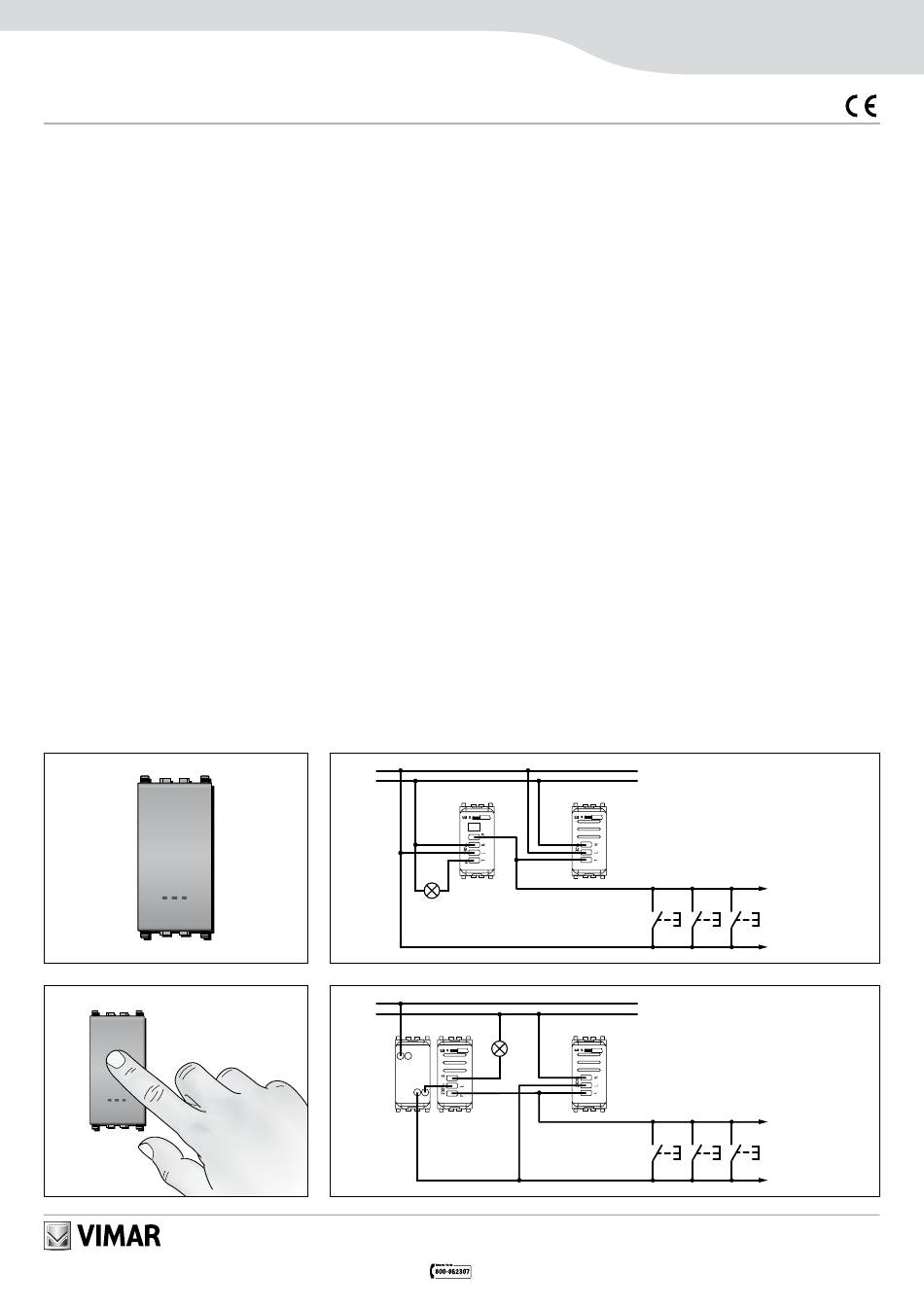

Collegamento con 20120
Connection with 20120
20123
Branchement avec 20120
Collegamento con 20121
Connection with 20121
20123
Branchement avec 20121
Istruzioni
Instruction sheet
Notice technique
90720123A0 03 0803
VIMAR - Marostica - Italy
