Buildify Campingbox Marinus Montageanleitung Seite 5

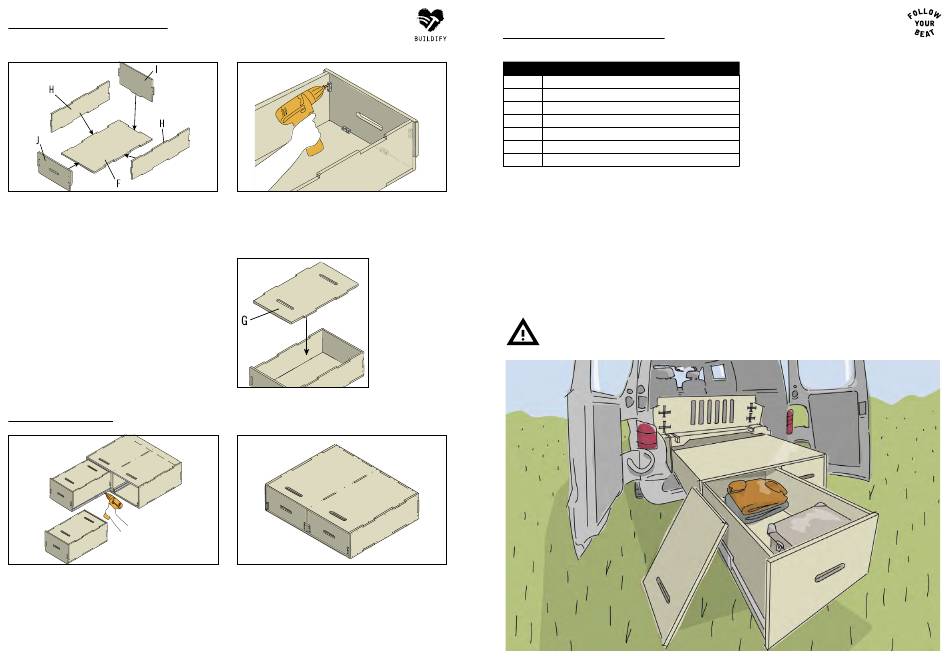

2. Schubladen montieren
Montiere beide Schubladen. Die Seitenwände (H) und die Rückwand
(I) werden an den Aussparungen der Grundplatte (F) eingesetzt. Die
Verschraubung erfolgt von unten durch die Grundplatte mit 3,5x35
mm Schrauben. Zusätzlich werden diese seitlich am unteren Rand
an den vorhandenen Schraubenlöchern verschraubt. Die Frontseite
(J) wird an den Seitenwänden aufgesteckt.
3. Fertigstellung
Die Montage der Schublade sollte auf einem ebenen und stabilen
Untergrund erfolgen. Zum Ausrichten der Schublade kann man sehr
gut Unterlegkeile verwenden. Sie sollte mit 17 mm unterbaut werden,
damit sie beim Rein- und Rausschieben frei gleiten kann ohne zu
schleifen.
Die Schublade vor dem Befestigen an den beiden Schienen so aus-
richten, dass die Frontseite (J) auf allen Seiten leicht Spiel hat. Dann
die Schublade mit den Schubladenschienen verschrauben.
Die Befestigung der Frontseite erfolgt von innen mit 4 Univer-
sal-Eckverbindern. Diese jeweils mit 4 Senkkopfschrauben 3x16 mm
an den Seitenwänden und der Frontseite verschrauben.
Die Abdeckung
(G) wird nur lose
aufgelegt. Sie kann
zum Befüllen der
Schublade leicht ab-
genommen werden.
Das Modul muss nun im Auto noch verankert/gesichert werden. Es
kann auch in das hierzu passende Bett „Erwin" eingebaut werden.
Es werden hierzu zwei weitere Schubladenschienen benötigt.
Falls die verwendeten Schienen keine Auszugsicherung haben,
denke daran die Schubladen vor herausgleiten zu sichern.
Artikelnummern
ART. NR. BEZEICHNUNG
10327423 Buildify Campingbox Ben Heckschubladensystem für VW
8673792 Universal Eckverbinder, weiß 20x20x43 mm
10332603 Schubladenschiene kurz
10332602 Schubladenschiene lang
7964054 JD Plus Universalschraube Senkkopf m. I-Stern 3x16 mm
7818020 JD Plus Universalschraube Senkkopf m. I-Stern 4,5x16 mm
7964062 JD Plus Universalschraube Senkkopf m. I-Stern 3,5x35 mm
Sichere die Campingbox im Auto, damit sie durch die
Gewichtsverlagerung beim Ausziehen der Schubladen
nicht kippt.
