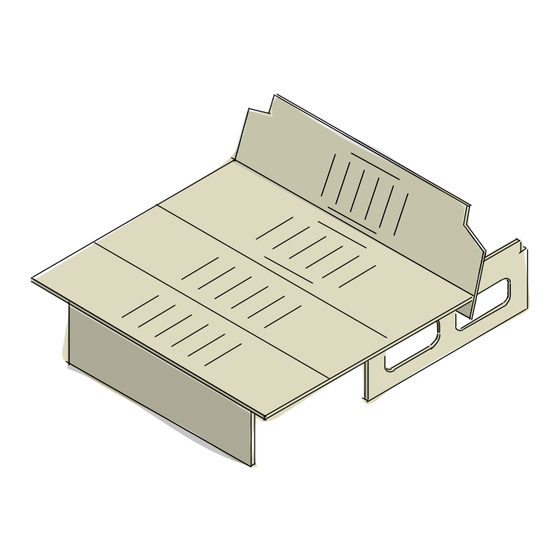

Unbekannte Orte entdecken! Mit dem Ausziehbett
Marinus und den passenden Heckschubladen Ben von
BUILDIFY hast Du Bett, Sitzbank und Stauraum auf all
Deinen Abenteuern dabei. Aufbauen, verstauen,
losfahren.
Heckbett Marinus:
Ausgezogen bietet das Bett eine max. Liegefläche von:
L: 1800 mm x B: 1500 mm x H: 415 mm
zusammengeschoben eine Fläche von
L: 1000 mm x B: 1500 mm x H: 415 mm
Schubladensystem Ben:
Das Schranksystem hat die Maße:
L: 900 mm x B: 1106 mm x H: 285 mm
mit zwei ausziehbaren Schubladen:
Innenmaße á L: 835 mm x B: 462 mm x H: 220 mm
Hinweis: Die Maße von Heckbett Marinus und Heck-
schubladensystem Ben sind aufeinander abgestimmt.
Sie sind nicht Teil eines Sets, sondern müssen separat
gekauft werden. So kannst Du die beiden Boxen kombi-
nieren oder nur eine Campingbox kaufen.
Werbung
Inhaltszusammenfassung für Buildify Campingbox Marinus
- Seite 1 Schubladen- system für VW Unbekannte Orte entdecken! Mit dem Ausziehbett Marinus und den passenden Heckschubladen Ben von BUILDIFY hast Du Bett, Sitzbank und Stauraum auf all Deinen Abenteuern dabei. Aufbauen, verstauen, losfahren. Heckbett Marinus: Ausgezogen bietet das Bett eine max. Liegefläche von: L: 1800 mm x B: 1500 mm x H: 415 mm zusammengeschoben eine Fläche von...
- Seite 2 Campingbox Marinus Heckbett 1. Bett montieren aufbauen BUILDIFY PRODUKTE ZUSATZARTIKEL 1 x Buildify Campingbox Marinus Heck-Bettsystem für VW 4 x Scharnier 70x40 mm 24 x JD Plus Universalschraube Senkkopf m. I-Stern 3x16 mm WERKZEUGE Akku-Bohrschrauber Gummihammer Die Frontplatte (C) vorne in die ausgesparten Ecken der Seitenwände Stelle die beiden Seitenwände (A) mit einem Helfer auf.
- Seite 3 L: 1800 mm x B: 1500 mm x H: 415 mm und zusammengeschoben eine Fläche von L: 1000 mm x B: 1500 mm x H: 415 mm. Artikelnummern ART. NR. BEZEICHNUNG 10327425 Buildify Campingbox Marinus Heck-Bettsystem für VW 8673955 Scharnier 70x40 mm 7964054 JD Plus Universalschraube Senkkopf m. I-Stern 3x16 mm...
- Seite 4 1. Schubladengehäuse montieren Schubladensystem aufbauen BUILDIFY PRODUKTE ZUSATZARTIKEL 1 x Buildify Campingbox Ben Heckschubladensystem für VW 8 x Universal Eckverbinder 2 x Schubladenschiene kurz für innere Boxen 1 x Schubladenschiene lang für Befestigung an Bett 32 x JD Plus Universalschraube Senkkopf m. I-Stern 3x16 mm 48 x JD Plus Universalschraube Senkkopf m.
- Seite 5 Artikelnummern 2. Schubladen montieren ART. NR. BEZEICHNUNG 10327423 Buildify Campingbox Ben Heckschubladensystem für VW 8673792 Universal Eckverbinder, weiß 20x20x43 mm 10332603 Schubladenschiene kurz 10332602 Schubladenschiene lang 7964054 JD Plus Universalschraube Senkkopf m. I-Stern 3x16 mm 7818020 JD Plus Universalschraube Senkkopf m. I-Stern 4,5x16 mm 7964062 JD Plus Universalschraube Senkkopf m.
-
Seite 6: Sicherheitshinweise
Sicherheits hinweise Wichtig! Bitte lies Dir diese Informationen sorgfältig durch. Diese Anleitung wurde mit größtmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzu ziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
