Buildify Campingbox Marinus Montageanleitung Seite 3
Heck-bettsystem
1. Bett montieren (Fortsetzung)

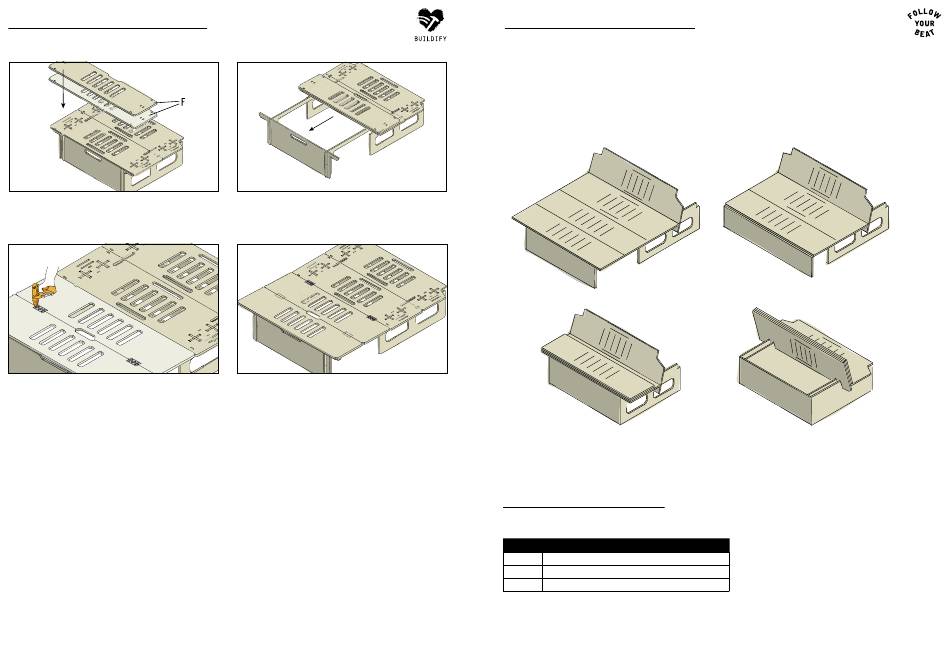

Zum Montieren der beiden weiteren Abdeckplatten (F) die Frontplatte nach
vorne herausziehen. Lege die Abdeckplatten mit der Rückseite nach oben
Richte die Platten so aus, dass die Grifföffnung zwischen beiden
Platten ist. Verbinde sie mit zwei Scharnieren.
auf das herausgezogene Bauteil.
Die beiden Platten umdrehen und an den zuvor aufgesteckten Abdeck-
platten mit zwei Scharnieren anschrauben.
Ausgezogen bietet das Bett eine max. Liegefläche von
L: 1800 mm x B: 1500 mm x H: 415 mm und zusammengeschoben
eine Fläche von L: 1000 mm x B: 1500 mm x H: 415 mm.
2. Verwendungsmöglichkeiten
Das Bett kann vielfältig genutzt werden. Entweder komplett als
Bett ausgeklappt, als Sitzmöbel oder eine Variante dazwischen. Als
zusätzlicher Stauraum kann ein Schubladenmodul eingebaut werden.
Das Bett muss nun im Auto noch verankert/gesichert werden. Unsere
Produkte sind nicht geeignet als Sitzplatz / zur Nutzung während der
Fahrt.
Artikelnummern
ART. NR.
BEZEICHNUNG
10327425 Buildify Campingbox Marinus Heck-Bettsystem für VW
8673955 Scharnier 70x40 mm
7964054 JD Plus Universalschraube Senkkopf m. I-Stern 3x16 mm
