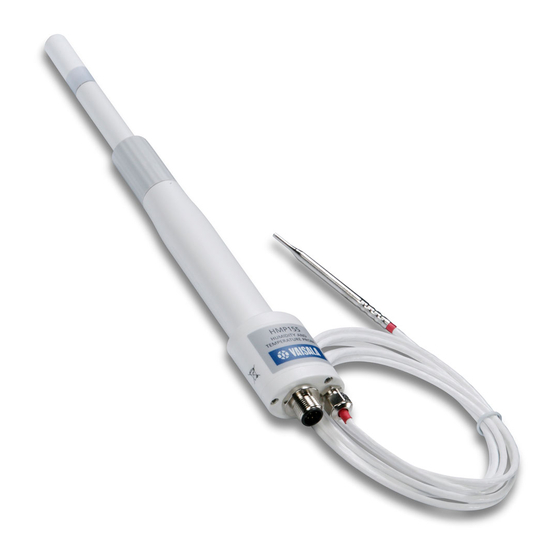

Vaisala HMP155 Kurzanleitung

Quick Guide
HMP155
Vaisala HUMICAP®
Humidity and Temperature Probe
INSTALLATION
INSTALLERING
MONTAGE
取付け
安装
DTR503 DTR13
PUBLISHED BY
*M210913EN*
Vaisala Oyj
Vanha Nurmijärventie 21
FI-01670 Vantaa, Finland
grey / grau /
gris /
pink / rosa /
ｸﾞﾚｰ / 灰
rose /
ﾋﾟﾝｸ / 粉
6
blue / blau /
7
bleu /
青 / 蓝
8
red / rot /
rouge /
赤 / 红
white / wei /
blanc / 白 / 白
Supply voltage (Vcc)
7
+
Versorgungsspannung
_
7 - 28 VDC
Tension d'alimentation
8
供給電圧
供应电压
M210913EN-D © Vaisala 2020
All rights reserved. Any logos and/or product names are trademarks of Vaisala or its individual partners.
Any reproduction, transfer, distribution or storage of information contained in this document is
strictly prohibited. All specifications — technical included — are subject to change without notice.
1 Pt100
2 RH
out
3 Pt100
4
Pt100
5 Pt100
6
AGND
5
7 V
cc
yellow / gelb /
8 GND
4
jaune / 黄 / 黄
green / grün /
vert / 緑 / 绿
PT100
brown / braun /
2
marron / 茶 / 棕
1
V
1
OUT1
2 RS-485B
3 AGND
4 V
OUT2
-
5
6 RS-485A
7 V
cc
8 GND
Temperature by factory default
*
Standard-Einstellung Temperatur
Température par défaut d'usine
温度(出荷時設定)
温度(出厂默认配置)
Humidity quantity by factory default
**
Standard-Einstellung Feuchtigkeit
Humidité par défaut d'usine
湿度(出荷時設定)
湿度(出厂默认配置)
HMP155D
Passive temperature output version
Version mit passivem Temperaturausgang
Version avec sortie passive de la température
Pt100(白金抵抗)温度出力タイプ
温度为电阻输出的型号
1
4
3
5
HMP155A / HMP155E
*
Active temperature output version
Version mit aktivem Temperaturausgang
**
Version avec sortie active de la température
電圧信号出力タイプ
温度为电压或数字输出的型号
