HABILLAGE DE LA BAIGNOIRE

Il est impératif de prévoir un habillage pour votre baignoire balnéo pour éviter l'accès aux composants électriques sous la
baignoire pendant l'utilisation.
Pour la construction de l'habillage, il est impératif de tenir compte de l'encombrement de l'équipement sous la baignoire.
Cet encombrement pourra nécessiter, suivant le modèle de la baignoire, un habillage en débordement extérieur.
Il peut être de trois types:
- Par tablier acrylique, tablier alu
- Sur podium ou encastré dans le sol
- Par muret carrelé ou stratifié
Pour ces trois types d'installation, il est strictement interdit de calfeutrer le dessous de la baignoire, ce qui provoquerait une
surchauffe du ou des moteurs.
Vérifier la compatibilité du poids total de votre baignoire balnéo (baignoire remplie d'eau) avec la zone d'installation.
Sur tous les bords de la baignoire en contact, soit avec le support, soit avec les cloisons, il est nécessaire d'intercaler un
joint mousse pour assurer une isolation acoustique (atténuation des bruits solidiens).
Reportez-vous à l'installation que vous avez choisie (paragraphe 1, 2 ou 3). Toutefois avant de réaliser l'habillage, il faut
tester le bon fonctionnement de la baignoire, pour cela reportez-vous au chapitre "Première utilisation".
1 : PAR TABLIER ACRYLIQUE / TABLIER ALU
La hauteur de la baignoire étant déterminante, il est impératif de suivre les instructions de montage du tablier.
Pour le soutien des plages côté mur, veuillez vous reporter à la figure 1. Prévoir un joint de silicone afin d'assurer
l'étanchéité et pour amortir les vibrations. (Figure 1).
Avec un tablier, il n'est pas nécessaire de prévoir des trappes de visite ou des grilles d'aération. Dès lors que le tablier est
installé conformément à sa notice de montage, il est démontable à l'aide d'un outil et laisse passer l'air sur les bords.
2 : SUR PODIUM OU ENCASTRÉ DANS LE SOL
L'accès aux équipements balnéo, les grilles d'aération et les trappes de visite sont importants. Il est donc nécessaire de les
prévoir en suivant les instructions des chapitres suivants : Trappes de visite et grilles d'aération.
Le bord de la baignoire ne doit pas prendre appui sur le podium, la baignoire doit reposer sur ses pieds.
Il est nécessaire de laisser un jour entre le bord et le podium, afin de pouvoir poser un joint de silicone assurant l'étanchéité
et amortissant les vibrations.
3 : PAR MURET CARRELÉ OU STRATIFIÉ
Pour le soutien des plages côté mur, veuillez vous reporter à la figure 1. Prévoir un joint de silicone afin d'assurer
l'étanchéité et pour amortir les vibrations. (Figure 1).
Les trappes de visite et les grilles d'aération sont indispensables dans cette configuration. Leurs emplacements sont décrits
dans les chapitres Trappes de visite / Grilles d'aération.
Les trappes de visite:
Réaliser une ou des trappes de visite adaptées à toute intervention ou dépose (pompe, blower, coffret électronique,
vidage...). Si l'installation le permet, il est souhaitable de réaliser un habillage totalement démontable. Elles ne doivent
pouvoir s'ouvrir qu'à l'aide d'un outil, afin de garantir la sécurité vis à vis des équipements électriques.
Les grilles d'aération:
La surface de la grille d'aération doit être de 400 cm2 environ afin de bien ventiler les moteurs. Une grille d'aération doit
obligatoirement être située à côté du ou des moteurs. L'autre grille de 200 cm² environ, doit être à l'opposé pour permettre
une bonne circulation de l'air. Tout comme les trappes de visite, les grilles d'aération, si elles sont démontables, ne doivent
l'être qu'à l'aide d'un outil.

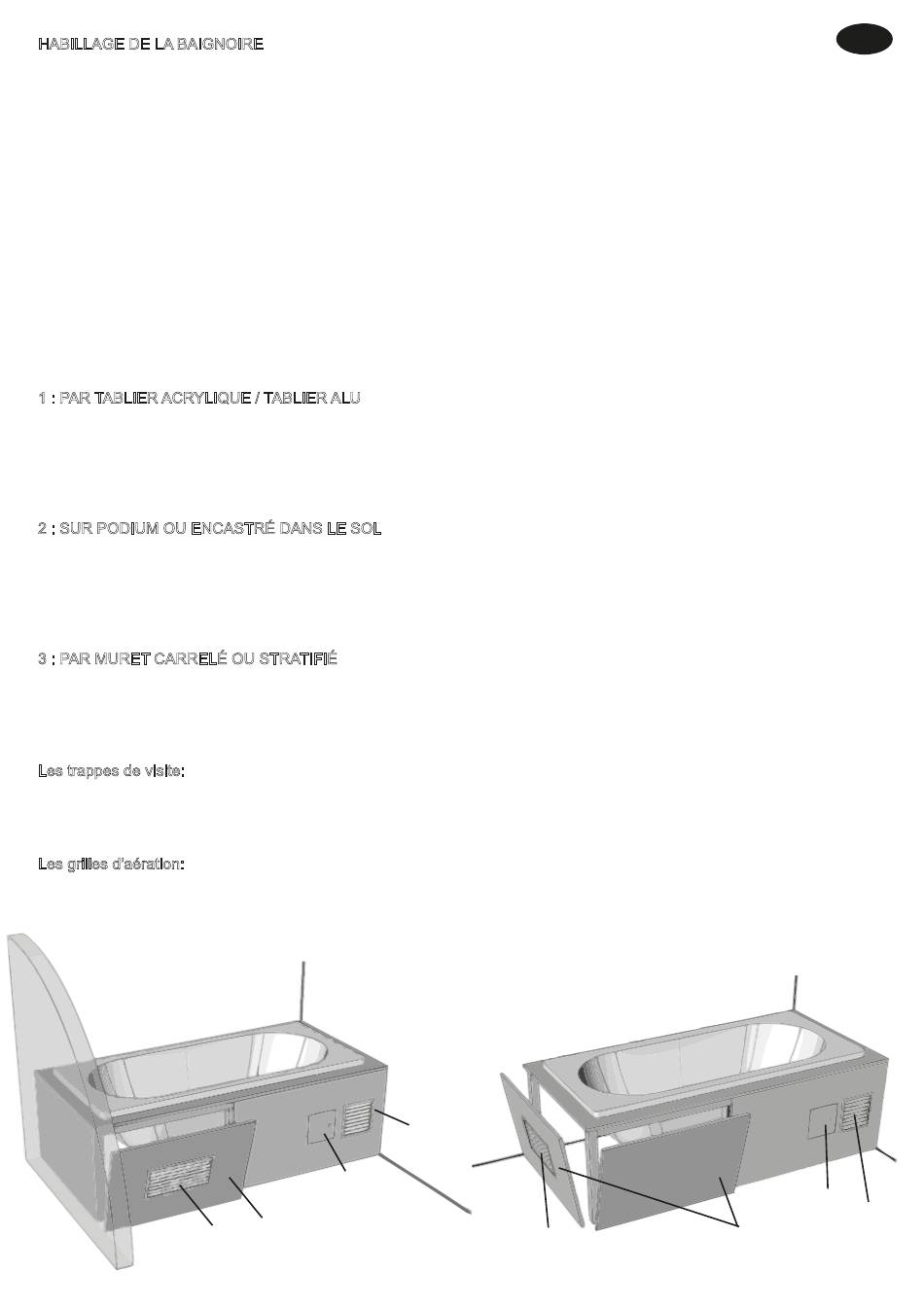

Grille
d'aération
moteur
Grille
d'entrée d'air
Trappe de visite
vidage
Trappe de visite
technique
Trappe de visite
Grille d'aération
technique
moteur
F
Trappe de visite
vidage
Grille
d'entrée
d'air
