Arbeiten mit dem Notebook
Ihr Port-Replikator (optional)
Ihr Port-Replikator ist ein Gerät, mit dessen Hilfe Sie Ihr Notebook schnell an Ihre
Peripheriegeräte, wie Bildschirm, Drucker etc., anschließen können.
Dazu besitzt der Port-Replikator unter anderem die Standardanschlüsse für
Bildschirm, Audio, Maus und Tastatur.
Sie müssen lediglich das Notebook andocken, um mit Ihren Peripheriegeräten zu arbeiten.

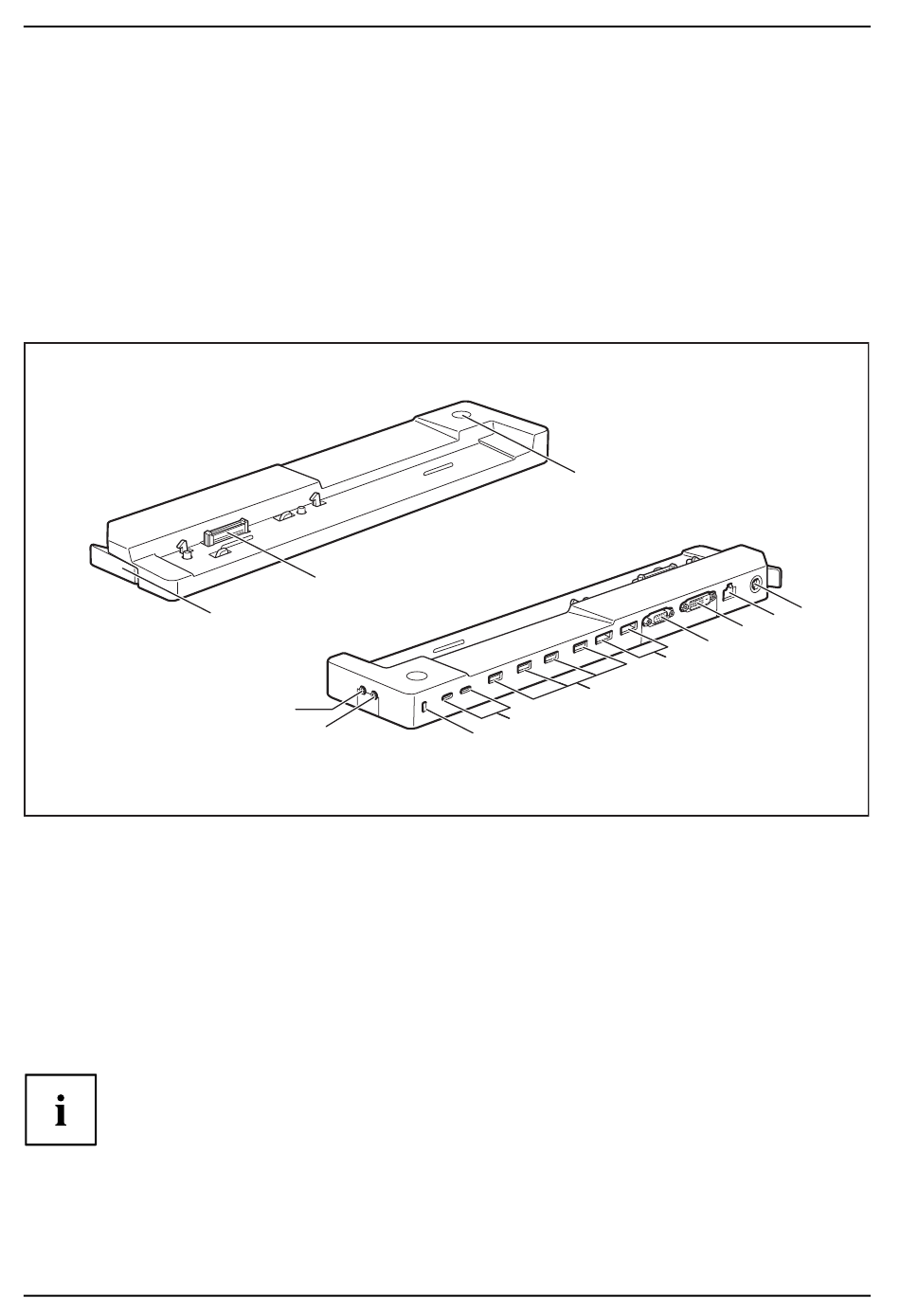

Anschlüsse am Port-Replikator
Anschlüsse
Port-Replikator
1 = Kopfhöreranschluss
2 = Mikrofonanschluss
3 = Security-Lock-Vorrichtung
4 = USB-Anschluss 3.1 Gen1 (USB Type-C)
5 = USB-Anschluss 3.1 Gen1 (USB Type-A)
6 = Displayports
7 = VGA-Bildschirmanschluss
8 = DVI-D-Bildschirmanschluss
Der HMDI-Anschluss am Notebook und der Displayport 1 am Port-Replikator
können nicht gleichzeitig genutzt werden.
44
12
13
1
2
11
5
4
3
9 = LAN-Anschluss
10 = Gleichspannungsbuchse (DC IN)
11 = Ein-/Ausschalt-Taste
12 = Stecker des Port-Replikators für
den Docking-Anschluss auf der
Unterseite des Notebook
13 = Entriegelungshebel
9 10
8
7
6
