buchel Sky Valley Bedienungsanleitung

Bedienungsanleitung
LED-Akku-Scheinwerfer
Sky Valley
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Die Bedienungsanleitung
ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise zur Sicherheit, Monta-
ge und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen
Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie be-
schrieben und in den angegebenen Einsatzbereichen. Bewahren Sie diese Bedie-
nungsanleitung gut auf und geben Sie diese bei der Weitergabe des Gerätes bitte
mit.
Verwendete Symbole
Grüner Punkt - Recycling von Verpackungen
Symbol zur Erkennung von Elektro und Elektronikgeräten
USB – Universal Serial Bus – Verbindungsstelle zum
Anschluss z.B. an einen Computer (nur aufladen)
Prüfzeichen des Kraftfahrt-Bundesamtes (K mit nachfolgen-
K XXXX
der Zulassungsnummer)
Bestimmungsgemäße Verwendung
Das Gerät ist vorgesehen zum Einsatz an Fahrrädern und dient der Fahrbahnaus-
leuchtung. Dieser Scheinwerfer ist entsprechend derzeit gültiger StVZO als alleinige
Beleuchtung an allen Fahrrädern zugelassen. Die Lichtverteilung darf durch keine
anderen Anbauteile oder Gepäckstücke verdeckt werden, auch nicht teilweise.
Überprüfen Sie regelmäßig die richtige Einstellung Ihres Scheinwerfers. Der Licht-
kegel des Scheinwerfers muss immer in Fahrtrichtung geradeaus zeigen. Der
Scheinwerfer muss so eingestellt sein, dass er andere Verkehrsteilnehmer nicht
blendet. Das Gerät ist zur Verwendung im Außenbereich bestimmt. Eine andere
Verwendung als zuvor beschrieben oder eine Veränderung des Gerätes ist nicht
zulässig und kann zu Beschädigungen des Gerätes führen. Für aus unsachgemäßer
Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das
Gerät ist nicht für den gewerblichen Einsatz bestimmt.
WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial, denn es
besteht Erstickungsgefahr durch das Verschlucken von Verpackungsteilen. Halten
Sie das Gerät stets von Kindern fern. Das Gerät ist kein Spielzeug! Dieses Gerät
kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten
physischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen
nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Nehmen Sie das
Gerät keinesfalls auseinander. Durch unsachgemäße Reparaturen können erhebli-
che Gefahren für den Benutzer entstehen. Lassen Sie Reparaturen nur von Fach-
kräften durchführen.
Sicherheitshinweis LED-Leuchten
-
Nicht in den Scheinwerfer blicken.
-
Richten Sie den Scheinwerfer nicht direkt auf Menschen oder Tiere.
-
Der Lichtkegel des Scheinwerfers muss immer in Fahrtrichtung geradeaus zeigen
und darf andere Verkehrsteilnehmer nicht blenden.
-
Die Lichtverteilung darf durch keine anderen Anbauteile oder Gepäckstücke
verdeckt werden, auch nicht teilweise.
-
Der Akku muss umgehend aufgeladen werden wenn die Kontrolleinrichtung
aktiviert ist.
-
Die LED ist nicht austauschbar. Bei Ausfall der LED ist die gesamte Leuchte
auszutauschen.
Manual_Sky Valley_2018-01 DE-01

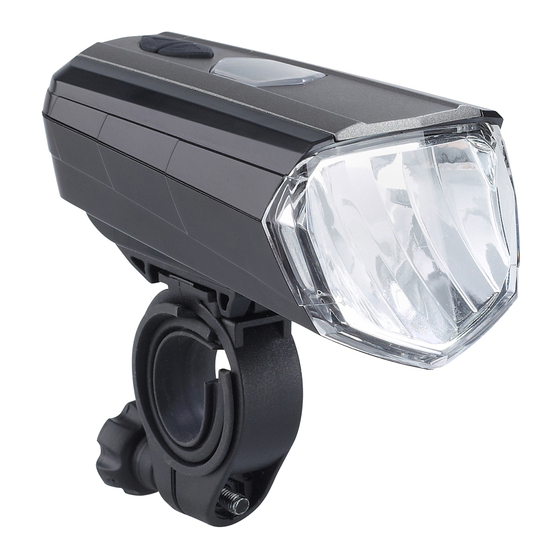

Abgebildete Komponenten
① Scheinwerfer
② Display
③ Multifunktionsschalter
④ Akku-Ladebuchse
⑤ Scheinwerferarretierung mit Winkelverstellschraube
⑥ Halter Scheinwerfer
⑦ USB-Kabel
Scheinwerfer
Montage Scheinwerfer
Positionieren und Befestigen Sie den Halter ⑥ an der gewünschten Stelle am Lenker.
Unterschiedliche Lenkerdurchmesser können mit den beigefügten Reduziergummis
ausgeglichen werden.
Um den optimalen Winkel zur Fahrtrichtung einzustellen, lösen Sie mit einem Kreuz-
schraubendreher die Winkelverstellschraube um 2-3 Umdrehungen. Stellen Sie den
gewünschten Winkel ein und ziehen die Winkelverstellschraube wieder fest. Schieben
Sie den Scheinwerfer ① auf den Halter ⑥ bis er hörbar einrastet.
Zum Lösen drücken Sie die Scheinwerferarretierung ⑤ und schieben den Scheinwer-
fer ① nach vorne vom Halter ⑥.
Einstellung Scheinwerfer
Richten Sie den Scheinwerfer so aus, dass der Lichtkegel bis ca. 10 Meter vor dem
Rad auf die Fahrbahn reicht (siehe Abbildung).
① Achtung! Überprüfen Sie regelmäßig die richtige Einstellung und Anbauhöhe Ihres
Scheinwerfers. Der Scheinwerfer muss in einem Bereich von 400 bis 1200 mm über
der Fahrbahn montiert werden. Der Lichtkegel des Scheinwerfers muss immer in
②
Fahrtrichtung geradeaus zeigen und darf andere Verkehrsteilnehmer nicht blenden.
Bedienung Scheinwerfer
③
Auf der Oberseite des Scheinwerfers ist ein Display eingearbeitet, in der die Leucht-
stärke, der Batterieladezustand und die Restleuchtzeit angezeigt werden.
④ Zum Einschalten des Scheinwerfers drücken Sie den Schalter
einmal drücken Eco Modus (ca. 15 Lux)
zweimal drücken Standard Modus II (ca. 40 Lux)
dreimal drücken Standard Modus I (ca. 70 Lux)
⑤
viermal drücken Power Modus (ca. 100 Lux)
Zum Ausschalten des Scheinwerfers drücken Sie den Schalter
⑥
Display
Leuchtstärke
15 lx
25 %
Ladezustand
Durch Drücken des Schalters
– 100 Lux.
Durch Drücken des Schalters
100 – 15 Lux.
Die Zeitanzeige zeigt die verbleibende Betriebszeit des Scheinwerfers in Minuten bis
zum Ansprechen des Indikators an. Wechselt die Anzeige auf „– – : – –" ist der
Ladezustand des Akkus niedrig und muss somit umgehend aufgeladen werden.
In der oberen Statusanzeige wird die Leuchtstärke und in der unteren Statusanzeige
der Ladezustand des Akkus angezeigt.
für ca. 3 Sekunden.
für ca. 3 Sekunden.
100 lx
100 %
verändern Sie die Einstellung der Lichtstärke von 15
verändern Sie die Einstellung der Lichtstärke von
Seite 1 von 2
