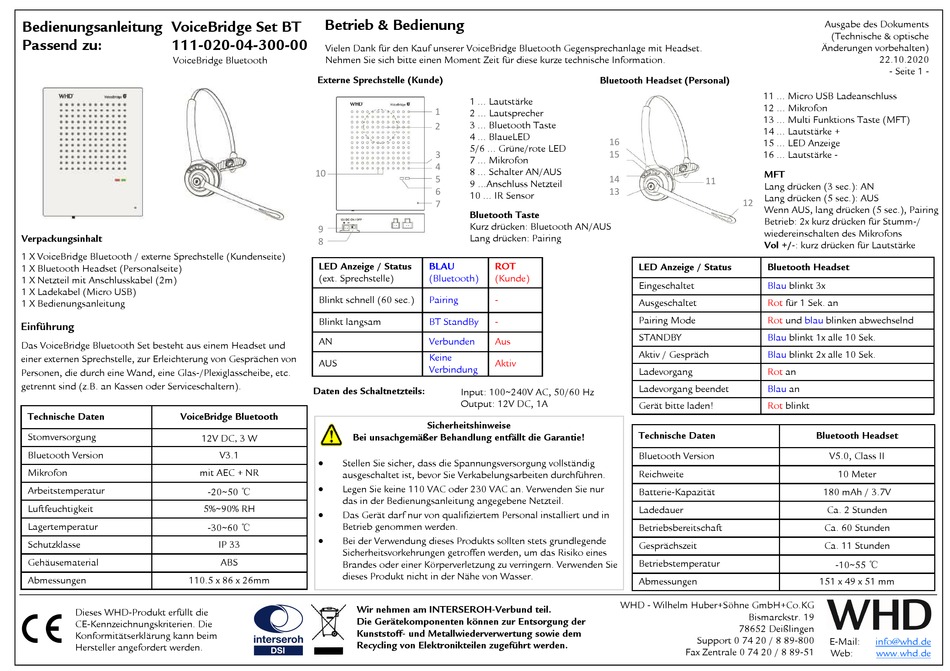

WHD VoiceBridge Bedienungsanleitung

Bedienungsanleitung VoiceBridge Set BT
Passend zu: 111-020-04-300-00
VoiceBridge Bluetooth
Verpackungsinhalt
1 X VoiceBridge Bluetooth / externe Sprechstelle (Kundenseite)
1 X Bluetooth Headset (Personalseite)
1 X Netzteil mit Anschlusskabel (2m)
1 X Ladekabel (Micro USB)
1 X Bedienungsanleitung
Einführung
Das VoiceBridge Bluetooth Set besteht aus einem Headset und
einer externen Sprechstelle, zur Erleichterung von Gesprächen von
Personen, die durch eine Wand, eine Glas-/Plexiglasscheibe, etc.
getrennt sind (z.B. an Kassen oder Serviceschaltern).
Technische Daten VoiceBridge Bluetooth
Stomversorgung
Bluetooth Version
Mikrofon mit AEC + NR
Arbeitstemperatur
Luftfeuchtigkeit
Lagertemperatur
Schutzklasse
Gehäusematerial
Abmessungen 110.5 x 86 x 26mm
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungskriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unserer VoiceBridge Bluetooth Gegensprechanlage mit Headset.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.

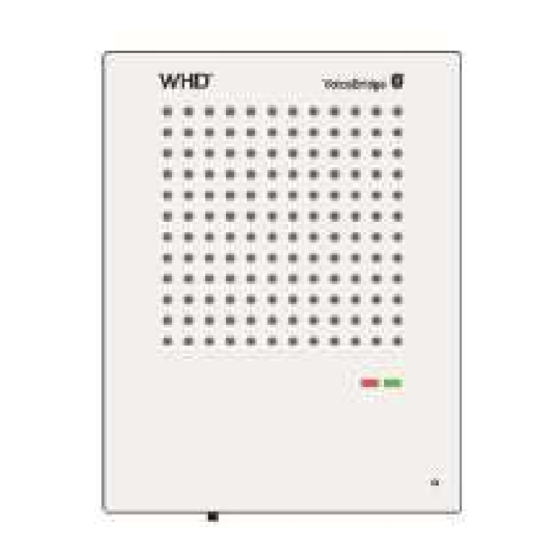

Externe Sprechstelle (Kunde)
10
9
8
LED Anzeige / Status
(ext. Sprechstelle)
Blinkt schnell (60 sec.)
Blinkt langsam
AN
AUS
Daten des Schaltnetzteils:
Bei unsachgemäßer Behandlung entfällt die Garantie!
12V DC 3 W
V3.1
Stellen Sie sicher, dass die Spannungsversorgung vollständig

ausgeschaltet ist, bevor Sie Verkabelungsarbeiten durchführen.
Legen Sie keine 110 VAC oder 230 VAC an. Verwenden Sie nur

-20~50
das in der Bedienungsanleitung angegebene Netzteil.
5%~90% RH
Das Gerät darf nur von qualifiziertem Personal installiert und in

Betrieb genommen werden.
-30~60
Bei der Verwendung dieses Produkts sollten stets grundlegende

IP 33
Sicherheitsvorkehrungen getroffen werden, um das Risiko eines
ABS
Brandes oder einer Körperverletzung zu verringern. Verwenden Sie
dieses Produkt nicht in der Nähe von Wasser.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Bluetooth Headset (Personal)
1 ... Lautstärke
1
2 ... Lautsprecher
3 ... Bluetooth Taste
2
4 ... BlaueLED
5/6 ... Grüne/rote LED
3
7 ... Mikrofon
4
8 ... Schalter AN/AUS
5
9 ...Anschluss Netzteil
6
10 ... IR Sensor
7
Bluetooth Taste
Kurz drücken: Bluetooth AN/AUS
Lang drücken: Pairing
BLAU ROT
(Bluetooth) (Kunde)
Pairing -
BT StandBy -
Verbunden Aus
Keine
Aktiv
Verbindung
Input: 100~240V AC, 50/60 Hz
Output: 12V DC, 1A
Sicherheitshinweise
11 ... Micro USB Ladeanschluss
12 ... Mikrofon
13 ... Multi Funktions Taste (MFT)
14 ... Lautstärke +
16 15 ... LED Anzeige
16 ... Lautstärke -
15
MFT
14
11
Lang drücken (3 sec.): AN
13
Lang drücken (5 sec.): AUS
12
Wenn AUS, lang drücken (5 sec.), Pairing
Betrieb: 2x kurz drücken für Stumm-/
wiedereinschalten des Mikrofons
Vol +/-: kurz drücken für Lautstärke
LED Anzeige / Status Bluetooth Headset
Eingeschaltet Blau blinkt 3x
Ausgeschaltet Rot für 1 Sek. an
Pairing Mode Rot und
STANDBY Blau blinkt 1x alle 10 Sek.
Aktiv / Gespräch Blau blinkt 2x alle 10 Sek.
Ladevorgang Rot an
Ladevorgang beendet Blau an
Gerät bitte laden! Rot blinkt
Technische Daten
Bluetooth Version
Reichweite
Batterie-Kapazität
Ladedauer
Betriebsbereitschaft
Gesprächszeit
Betriebstemperatur
Abmessungen
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Support 0 74 20 / 8 89-800
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
22.10.2020
- Seite 1 -
blau blinken abwechselnd
Bluetooth Headset
V5.0, Class II
10 Meter
180 mAh / 3.7V
Ca. 2 Stunden
Ca. 60 Stunden
Ca. 11 Stunden
-10~55
151 x 49 x 51 mm
E-Mail: info@whd.de
Web: www.whd.de
