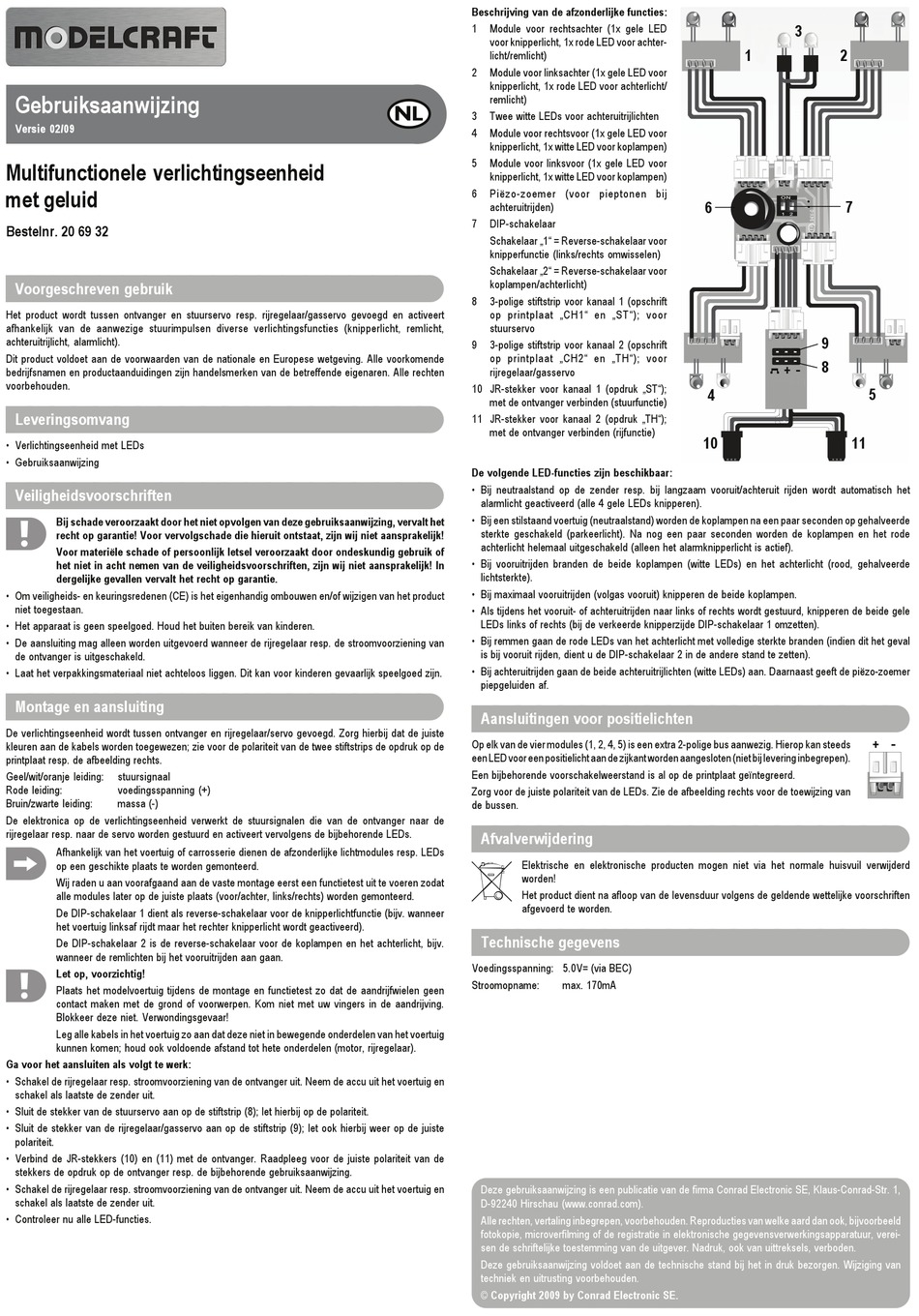

Gebruiksaanwijzing
Versie 02/09
Multifunctionele verlichtingseenheid
met geluid
Bestelnr. 20 69 32

Voorgeschreven gebruik
Het product wordt tussen ontvanger en stuurservo resp. rijregelaar/gasservo gevoegd en activeert
afhankelijk van de aanwezige stuurimpulsen diverse verlichtingsfuncties (knipperlicht, remlicht,
achteruitrijlicht, alarmlicht).
Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Alle voorkomende
bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten
voorbehouden.

Leveringsomvang
• Verlichtingseenheid met LEDs
• Gebruiksaanwijzing

Veiligheidsvoorschriften
Bij schade veroorzaakt door het niet opvolgen van deze gebruiksaanwijzing, vervalt het
recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!
Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of
het niet in acht nemen van de veiligheidsvoorschriften, zijn wij niet aansprakelijk! In
dergelijke gevallen vervalt het recht op garantie.
• Om veiligheids- en keuringsredenen (CE) is het eigenhandig ombouwen en/of wijzigen van het product
niet toegestaan.
• Het apparaat is geen speelgoed. Houd het buiten bereik van kinderen.
• De aansluiting mag alleen worden uitgevoerd wanneer de rijregelaar resp. de stroomvoorziening van
de ontvanger is uitgeschakeld.
• Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk speelgoed zijn.

Montage en aansluiting
De verlichtingseenheid wordt tussen ontvanger en rijregelaar/servo gevoegd. Zorg hierbij dat de juiste
kleuren aan de kabels worden toegewezen; zie voor de polariteit van de twee stiftstrips de opdruk op de
printplaat resp. de afbeelding rechts.
Geel/wit/oranje leiding:
stuursignaal
Rode leiding:
voedingsspanning (+)
Bruin/zwarte leiding:
massa (-)
De elektronica op de verlichtingseenheid verwerkt de stuursignalen die van de ontvanger naar de
rijregelaar resp. naar de servo worden gestuurd en activeert vervolgens de bijbehorende LEDs.
Afhankelijk van het voertuig of carrosserie dienen de afzonderlijke lichtmodules resp. LEDs
op een geschikte plaats te worden gemonteerd.
Wij raden u aan voorafgaand aan de vaste montage eerst een functietest uit te voeren zodat
alle modules later op de juiste plaats (voor/achter, links/rechts) worden gemonteerd.
De DIP-schakelaar 1 dient als reverse-schakelaar voor de knipperlichtfunctie (bijv. wanneer
het voertuig linksaf rijdt maar het rechter knipperlicht wordt geactiveerd).
De DIP-schakelaar 2 is de reverse-schakelaar voor de koplampen en het achterlicht, bijv.
wanneer de remlichten bij het vooruitrijden aan gaan.
Let op, voorzichtig!
Plaats het modelvoertuig tijdens de montage en functietest zo dat de aandrijfwielen geen
contact maken met de grond of voorwerpen. Kom niet met uw vingers in de aandrijving.
Blokkeer deze niet. Verwondingsgevaar!
Leg alle kabels in het voertuig zo aan dat deze niet in bewegende onderdelen van het voertuig
kunnen komen; houd ook voldoende afstand tot hete onderdelen (motor, rijregelaar).
Ga voor het aansluiten als volgt te werk:
• Schakel de rijregelaar resp. stroomvoorziening van de ontvanger uit. Neem de accu uit het voertuig en
schakel als laatste de zender uit.
• Sluit de stekker van de stuurservo aan op de stiftstrip (8); let hierbij op de polariteit.
• Sluit de stekker van de rijregelaar/gasservo aan op de stiftstrip (9); let ook hierbij weer op de juiste
polariteit.
• Verbind de JR-stekkers (10) en (11) met de ontvanger. Raadpleeg voor de juiste polariteit van de
stekkers de opdruk op de ontvanger resp. de bijbehorende gebruiksaanwijzing.
• Schakel de rijregelaar resp. stroomvoorziening van de ontvanger uit. Neem de accu uit het voertuig en
schakel als laatste de zender uit.
• Controleer nu alle LED-functies.
Beschrijving van de afzonderlijke functies:
1
Module voor rechtsachter (1x gele LED
voor knipperlicht, 1x rode LED voor achter-
licht/remlicht)
2
Module voor linksachter (1x gele LED voor
knipperlicht, 1x rode LED voor achterlicht/
remlicht)
3
Twee witte LEDs voor achteruitrijlichten
4
Module voor rechtsvoor (1x gele LED voor
knipperlicht, 1x witte LED voor koplampen)
5
Module voor linksvoor (1x gele LED voor
knipperlicht, 1x witte LED voor koplampen)
6
Piëzo-zoemer (voor pieptonen bij
achteruitrijden)
7
DIP-schakelaar
Schakelaar „1" = Reverse-schakelaar voor
knipperfunctie (links/rechts omwisselen)
Schakelaar „2" = Reverse-schakelaar voor
koplampen/achterlicht)
8
3-polige stiftstrip voor kanaal 1 (opschrift
op printplaat „CH1" en „ST"); voor
stuurservo
9
3-polige stiftstrip voor kanaal 2 (opschrift
op printplaat „CH2" en „TH"); voor
rijregelaar/gasservo
10 JR-stekker voor kanaal 1 (opdruk „ST");
met de ontvanger verbinden (stuurfunctie)
11 JR-stekker voor kanaal 2 (opdruk „TH");
met de ontvanger verbinden (rijfunctie)
De volgende LED-functies zijn beschikbaar:
• Bij neutraalstand op de zender resp. bij langzaam vooruit/achteruit rijden wordt automatisch het
alarmlicht geactiveerd (alle 4 gele LEDs knipperen).
• Bij een stilstaand voertuig (neutraalstand) worden de koplampen na een paar seconden op gehalveerde
sterkte geschakeld (parkeerlicht). Na nog een paar seconden worden de koplampen en het rode
achterlicht helemaal uitgeschakeld (alleen het alarmknipperlicht is actief).
• Bij vooruitrijden branden de beide koplampen (witte LEDs) en het achterlicht (rood, gehalveerde
lichtsterkte).
• Bij maximaal vooruitrijden (volgas vooruit) knipperen de beide koplampen.
• Als tijdens het vooruit- of achteruitrijden naar links of rechts wordt gestuurd, knipperen de beide gele
LEDs links of rechts (bij de verkeerde knipperzijde DIP-schakelaar 1 omzetten).
• Bij remmen gaan de rode LEDs van het achterlicht met volledige sterkte branden (indien dit het geval
is bij vooruit rijden, dient u de DIP-schakelaar 2 in de andere stand te zetten).
• Bij achteruitrijden gaan de beide achteruitrijlichten (witte LEDs) aan. Daarnaast geeft de piëzo-zoemer
piepgeluiden af.

Aansluitingen voor positielichten
Op elk van de vier modules (1, 2, 4, 5) is een extra 2-polige bus aanwezig. Hierop kan steeds
een LED voor een positielicht aan de zijkant worden aangesloten (niet bij levering inbegrepen).
Een bijbehorende voorschakelweerstand is al op de printplaat geïntegreerd.
Zorg voor de juiste polariteit van de LEDs. Zie de afbeelding rechts voor de toewijzing van
de bussen.

Afvalverwijdering
Elektrische en elektronische producten mogen niet via het normale huisvuil verwijderd
worden!
Het product dient na afloop van de levensduur volgens de geldende wettelijke voorschriften
afgevoerd te worden.

Technische gegevens
Voedingsspanning: 5.0V= (via BEC)
Stroomopname:
Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld
fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, verei-
sen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van
techniek en uitrusting voorbehouden.
© Copyright 2009 by Conrad Electronic SE.
6
4
10
max. 170mA
3
1
2
7
9
8
+ -
5
11
+ -
