Heizgerät Vorbereiten - Webasto Thermo Top Evo Einbaudokumentation

Toyota Yaris hybrid
2
Ident.-Nr.: 1318769A
1 2
1 1
1 1
1
1
1
Stand: 07.08.2012

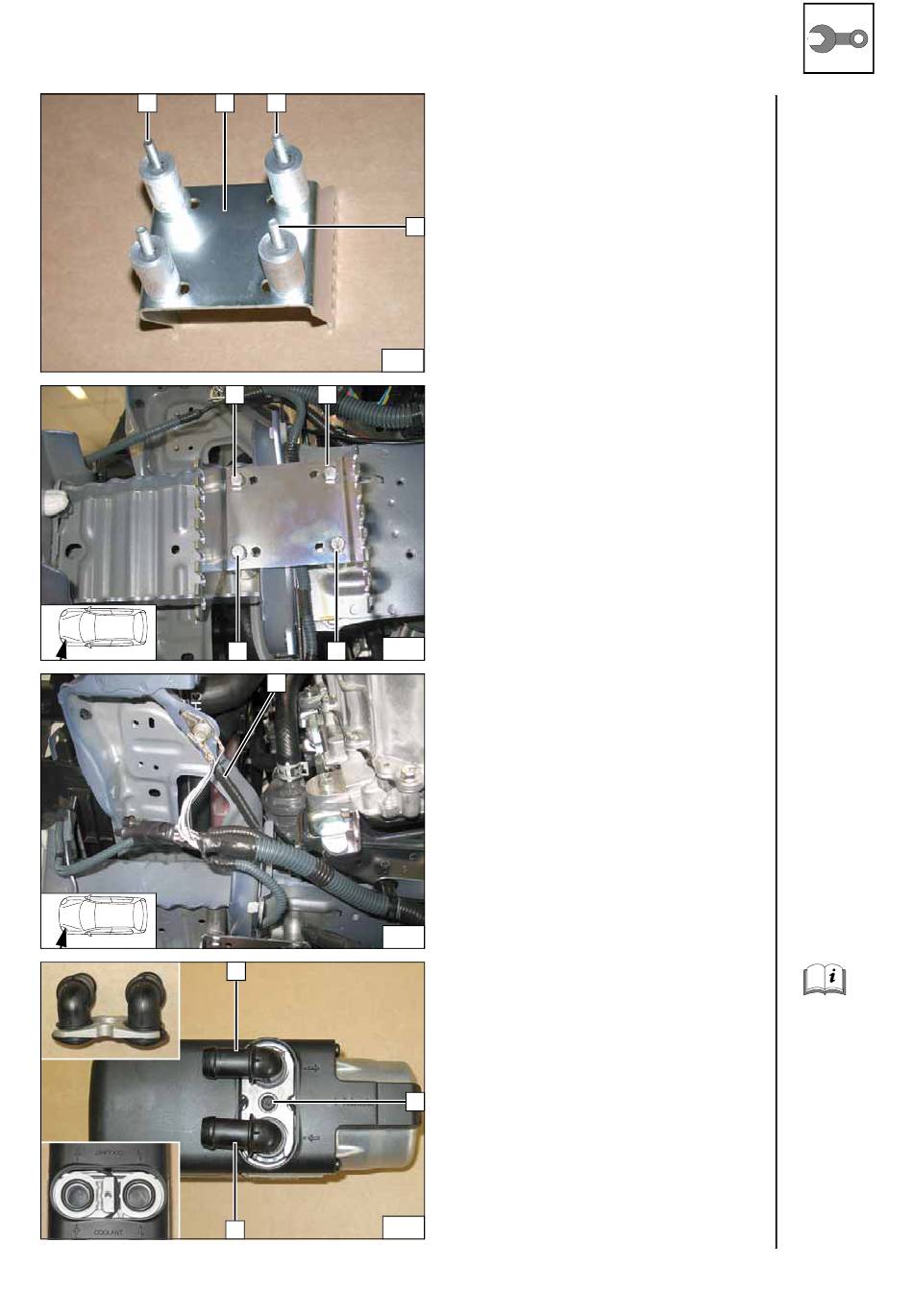

1 Halter
2 Schraube M6x60, Federring, Distanz-
scheibe 5, Distanzscheibe 30, Unterleg-
scheibe, Bolzensicherung [je 3x]
2
23
1 Schrauben M6x60 festziehen [4x]
24
1 Kantenschutz 70
25
Heizgerät vorbereiten
1 Wasserstutzen, Dichtring [je 2x]
2 Selbstfurchende Schraube 5x15, Halte-
platte Wasserstutzen
2
26
Halter vor-
bereiten
Halter mon-
tieren
Kanten-
schutz ein-
setzen
Wasser-
stutzen
montieren
© Webasto Thermo & Comfort SE 14
