Betriebsanleitung LCU, VCC, VCL, VAL
Einbau

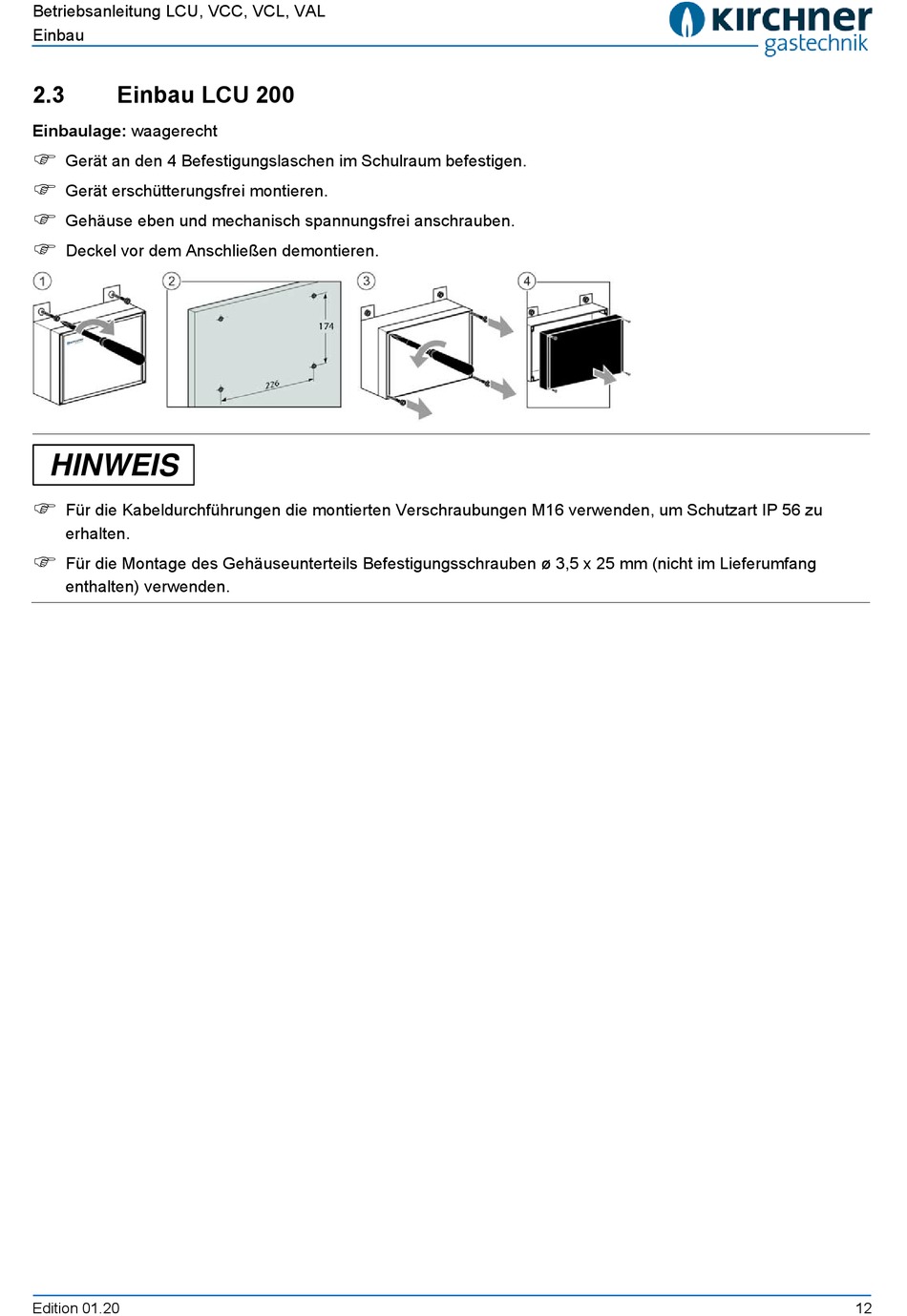

2.3
Einbau LCU 200
Einbaulage: waagerecht
Gerät an den 4 Befestigungslaschen im Schulraum befestigen.
Gerät erschütterungsfrei montieren.
Gehäuse eben und mechanisch spannungsfrei anschrauben.
Deckel vor dem Anschließen demontieren.
HINWEIS
Für die Kabeldurchführungen die montierten Verschraubungen M16 verwenden, um Schutzart IP 56 zu
erhalten.
Für die Montage des Gehäuseunterteils Befestigungsschrauben ø 3,5 x 25 mm (nicht im Lieferumfang
enthalten) verwenden.
Edition 01.20
12
