Bang & Olufsen のテレビとのワイヤレス接続
– トランスミッターの PL 端子に左 （PL1） から右の
順で接続し、 サブウー ファーを最後に接続します。
下記セッ ト アッ プより小規模なセッ ト アッ プの場合は、
可能であればスピーカー接続をトランスミッター
の Power Link 端子の左側に移動します。
ケーブルの接続 ...
> テレビと トランスミッターは必ず電源から切断して
ください。
> トランスミッターの PL1 と記されている端子に
Power Link ケー ブルの片側を接続し、 もう片側を
テレビの未指定の Power Link 端子に接続して、 初
めのスピーカー 2 つを接続します。 端子があらか
じめ指定されている場合は、 このページの 「テレ
ビのPower Link 端子が指定されている場合 ...」
で接続の優先順位をご確認ください。
> トランスミッターの PL2 と記されている端子に
Power Link ケー ブルの片側を接続し、 もう片側を
テレビの未指定の Power Link 端子に接続して、
次のスピーカー 2 つを接続します。 端子があらか
じめ指定されている場合は、 このページの 「テレ
ビの Power Link 端子が指定されている場合 ...」
で接続の優先順位をご確認ください。
> さらにスピーカーを接続する場合、 トランスミッタ
ーの PL３ と記されている端子に Power Link ケー
ブルの片側を接続し、 もう片側をテレビの未指定
のPower Link 端子に接続します。 端子があらかじ
め指定されている場合は、 このページの 「テレビ
のPower Link 端子が指定されている場合 ...」 で
接続の優先順位をご確認ください。

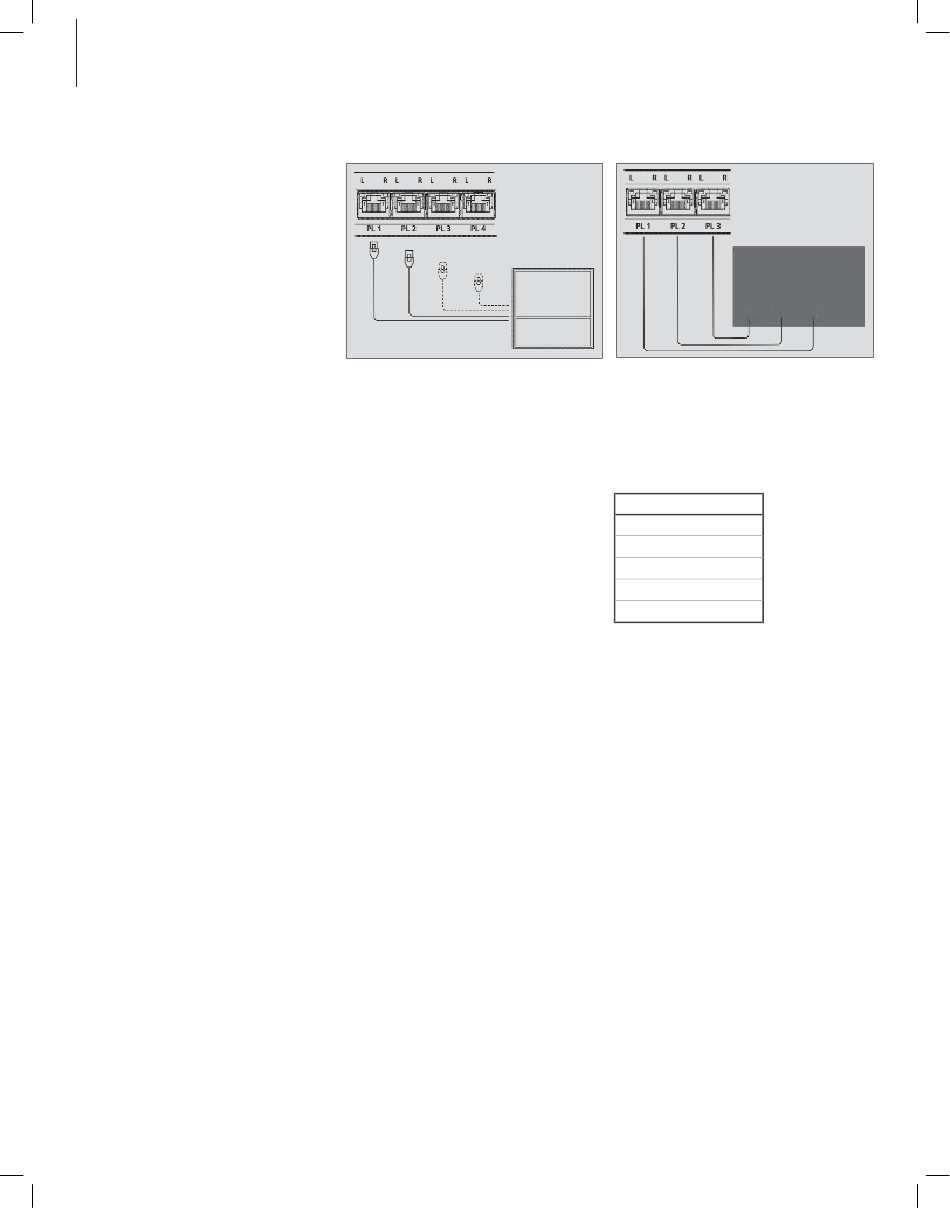

左 （PL1） から右の順でPL端子を接続します。 これは、トランスミッターボックスとテレビ間のケー ブル接続
Power Link ケー ブル4つの7.1フルセッ ト アッ プです
> さらにスピーカーまたはサブウー ファーを接続す
る場合、 トランスミッターの PL4 と記されている
端子に Power Link ケー ブルの片側を接続し、 もう
片側をテレビの未指定の Power Link 端子に接続
します。 端子があらかじめ指定されている場合は、
このページの 「テレビの Power Link 端子が指定さ
れている場合 ...」 で接続の優先順位をご確認く
ださい。
> テレビ、 トランスミッター、 スピーカーを電源に接
続します。 トランスミッターとスピーカー間のワイ
ヤレス接続がまだ確立されていないため、 トラン
スミッターのワイヤレスステータスインジケーター
は白に点滅し始め、 フロントパネルの製品ステー
タスインジケーターは数秒間赤く点灯してから消
え、 スピーカーのワイヤレスステータスインジケー
ターは緑に点滅します。
PL 4 CONTROL A+B
PL 5
PL 3 PL 2
の例
テレビの Power Link 端子が指定されている場合 ...
トランスミッターの PL 端子に左から右の順で接続し、
次の優先順位でテレビに接続して ください。
テレビ端子
左 REAR
右 REAR
左 FRONT
右 FRONT
SUB
トランスミッターの PL 端子 4 つから上記テレビ端子
に一度に接続できるのは 4 つのみです。 例えば、 PL1
を 左 R E A R 、P L 2 を 右 R E A R 、P L 3 を
左 FRONT、 PL4 をSUB に接続することができます。
サブウー ファーとセンタースピーカー端子のみテレビ
で指定されている場合、 必ず、 1(SUB) はトランスミッ
ターの最後の PL 端子を接続するために使い、 端子
は左側から接続することを忘れないでください。
MONITOR PUC 2
PL1 PUC 3 A+B
CTRL 3
