7.2.5 So dornen Sie Rohrenden auf

7.2.6 Absperrventil und Service-Stutzen benutzen

So bedienen Sie das Absperrventil
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
R32 Split-Baureihen
4P513661-9J – 2020.05
ACHTUNG
▪
Bei unzureichendem Aufdornen kann Kältemittelgas austreten.
▪
Bördelanschlüsse
Bördelanschlüsse, um Kältemittelgaslecks zu verhindern.
▪
Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei
Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen.

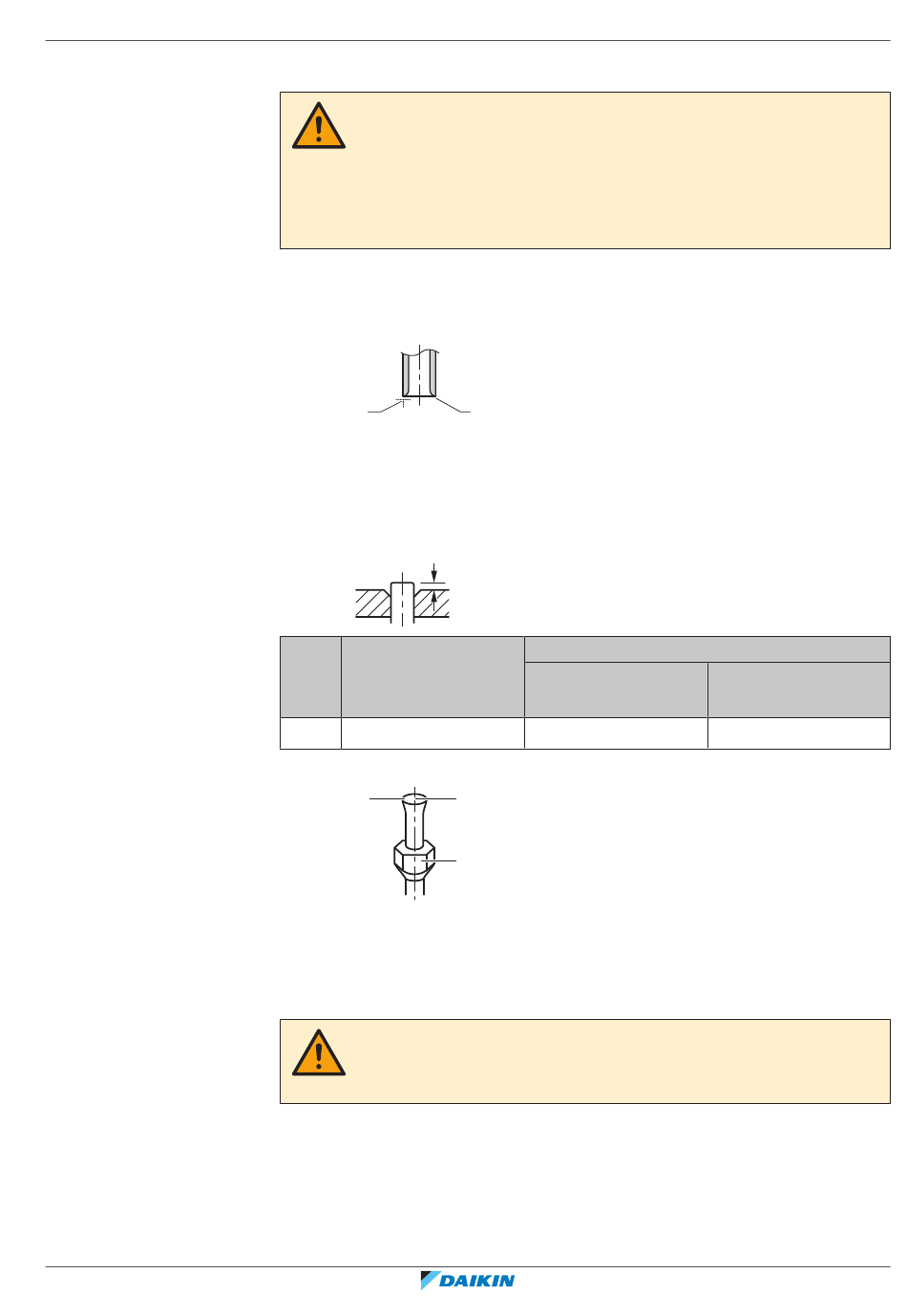

1 Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2 Entgraten Sie das Rohrende, halten Sie dabei die Schnittfläche nach unten,
damit die Späne NICHT in das Rohr fallen.
a
a Genau im rechten Winkel schneiden.
b Entgraten.
3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen Sie sie auf
das Rohr.
4 Dornen Sie das Rohr auf. Genau an die gezeigte Position setzen - siehe
nachfolgende Abbildung.
A
Bördelwerkzeug für
R32 (Kupplungstyp)
A 0~0,5 mm
5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt worden ist.
a
a Die innere Oberfläche der Bördelung MUSS makellos sein.
b Das Rohrende MUSS in einem perfekten Kreis aufgedornt sein.
c Stellen Sie sicher, dass die Überwurfmutter angepasst ist.
ACHTUNG
NICHT die Ventile öffnen, wenn Bördelarbeiten noch nicht abgeschlossen sind. Sonst
könnte Kältemittelgas austreten.
Beachten Sie Folgendes:
▪ Gemäß werksseitiger Voreinstellung sind Absperrventile geschlossen.
▪ Die folgende Abbildung zeigt die Teile eines Absperrventils, die bei Umgang mit
dem Ventil eine Rolle spielen.
7
nicht wiederverwenden.
b
Herkömmliches Bördelwerkzeug
Kupplungstyp
(Typ Ridgid)
1,0~1,5 mm
b
c
Installation der Leitungen
|
Verwenden Sie
Flügelmuttertyp
(Typ Imperial)
1,5~2,0 mm
Referenz für Installateure
neue
41
