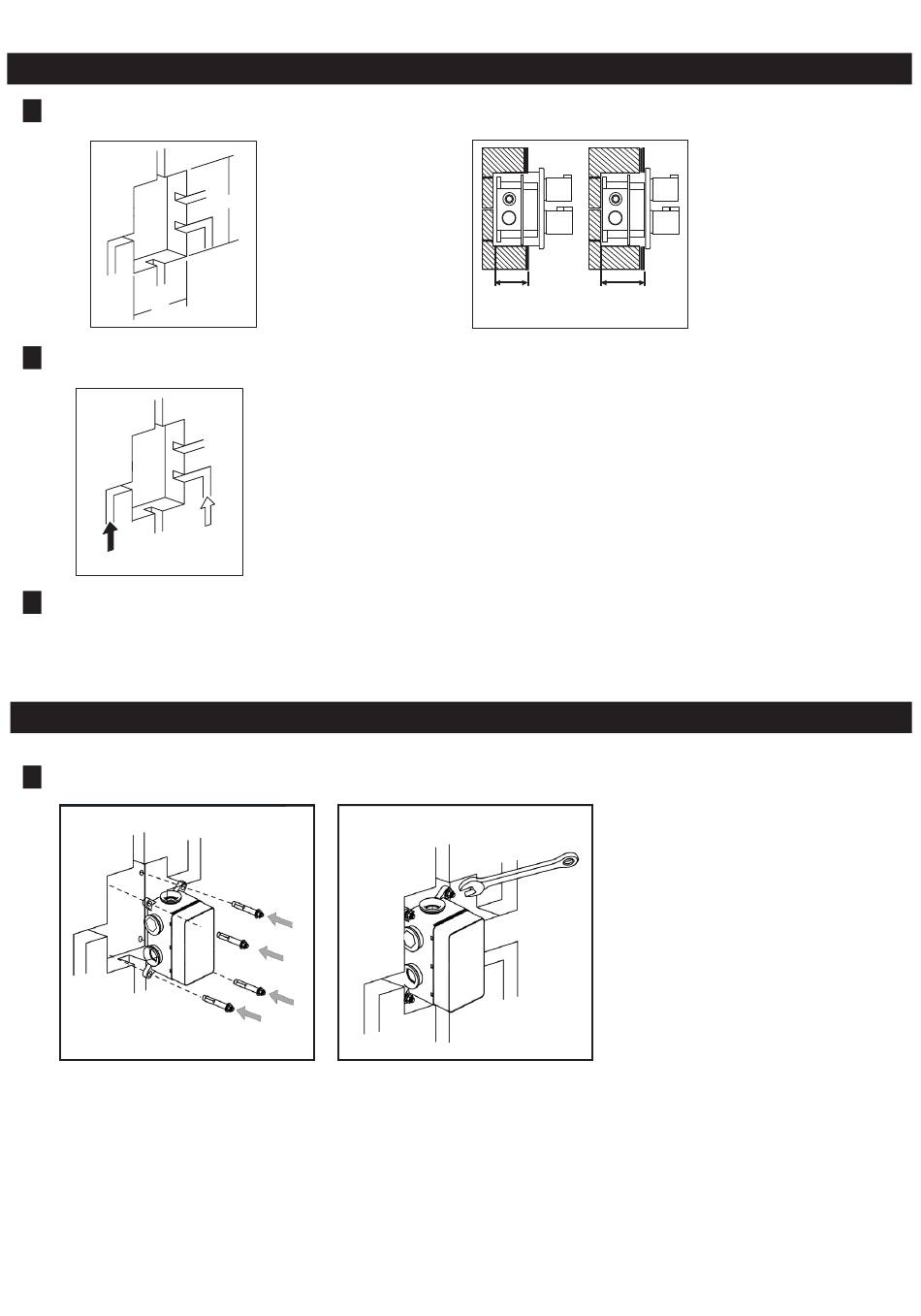

Příprava k montáží
1
Velikost otvorů ve zdi musí být shodná s rozměry, viz. níže
18 0
2
Požadavky pro přívod vody: na levé straně přítok teplé vody, na pravé straně studené vody.
Studená
voda
Teplá voda
Tlak vody: 0,05 Mpa - 1,0 Mpa
3
Teplota vody: Max - 65°C
Průvodce instalací
1 Průvodce instalací
Vytvořte instalační otvor
ve zdi pro R-box v potřebné
velikosti. Poté vyvrtejte otvory
pro 4 kotvící šrouby
podle vyznačených bodů.
Požadovaná
velikost otvoru
ve zdi je:
240
šířka ≥ 180 mm
výška ≥ 240 mm
Vložte R-box do otvoru ve zdi
a upevněte pomocí 4 šroubů
klíčem.
Dříve než klíčem dotáhnete
šrouby, ujistěte se, že R-box
je instalován ve vodorovné
a svislé poloze.
Max - 105 mm
Min - 85 mm
Minimální hloubka
montážního otvoru
pro R-BOX je 85 mm,
Maximální hloubka
je 105 mm.
