Szerelési Útmutató - RAVAK R-Box Multi RB 071.50 Montageanleitung

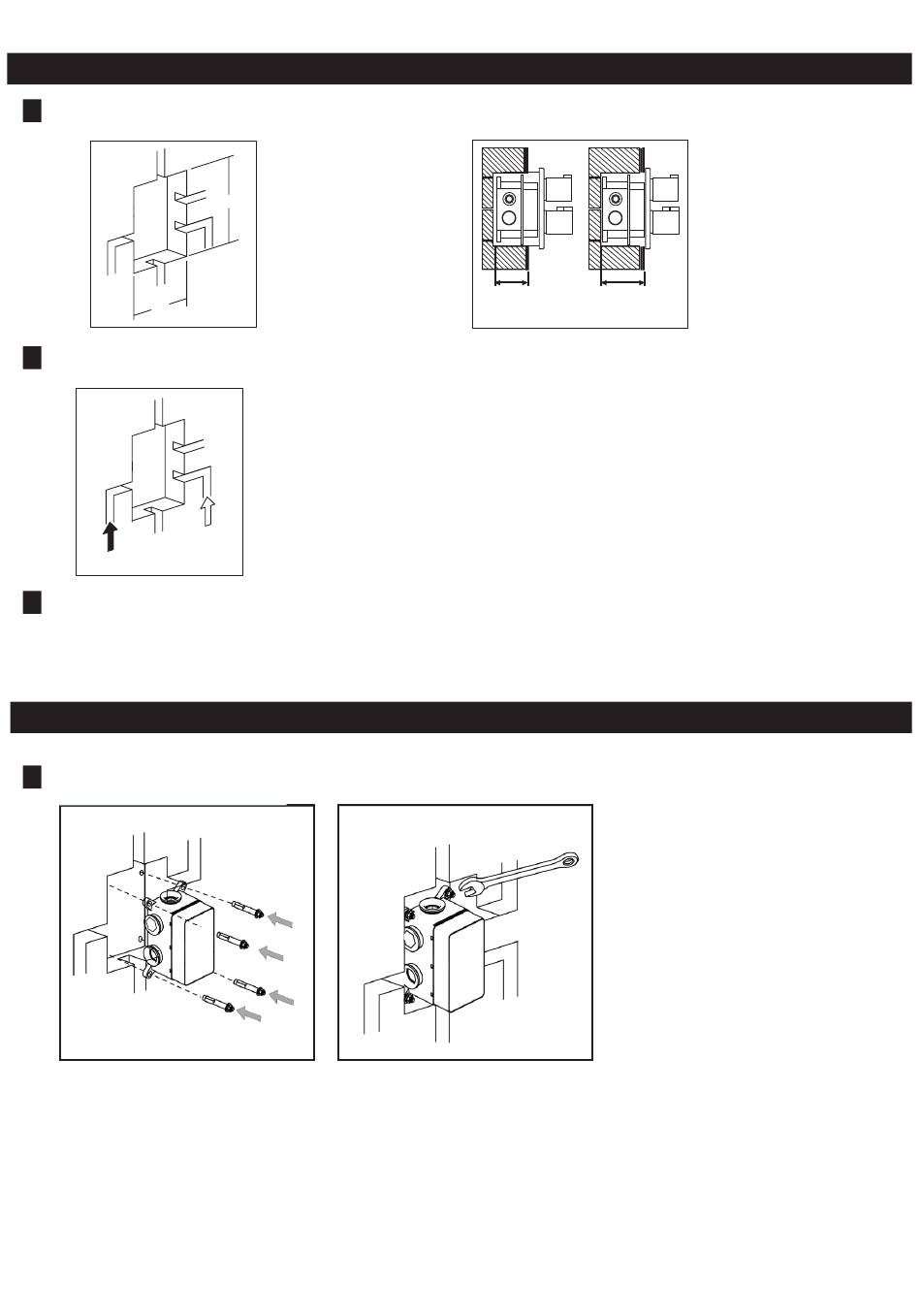

Szerelési előkészületek
1
A falban kialakított nyílás mérete meg kell, hogy egyezzen az alábbi ábrán levő méretekkel:
18 0
2
Vízcsatlakozás: bal oldalon a meleg víz, jobb oldalon a hideg víz.
Hideg
víz
Forró víz
Víznyomás: 0,05 Mpa - 1,0 Mpa
3
Vízhőfok: Max. 65°C
Szerelési útmutató
1 Szerelési útmutató
Alakítsa ki a falban az R-Box
szereléséhez szükséges
nyílást. Ezt követően fúrja ki
a lyukakat a 4 lehorgonyzó
csavar számára a bejelölt
pontoknak megfelelően!
A falban kialakított
nyílás szükséges
mérete:
240
szélesség ≥ 180 mm
magasság ≥ 240 mm
Helyezze be az R-Boxot
a kialakított nyílásba
és rögzítse a 4 db csavarral.
Mielőtt meghúzzza
a csavarokat ellenőrizze,
hogy az R-Box vízszintes
és függőleges helyzete
megfelelő-e.
Max - 105 mm
Min - 85 mm
Az R-BOX
szerelőnyílásának
minimális mélysége
85 mm, maximális
mélysége 105 mm.
