Schnittstellen LAN und KBR Modulbus (multisys D2-BSET-4)

Die Modulbus-Schnittstelle ist fest eingestellt auf die Modulbus-Parameter 38400 Baud,
8 Datenbits, Parity even, 1 Stopbit. Sie läßt sich mittels vier DIP-Schalter im Bedarfsfalle
terminieren.

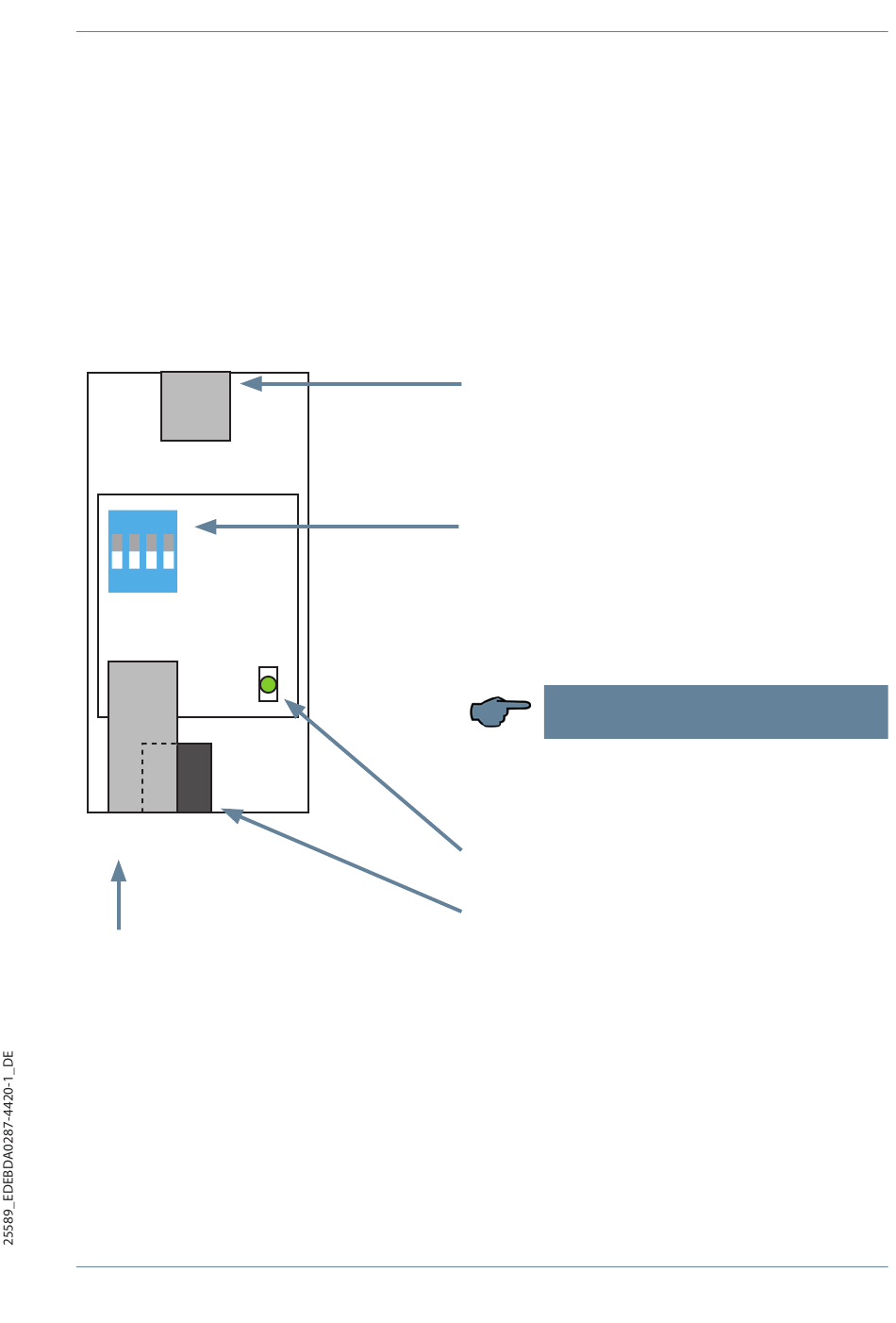

RJ-12
ON
SAB
1 2 3 4
Netz
LAN
Ethernet-Anschluss RJ-45
V4.00
Schnittstellen LAN und KBR Modulbus
RJ-12 für den KBR Modulbus
DIP-Schalter für die Terminierung der RJ-12:
DIP1 und DIP2 ON, DIP3 OFF = Failsafe aktiv
DIP1 und DIP2 OFF, DIP3 ON = Abschluss aktiv
DIP1 und DIP2 OFF, DIP3 OFF= kein Failsafe,
kein Abschluss, DIP4 ist nicht belegt!
HINWEIS
Der Failsafe-Abschluss darf nur einmal in einem
Bussegment aktiv sein!
Kontroll-LED für die Spannungs versorgung
Versorgungsspannung
<10VA; 100 - 240V ±10% DC/50/60 Hz
(Stiftleiste 2-polig, 5 mm)
