AVAC MICRO Anleitung Seite 3

MICRO

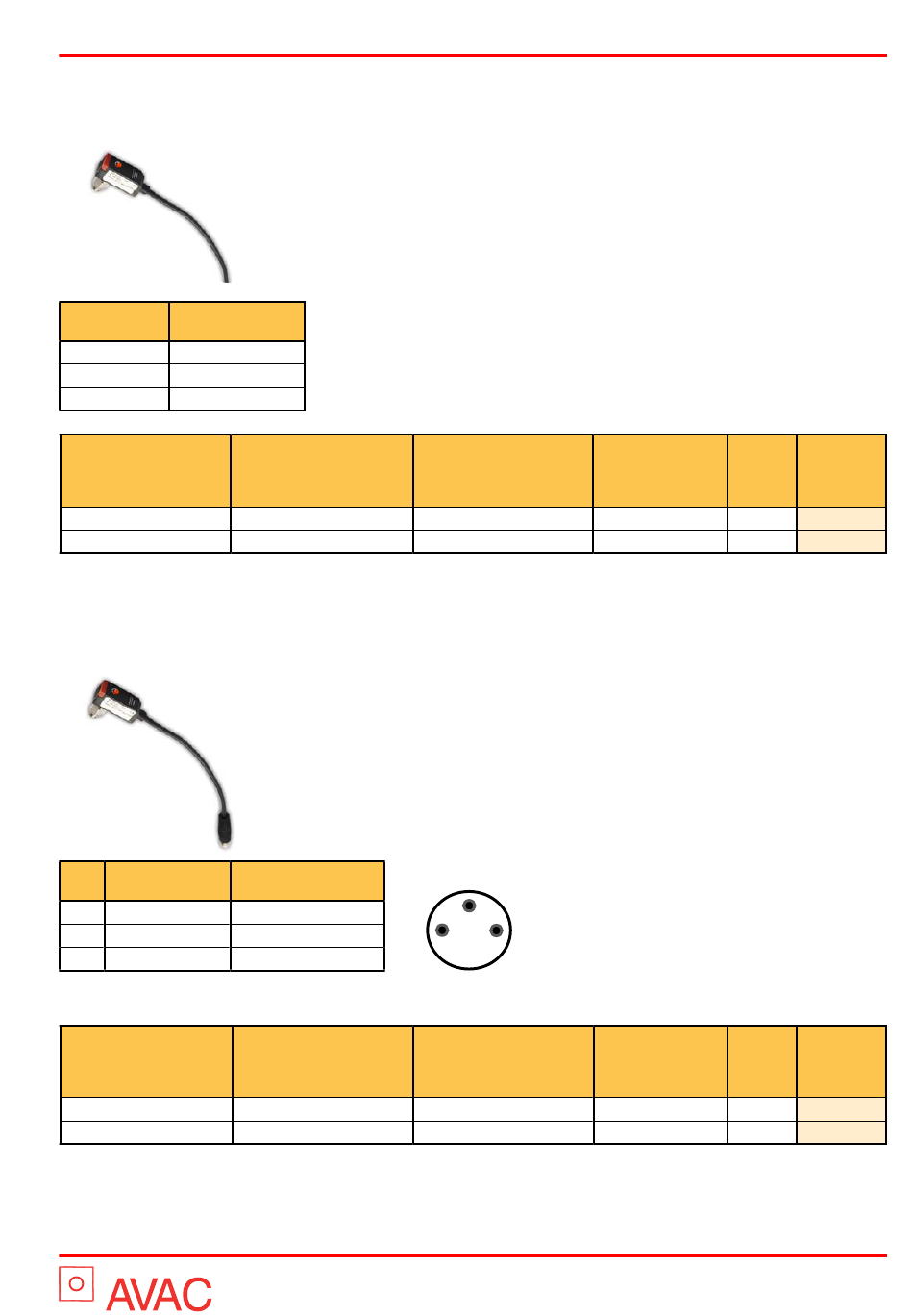

Vakuum/trycksensor MICRO, PNP med 3 m kabel
Vacuum/pressure sensor MICRO, PNP with 3 m cable
Vakuum/Drucksensor MICRO, PNP mit 3 m Kabel
Funktion/ Kabel/
Function Cable
Ub+ Brun/Brown/Braun
0 V Blå/Blue/Blau
OUT1 Svart/Black/Schwarz
Benämning
Designation
Bezeichnung
MICRO, PNP, -1 to 0 bar
MICRO, PNP, -1 to +1 bar
Vakuum/trycksensor MICRO, PNP med 120 mm kabel och M8-kontakt
Vacuum/pressure sensor MICRO, PNP with 120 mm cable and M8 connector
Vakuum/Drucksensor MICRO, PNP mit 120 mm Kabel und M8 Anschlussstecker
Stift Funktion/
Pin Function
1 Ub+
3 0 V (GND)
4
OUT
Benämning
Designation
Bezeichnung
MICRO, PNP, -1 to 0 bar
MICRO, PNP, -1 to +1 bar
Fabriksinställd brytpunkt
Breakpoint factory setting
Schaltpunkt
Werkseinstellung
65% vacuum/ - 0,65 bar
–
Kabel/
Cable
Brun/Brown/Braun
Blå/Blue/Blau
Svart/Black/Schwarz
Fabriksinställd brytpunkt
Breakpoint factory setting
Schaltpunkt
Werkseinstellung
65% vacuum/ - 0,65 bar
–
Fabriksinställd hysteres
Hysteresis factory setting
Hysterese
Werkseinstellung
5% vacuum/ - 0,05 bar
5% vacuum/0,05 bar
4
1 3
Fabriksinställd hysteres
Hysteresis factory setting
Hysterese
Werkseinstellung
5% vacuum/ - 0,05 bar
5% vacuum/0,05 bar
3
Instruction
Övertryckssäker Vikt
Overpressure safe Weight
Überdruck Gewicht
(Intermittent) g
Max 3 bar 40
Max 3 bar 40
Övertryckssäker Vikt
Overpressure safe Weight
Überdruck Gewicht
(Intermittent) g
Max 3 bar 8
Max 3 bar 8
Best. nr.
Order no.
Bestell Nr.
520 018 05
520 018 06
Best. nr.
Order no.
Bestell Nr.
520 018 15
520 018 16
2016.01
