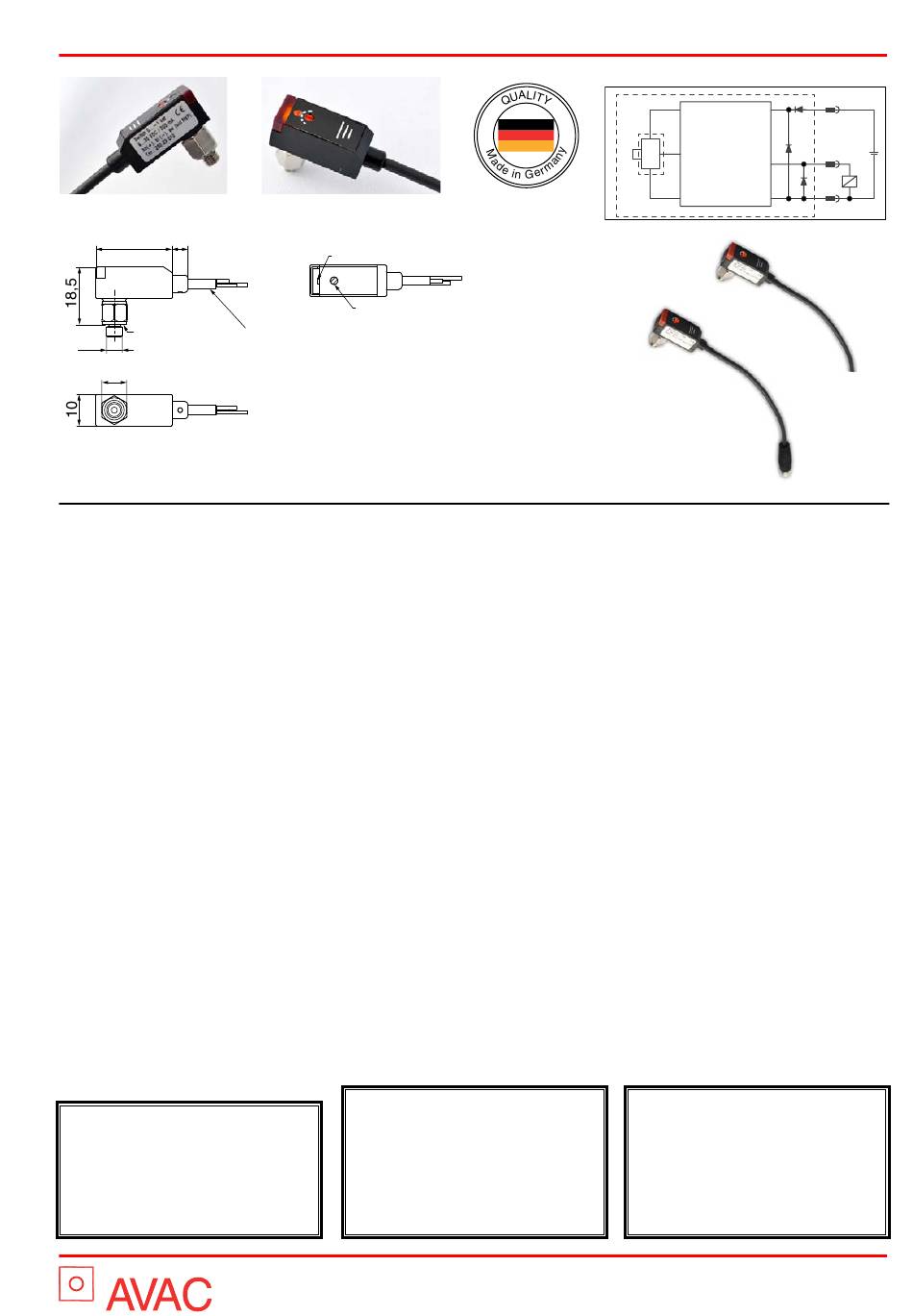

AVAC MICRO Anleitung

MICRO
24,5 5
Tätning
Kabel 3 x 0,14 mm
M5
Gasket
Ø3,2 / L=3000 mm
Dichtung
eller med 120 mm
8
Kabel och M8-kontakt
Tekniska data MICRO
Elektriska data
• Matningspänning, Ub +9 till 30 VDC, polari-
tetsskyddad
• Strömförbrukning 20 mA utan last
• Utgång 1 x PNP, NO
• Max belastning 100 mA (överlastskyddad)
• Utgångspänning PNP Nominellt Ub -1,5 V
• Hysteres 0,05 bar (5 % vakuum)
• Noggrannhet ±3% FS (0 till +50 °C)
• EMC Enligt EU-direktiv 2004/108/EG skär-
mad kabel rekommenderas
Mekaniska data
• Material i hus ABS/PC plast
• Mått på hus Nominellt 23 x 10 x 30 mm
(H x B x L)
• Gänganslutning M5 utvändig, förnicklad
mässing
• Skyddsklass IP40
• Elektrisk anslutning 3 m kabel eller 120 mm
kabel med 3-pin M8, förnicklad mässing
Miljö
• Arbetstemperatur -10 till 60 °C
• Chock 1000 m/s², XYZ vardera 3 gånger
• Vibration 10 till 55 Hz, 1,5 mm, XYZ,
2 timmar
• Luftfuktighet10 till 90% RH
Indikering
• LED Gul vid aktiv utgång
Media
• Media Filtrerad, torkad osmord eller smord
tryckluft samt neutrala gaser
Allmänt monteringstips för alla
Vakuum/trycksensorer
Då icke torrt och rent media används bör
tryck- och vakuumsensorer monteras
med anslutningen vertikal och nedåt.
Detta för att undvika att smuts och väts-
ka samlas i sensorn, vilket kan förorsaka
signalproblem.
LED, gul, yellow, gelb
Justerskruv, Adjustment screw
Einstellpotentiometer
2 2
Cable 3 x 0,14 mm Kabel 3 x 0,14 mm
Ø3,2 / L=3000 mm Ø3,2 / L=3000 mm
or with 120 mm Cable oder mit 120 mm Kabel und
and M8 connector M8-Anschlussstecker
Technical Data MICRO
Electrical Characteristics
• Operating voltage, Ub +9 to 30 VDC, polarity
protected
• Current consumption 20 mA without load
• Output 1 x PNP, NO
• Max load 100 mA (overload protected)
• Output voltage PNP approx. Ub -1,5 V
• Hysteresis 0,05 bar (5 % vacuum)
• Accuracy ±3% FS (0 to +50 °C)
• EMC According to EU-directive 2004/108/
EG shielded cable recommended
Mechanical specifications
• Material Housing ABS/PC plastic
• Size of body approx 23 x 10 x 30 mm
(H x B x L)
• Fluid connection M5 externally, nickel plated
brass
• Protection class. IP40
• Electrical connection 3 m cable or 120 mm
cable with 3-pin M8, nickel plated brass
Environment
• Operating temp. -10 to 60 °C
• Chock 1000 m/s², XYZ each 3 times
• Vibration 10 to 55 Hz, 1,5 mm, XYZ, 2 hours
• Humidity 10 to 90% RH
Indication
• LED yellow signal at active output
Media
• Media Filtered, dried lubricated or non lubri-
cated compressed air neutral gases
General installation tips for all Vacuum /
Pressure Sensors
When not dry and clean media used,
pressure and vacuum sensors has to be
mounted with the connection vertical and
downward.
This is to prevent dirt and liquid collects in
the sensor, which may cause signal pro-
blems.
1
Instruction
PNP
2
Technische Daten MICRO:
Elektrische Daten
• Versorgungsspannung, Ub +9 bis 30 VDC,
mit Verpolungsschutz
• Stromaufnahme 20 mA ohne last
• Schaltausgang 1 x PNP, NO
• Max Belastung 100 mA
(Überlastschutz getaktet)
• Schaltausgangspannung PNP Nominell
Ub -1,5 V
• Hysterese 0,05 bar (5 % Vakuum)
• Genauigkeit ±3% FS (0 bis +50 °C)
• EMC Nach EU-Richtlinie 2004/108/EG An-
schlusskabel mit Schirmung empfohlen
Mechanische Daten
• Gehäuse ABS/PC Kunststoff
• Abmessung Gehäuse Nominell
23 x 10 x 30 mm (H x B x L)
• Anschlüsse M5 Außen, Messing vernickelt
• Schutzart IP40
• Elektrischer Anschluss 3 m Kabel oder 120
mm Kabel mit 3-pin M8, Messing vernickelt
Umweltbedingungen
• Betriebstemperatur -10 bis 60 °C
• Schock 1000 m/s², XYZ je 3 mal
• Vibration 10 bis 55 Hz, 1,5 mm, XYZ, 2
Stunden
• Zulässige Luftfeuchtigkeit 10 bis 90% RH
Anzeige
• LED Gelb bei aktivem Schaltausgang
Medium
• Medium Gefilterte, trockene oder geölte
Druckluft und neutrale Gase
Allgemeine Tipps zur Installation für alle
Vakuum- / Drucksensoren
Bei der Verwendung von nicht trocken und
sauber Medien, bitte montieren
Sie Druck- und Vakuumsensoren mit dem
Anschluss vertikal und nach unten.
Dies ist, um Schmutz und Flüssigkeit im
Sensor zu verhindern, welches zu Signal-
problemen führen kann.
Ub+
OUT1
0 V
2016.01
