Garmin GPSMAP 8700 Installationsanweisungen Seite 4

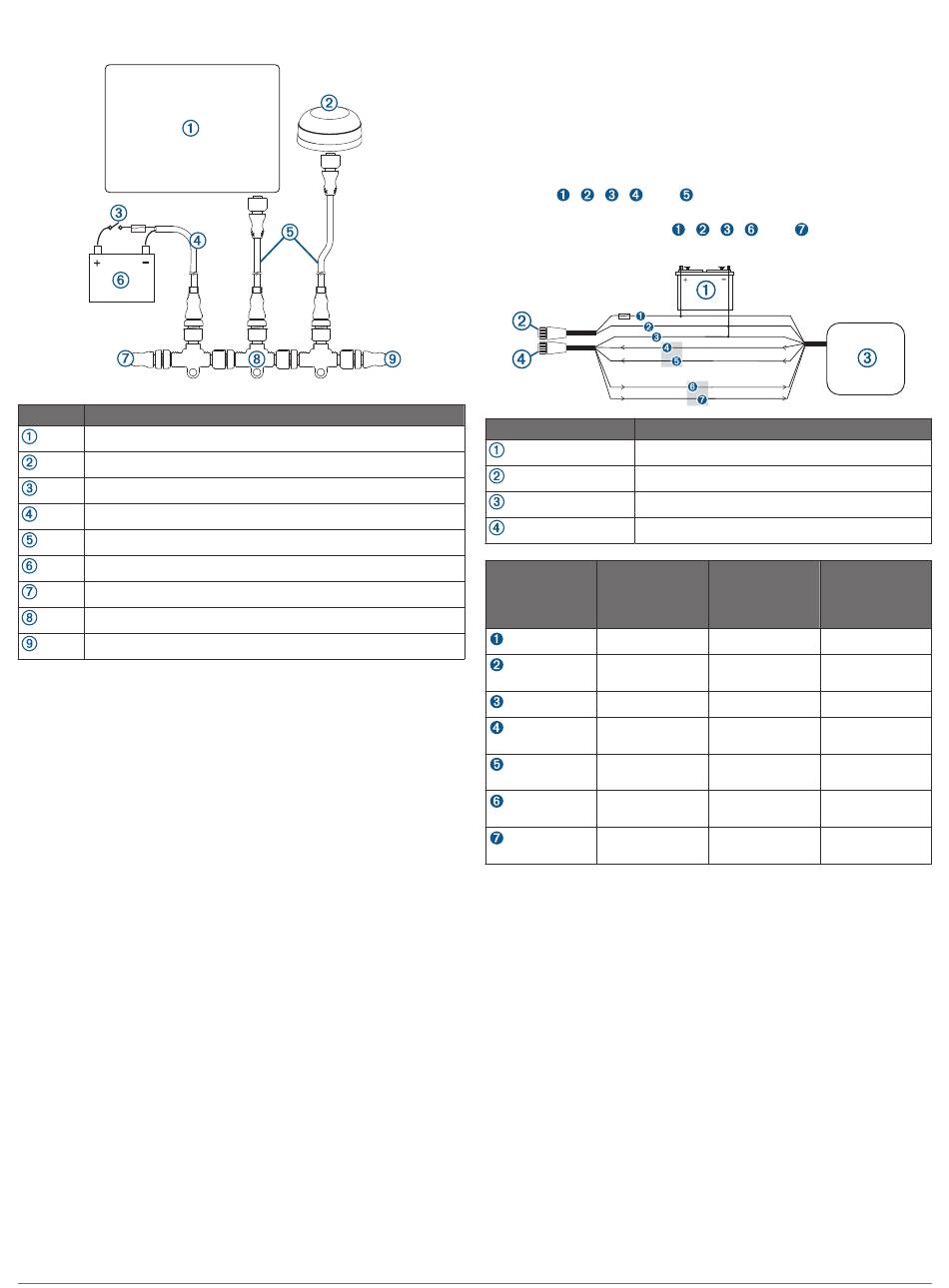

Der Anschluss NMEA 2000 dient zum Verbinden des Geräts mit
einem NMEA 2000 Standardnetzwerk.
Element Beschreibung
NMEA 2000 kompatibles Garmin Gerät
GPS-Antenne
Zündschalter bzw. Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung
12-V-Gleichstromquelle
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
Hinweise für NMEA 0183 Verbindungen
• Der Kartenplotter verfügt über einen Tx-Anschluss (Senden)
und einen Rx-Anschluss (Empfangen).
• Gemäß NMEA 0183 Konvention verfügt jeder Anschluss über
2 Leitungen mit den Bezeichnungen A und B. Die
entsprechenden Leitungen A und B der einzelnen internen
Anschlüsse sollten mit den Leitungen A (+) und B (-) des
NMEA 0183 Geräts verbunden werden.
• Sie können ein NMEA 0183 Gerät über den Rx-Anschluss
verbinden, um Daten auf diesen Kartenplotter zu übertragen,
und Sie können drei NMEA 0183 Geräte parallel mit dem Tx-
Anschluss verbinden, um von diesem Kartenplotter
ausgegebene Daten zu empfangen.
• Identifizieren Sie die TX-Ausgangsleitungen und die RX-
Eingangsleitungen anhand der Installationsanweisungen für
das NMEA 0183 Gerät.
• Für längere Kabelwege müssen Sie ein abgeschirmtes
Twisted-Pair-Kabel, AWG 28, verwenden. Verlöten Sie alle
Verbindungen, und dichten Sie sie mit einem
Schrumpfschlauch ab.
• Verbinden Sie nicht die NMEA 0183 Datenleitungen von
diesem Gerät mit der Masse (Stromversorgung).
• Das Netzkabel von diesem Kartenplotter und den NMEA
0183 Geräten muss mit einer gemeinsamen Masse
(Stromversorgung) verbunden sein.
• Die internen NMEA 0183 Anschlüsse und
Übertragungsprotokolle werden über den Kartenplotter
konfiguriert. Weitere Informationen finden Sie im
Benutzerhandbuch des Kartenplotters im Abschnitt zu NMEA
0183.
4
• Eine Liste der zugelassenen NMEA 0183 Datensätze, die
vom Kartenplotter unterstützt werden, finden Sie im
Benutzerhandbuch des Kartenplotters.
Verbinden von NMEA 0183 Geräten
In diesem Schaltplan sind Verbindungen für die
Zweiwegekommunikation zum Senden und Empfangen von
Daten dargestellt. Dieser Plan kann auch für die
Einwegekommunikation verwendet werden. Für den Empfang
von Informationen von einem NMEA 0183 Gerät gelten die
Elemente , , , und
Geräts. Für das Senden von Informationen an ein NMEA 0183
Gerät gelten die Elemente
des Garmin Geräts.
Element Beschreibung
Stromversorgung
Netzkabel
NMEA 0183 Gerät
NMEA 0183 Kabel
Element Funktion der
Garmin Leitung
Leistung
Stromversor-
gung, Masse
Daten, Masse
Rx/A
(Eingang +)
Rx/B (Eingang -) Weiß
Tx/A
(Ausgang +)
Tx/B
(Ausgang -)
Wenn das NMEA 0183 Gerät nur über eine Eingangsleitung
(Rx) verfügt (nicht A, B, + oder -), schließen Sie die pinkfarbene
Leitung nicht an.
Wenn das NMEA 0183 Gerät nur über eine Ausgangsleitung
(Tx) verfügt (nicht A, B, + oder -), müssen Sie die weiße/
orangefarbene Leitung mit der Masse verbinden.
Pinbelegung des NMEA 0183 mit Audiokabel
Das NMEA 0183 Kabel einen Audio-Ausgang und einen RCA-
Stecker für die Verbindung zu einem Radio, darunter Fusion
Radios. Erwerben Sie dieses optionale Kabel (010-12390-21)
unter garmin.com oder bei Ihrem Garmin Händler.
Nach der Installation können Sie den RCA-Stecker mit dem
AUX-Eingang des Radios verbinden, sodass der HDMI Eingang
des Kartenplotters auf dem Radio ausgegeben wird.
Diese Pinbelegungsinformationen sind für das NMEA 0183 mit
Audiokabel vorgesehen.
beim Verbinden des Garmin
, , , und beim Verbinden
Farbe der Funktion der
Garmin Leitung Leitung des
NMEA 0183
Geräts
Rot Leistung
Schwarz Stromversor-
gung, Masse
Schwarz Daten, Masse
Weiß/Orange Tx/A
(Ausgang +)
Tx/B
(Ausgang -)
Grau Rx/A
(Eingang +)
Pink Rx/B (Eingang -)
®
