Garmin GPSMAP 8700 Installationsanweisungen Seite 3

Wenn die Stromversorgung zum GPSMAP 8700 Gerät
eingeschaltet wird, schaltet sich das Gerät ein. Es ist nicht
möglich, die Funktion zum automatischen Einschalten zu
deaktivieren.
Hinweise zum Garmin Marinenetzwerk
Wenn ein Gerät eines Drittanbieters, z. B. eine FLIR
mit einem Garmin Marinenetzwerk verbunden wird, muss ein
PoE-Isolierungskoppler für das Garmin Marinenetzwerk
(010-10580-10) verwendet werden. Der Anschluss eines PoE-
Geräts (Power over Ethernet) direkt an einen Kartenplotter im
Garmin Marinenetzwerk führt zur Beschädigung des Garmin
Kartenplotters und kann zur Beschädigung des PoE-Geräts
führen. Der Anschluss eines Geräts eines Drittanbieters direkt
an einen Kartenplotter im Garmin Marinenetzwerk führt zu
einem unerwarteten Verhalten der Garmin Geräte.
Beispielsweise schalten sich die Geräte nicht ordnungsgemäß
aus, oder die Software wird unbrauchbar.
Das Gerät kann mit weiteren Garmin Marinenetzwerkgeräten
verbunden werden, um Daten weiterzugeben, z. B. Radar-,
Echolot- und detaillierte Kartendaten. Beachten Sie beim
Verbinden von Garmin Marinenetzwerkgeräten an das Gerät
folgende Hinweise.
• Alle mit dem Garmin Marinenetzwerk verbundenen Geräte
müssen an die gleiche Masse angeschlossen werden. Wenn
mehrere Stromquellen für Garmin Marinenetzwerkgeräte
verwendet werden, müssen Sie alle Masseanschlüsse von
allen Stromquellen mit einer niederohmigen Verbindung
zusammenfassen oder sie mit einer gemeinsamen
Erdungssammelschiene verbinden, sofern verfügbar.
• Ein Garmin Marinenetzwerkkabel muss für alle Garmin
Marinenetzwerkverbindungen verwendet werden.
◦ CAT5-Kabel von Drittanbietern und RJ45-Stecker dürfen
nicht für Garmin Marinenetzwerkverbindungen verwendet
werden.
◦ Zusätzliche Garmin Marinenetzwerkkabel und Anschlüsse
sind bei Ihrem Garmin Händler verfügbar.
• Die Anschlüsse NETWORK am Gerät arbeiten jeweils als
Netzwerk-Switch. Kompatible Geräte können mit einem
beliebigen NETWORK Anschluss verbunden werden, um
Daten an alle Geräte auf dem Boot weiterzugeben, die über
ein Garmin Marinenetzwerkkabel verbunden sind.
Hinweise zu Verbindungen mit Stationen
Das Gerät kann zusammen mit anderen kompatiblen Garmin
Geräten als Station eingerichtet werden. Beachten Sie beim
Planen von Stationen auf dem Boot folgende Hinweise.
• Geräte der Serien GPSMAP 8000 und GPSMAP 8500
können nicht in einer Station verwendet werden.
• Obwohl es nicht erforderlich ist, sollten Sie alle Geräte, die
Sie in einer Station verwenden möchten, in der Nähe
voneinander installieren
• Sofern alle Geräte mit dem Garmin Marinenetzwerk
verbunden sind, gibt es keine speziellen Verbindungen, die
zum Erstellen einer Station erforderlich sind
Garmin Marinenetzwerk, Seite
• Stationen werden mithilfe der Geräte software erstellt und
geändert. Weitere Informationen finden Sie im
Benutzerhandbuch des Geräts.
Hinweise zum Verbinden eines GMM Bildschirms
Sie können einen GMM Bildschirm verwenden, um das
GPSMAP 8700 Gerät anzuzeigen und zu bedienen. Beachten
Sie beim Verbinden eines GMM Bildschirms mit dem GPSMAP
8700 Gerät folgende Hinweise.
• Die Touchscreen-Funktionen des GMM Bildschirms können
zum Bedienen eines GPSMAP 8700 Geräts verwendet
werden.
HINWEIS
® Kamera,
(Hinweise zum
3).
• Obwohl die Verwendung von Garmin DVI-D-Kabeln
empfohlen wird, können auch hochwertige DVI-D-Kabel von
Drittanbietern genutzt werden. Bevor Sie ein DVI-D-Kabel
verlegen, sollten Sie zu Testzwecken zunächst alle Geräte
damit verbinden.
• Sie müssen ein Kabel von HDMI auf DVI-D bzw. einen
entsprechenden Adapter verwenden.
• Sie müssen den GMM Bildschirm an dieselbe Stromquelle
anschließen wie das GPSMAP 8700 Gerät. Falls dies nicht
möglich ist, müssen die Geräte an die gleiche Masse
angeschlossen werden.
• Sie müssen den GMM Bildschirm mit einem Anschluss
NETWORK am GPSMAP 8700 Gerät oder mit demselben
Garmin Marinenetzwerk wie das GPSMAP 8700 Gerät
verbinden.
• Die Touchscreen-Daten werden über das Garmin
Marinenetzwerk gesendet.

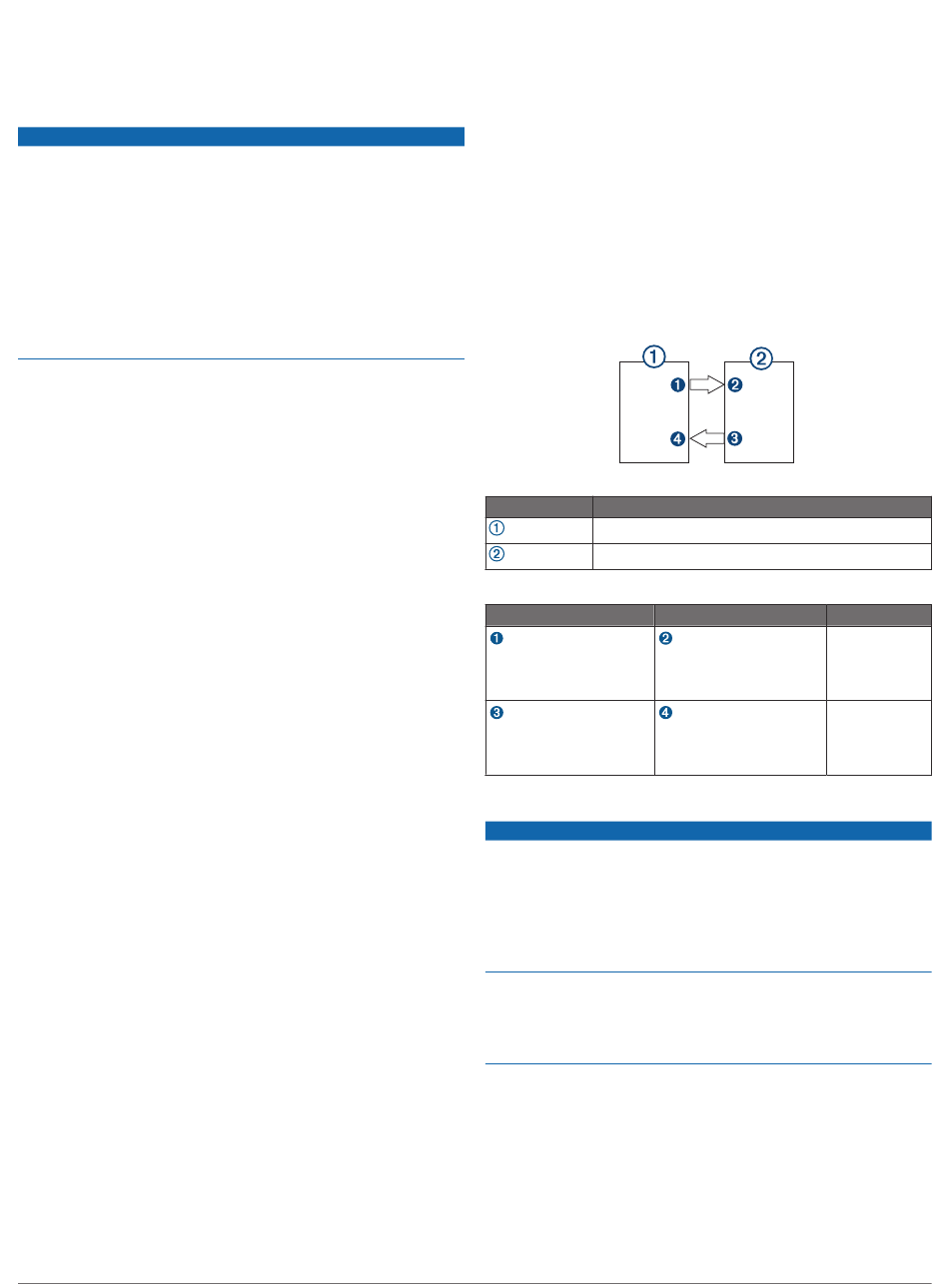

Geräte
Element Gerät
GPSMAP Kartenplotter
GMM Touchscreen-Bildschirm
Verbindungen
Von An
HDMI OUT Anschluss MAIN DVI VIDEO IN
des Kartenplotters Anschluss des GMM Bild-
schirms
GARMIN PROCESSOR NETWORK Anschluss des
BOX Anschluss des GMM Kartenplotters oder das
Bildschirms Garmin Marinenetzwerk
Hinweise zu NMEA 2000
Wenn Sie eine Verbindung mit einem vorhandenen NMEA
2000 Netzwerk herstellen, identifizieren Sie das NMEA 2000
Netzkabel. Nur ein NMEA 2000 Netzkabel ist erforderlich, damit
das NMEA 2000 Netzwerk ordnungsgemäß funktioniert.
Ein NMEA 2000 Stromunterbrecher (010-11580-00) sollte
verwendet werden, wenn der Hersteller des vorhandenen NMEA
2000 Netzwerks nicht bekannt ist.
Wenn Sie ein NMEA 2000 Netzkabel anschließen, müssen Sie
es an den Zündschalter des Boots oder über einen anderen
Leitungsschalter anschließen. NMEA 2000 Geräte können die
Batterie entladen, wenn das NMEA 2000 Netzkabel direkt an die
Batterie angeschlossen ist.
Das Gerät kann mit einem NMEA 2000 Netzwerk auf dem Boot
verbunden werden, um Daten von NMEA 2000 kompatiblen
Geräten weiterzugeben, z. B. GPS-Antennen oder VHF-
Funkgeräten. Mit den mitgelieferten NMEA 2000 Kabeln und
Steckern können Sie das Gerät mit einem vorhandenen NMEA
2000 Netzwerk verbinden. Wenn noch kein NMEA 2000
Netzwerk installiert ist, können Sie mit den Kabeln von Garmin
ein Basisnetzwerk erstellen.
Sollten Sie nicht mit NMEA 2000 vertraut sein, lesen Sie das
Dokument Technische Informationen für NMEA 2000 Produkte
unter garmin.com/manuals/nmea_2000.
Kabel
DVI-D-Kabel
mit HDMI
Adapter
Garmin Marine-
netzwerkkabel
HINWEIS
3
