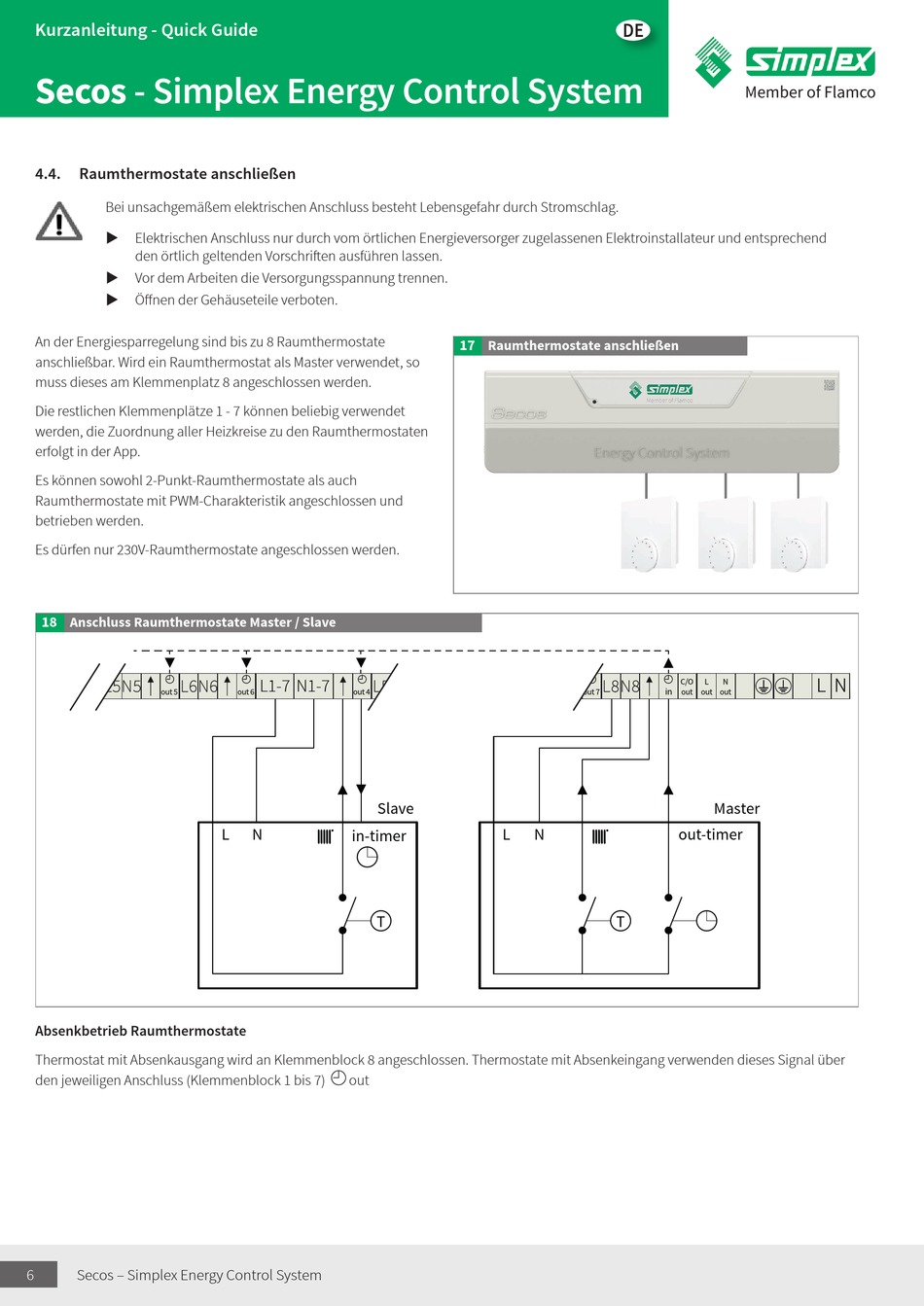

Kurzanleitung - Quick Guide
Secos - Simplex Energy Control System
4.4.
Raumthermostate anschließen
Bei unsachgemäßem elektrischen Anschluss besteht Lebensgefahr durch Stromschlag.
Elektrischen Anschluss nur durch vom örtlichen Energieversorger zugelassenen Elektroinstallateur und entsprechend
X
den örtlich geltenden Vorschriften ausführen lassen.
Vor dem Arbeiten die Versorgungsspannung trennen.
X
X
Öffnen der Gehäuseteile verboten.
An der Energiesparregelung sind bis zu 8 Raumthermostate
anschließbar. Wird ein Raumthermostat als Master verwendet, so
muss dieses am Klemmenplatz 8 angeschlossen werden.
Die restlichen Klemmenplätze 1 - 7 können beliebig verwendet
werden, die Zuordnung aller Heizkreise zu den Raumthermostaten
erfolgt in der App.
Es können sowohl 2-Punkt-Raumthermostate als auch
Raumthermostate mit PWM-Charakteristik angeschlossen und
betrieben werden.
Es dürfen nur 230V-Raumthermostate angeschlossen werden.
18
Anschluss Raumthermostate Master / Slave
Absenkbetrieb Raumthermostate
Thermostat mit Absenkausgang wird an Klemmenblock 8 angeschlossen. Thermostate mit Absenkeingang verwenden dieses Signal über
den jeweiligen Anschluss (Klemmenblock 1 bis 7)
6
Secos – Simplex Energy Control System
L1-7 N1-7
Slave
L
N
in-timer
T
out
DE
17
Raumthermostate anschließen
L
N
T
Master
out-timer
