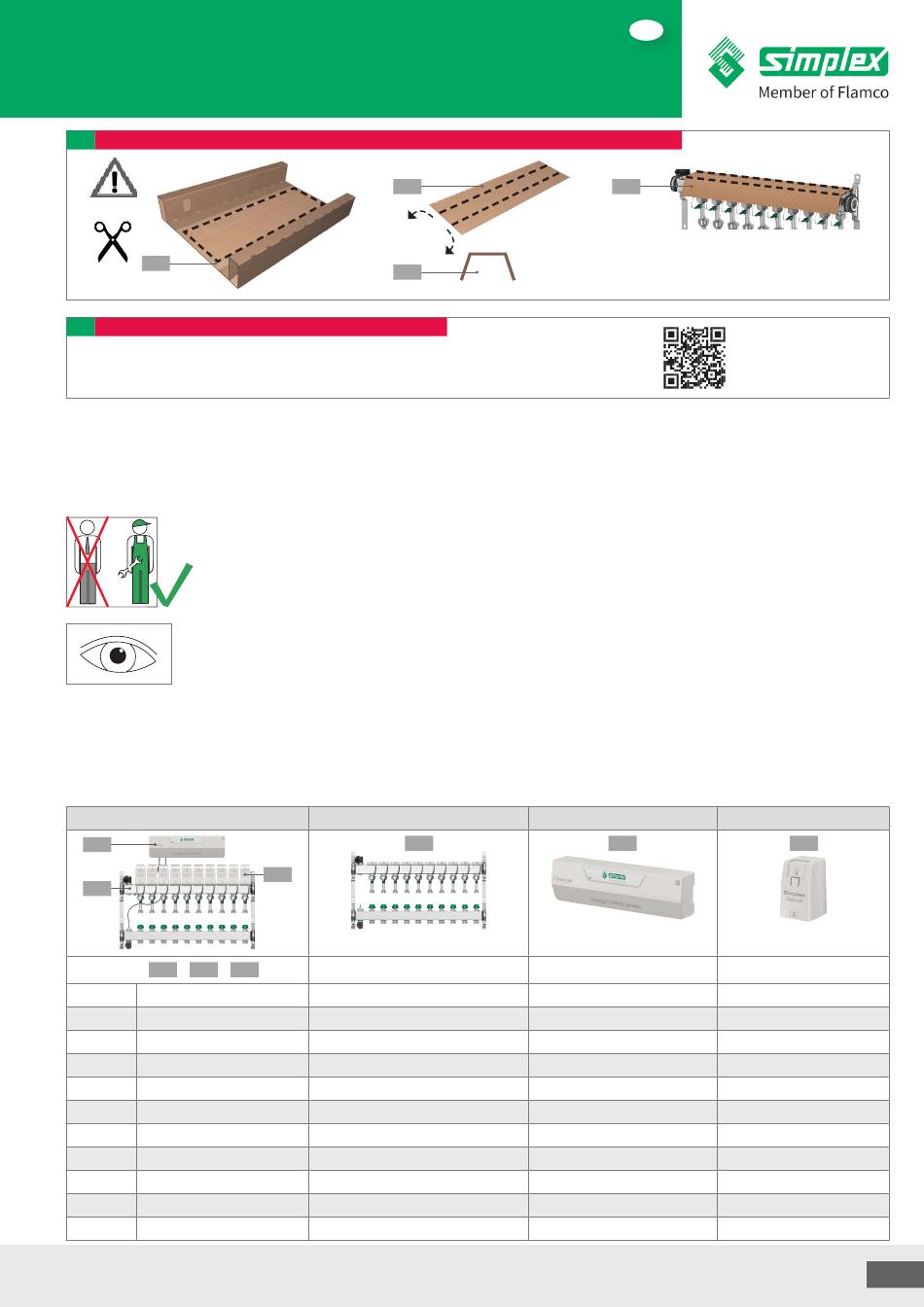

Kurzanleitung - Quick Guide

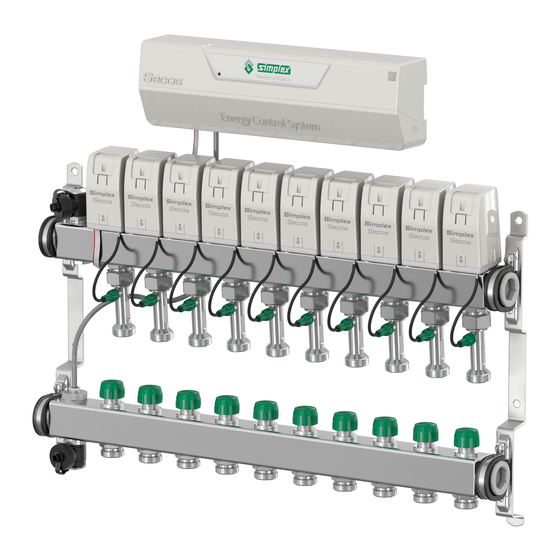

Secos - Simplex Energy Control System
1
Verpackung dient zum Schutz der Snap on boards während der Bauphase!
1
2
Installations- / Bedienungsanleitung
Die ausführliche Anleitung finden Sie unter: https://simplex-armaturen.de/manuals/secos
1.
Sicherheitshinweise
Arbeiten an der Heizungsanlage müssen von qualifiziertem Fachpersonal und in Übereinstimmung mit den jeweils gültigen Vorschriften,
Richtlinien und Regeln der Technik ausgeführt werden.
Neben länderspezifischen Richtlinien und örtlichen Vorschriften sind folgende Regeln der Technik zu beachten:
• DIN EN 12828
• DIN 18 380
• DIN EN 60335
• DIN EN 60730
• DIN EN 1264
• VDI 2035
• VDE 0100
• BGV
2.
Lieferumfang
Secos Energy Control System
2
1
1
2
Art.-Nr.
+
+
F18804
Secos System, 4 Kreise
F18805
Secos System, 5 Kreise
F18806
Secos System, 6 Kreise
F18807
Secos System, 7 Kreise
F18808
Secos System, 8 Kreise
F18809
Secos System, 9 Kreise
F18810
Secos System, 10 Kreise
F18811
Secos System, 11 Kreise
F18812
Secos System, 12 Kreise
F18813
Secos System, 13 Kreise
F18814
Secos System, 14 Kreise
2
3
Heizungsanlagen in Gebäuden
Heizanlagen und zentrale Wassererwärmungsanlagen
Elektrische Geräte für den Hausgebrauch und ähnliche Anwendungen
Automatische elektrische Regel- und Steuergeräte
Fußbodenheizung - Systeme und Komponenten
Steinbildung in Trinkwassererwärmungsanlagen und Warmwasserheizungsanlagen
Vermeidung von Schäden an Warmwasserheizgeräten.
Normenreihe Errichtung elektrischer Anlagen
Berufsgenossenschaftliche Vorschriften (Unfallverhütungsvorschriften UVV)
Secos Systemverteiler
3
Art.-Nr.
3
1 x F18820
1 x F18821
1 x F18822
1 x F18823
1 x F18824
1 x F18825
1 x F18826
1 x F18827
1 x F18828
1 x F18829
1 x F18830
Secos Energiesparregelung Secos Antriebseinheiten
1
Art.-Nr.
1 x F18840
1 x F18840
1 x F18840
1 x F18840
1 x F18840
1 x F18840
1 x F18840
1 x F18840
1 x F18840
1 x F18840
1 x F18840
Die Abbildungen sind symbolisch und können vom jeweiligen Produkt abweichen.
Technische Änderungen und Irrtum vorbehalten.
DE
4
2
Art.-Nr.
4 x F18841
5 x F18841
6 x F18841
7 x F18841
8 x F18841
9 x F18841
10 x F18841
11 x F18841
12 x F18841
13 x F18841
14 x F18841
Sortiment
3
1
Werbung
Inhaltszusammenfassung für Simplex Secos
- Seite 1 Secos - Simplex Energy Control System Verpackung dient zum Schutz der Snap on boards während der Bauphase! Installations- / Bedienungsanleitung Die ausführliche Anleitung finden Sie unter: https://simplex-armaturen.de/manuals/secos Sicherheitshinweise Arbeiten an der Heizungsanlage müssen von qualifiziertem Fachpersonal und in Übereinstimmung mit den jeweils gültigen Vorschriften, Richtlinien und Regeln der Technik ausgeführt werden.
-
Seite 2: Montage Secos Systemverteiler Und Secos Energiesparregelung
Kurzanleitung - Quick Guide Secos - Simplex Energy Control System Montage Secos Systemverteiler und Secos Energiesparregelung 3.1. Montage Systemverteiler Auslieferungszustand Anschlüsse links Umbau Anschlüsse von links nach rechts 180° Systemverteiler Anschlüsse rechts Empfohlene Einbaulage Weitere mögliche Einbaulagen 0 - 360°... - Seite 3 Manuelle Bedienung der Ventile 90° 14 mm 30 mm Dichtheitsprüfung Verpackung dient zum Schutz in der Bauphase 3.3. Montage der Secos Energiesparregelung Montage auf Hutschiene Wandmontage Die Abbildungen sind symbolisch und können vom jeweiligen Produkt abweichen. Sortiment Technische Änderungen und Irrtum vorbehalten.
-
Seite 4: Elektrischer Anschluss
Kurzanleitung - Quick Guide Secos - Simplex Energy Control System Elektrischer Anschluss 4.1. Allgemeine Hinweis Anschluss Allgemein Arbeiten an der elektrischen Anlage sowie das Öffnen von Elektrogehäusen darf nur in spannungsfreiem Zustand und nur von autorisiertem Fachpersonal durchgeführt werden. Bei den Anschlüssen auf richtige Klemmenbelegung und Polarität achten. Die elektrischen Bauteile vor Überspannung schützen. - Seite 5 4.3. Anschlussplan Klemmenbelegung...
- Seite 6 Kurzanleitung - Quick Guide Secos - Simplex Energy Control System 4.4. Raumthermostate anschließen Bei unsachgemäßem elektrischen Anschluss besteht Lebensgefahr durch Stromschlag. Elektrischen Anschluss nur durch vom örtlichen Energieversorger zugelassenen Elektroinstallateur und entsprechend den örtlich geltenden Vorschriften ausführen lassen. Vor dem Arbeiten die Versorgungsspannung trennen.
- Seite 7 über eine entsprechende Gegenstelle. In diesem Fall invertiert der Regler die Raumthermostatsignale, wenn in den Kühlmodus (Signal von Kälte-Quelle bei c/o in) gewechselt wird. 4.5. Secos Antriebseinheiten montieren VORSICHT bei der Montage! Die hochwertige Elektronik der Antriebseinheit ist mit entsprechender Sorgfalt zu montieren! Pins könnten verbogen werden.
- Seite 8 5.1. App Flamconnect X Die Einstellung und Bedienung des Secos Energiesparreglers kann nur über ein Endgerät mit installierter App erfolgen. X Es kann jeweils ein Endgerät mit einem Regler verbunden werden. X Die App ist das Werkzeug für den Fachmann zur Inbetriebnahme, Protokollierung, Überwachung und Diagnose.
-
Seite 9: Technische Daten
G1" F Anschlüse sekundär G3/4" M Eurokonus Werkstoff Verteilerbalken Edelstahl Werkstoff Ventile keramische Scheibenventile Secos Temperaturfühler Vorlauf Ø 6 x 50 mm Schließweg Keramikventil 90° Secos Antriebseinheit Abmessungen B x H x T 47 x 77 x 57 mm Betriebstemperatur -10 bis 60 °C... - Seite 10 Kurzanleitung - Quick Guide Secos - Simplex Energy Control System 6.2. Druckverlust ∆p [hPa] [mbar] [mWS] ∆p Secos gesamt [l/h] Secos gesamt Secos Vorlauf Secos Rücklauf Secos complete Secos supply line Secos return ∆p Secos Rücklauf ∆p Secos Vorlauf Secos – Simplex Energy Control System...
-
Seite 11: Konformitätserklärung
Konformitätserklärung CE-Konformität Hiermit erklärt Simplex Armaturen & Systeme GmbH, dass sich folgendes Produkt: Simplex SECOS ESC in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2011/65/EU und 2014/53/EU befindet. Die vollständige Konformitätsbewertung kann unter folgender Adresse heruntergeladen werden: www.simplex-armaturen.de/de/docfinder/conformity/... - Seite 12 Kurzanleitung - Quick Guide Secos - Simplex Energy Control System Es gelten unsere Allgemeinen Geschäftsbedingungen sowie unsere Garantiebedingungen. Simplex Armaturen & Systeme GmbH Die Abbildungen sind symbolisch und können vom jeweiligen Produkt abweichen. Irrtümer und technische Änderungen vorbehalten. Isnyer Straße 28 D-88260 Argenbühl - Eisenharz...
