blebox Pixelbox Gebrauchsanleitung

Steuerung mittels WiFi-Technologie
von jedem Ort der Welt aus

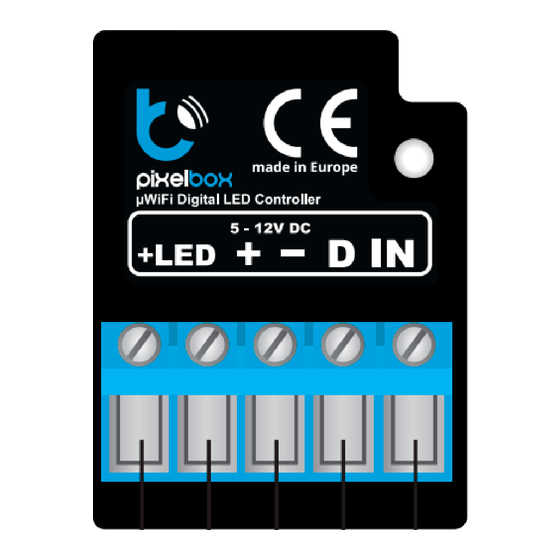

DRAHTLOSES STEUERMODUL FÜR DIGITAL RGB LED 5-12V DC
Möglichkeit, über
Amazon Alexa und Google Home
SICHERHEITSHINWEISE
Nur Geräte mit zulässiger Leistung anschließen.
Gemäß dem in der Anleitung dargestellten Schema anschließen.
Ein falscher Anschluss kann gefährlich sein und zur Beschädi-
gung des Steuermoduls sowie zum Erlöschen der Garantie
führen.
GEFAHR! Lebensgefahr durch Stromschlag (auch bei einem
ausgeschalteten Gerät), an den Ausgängen kann elektrische
Spannung vorliegen. Sämtliche Montagearbeiten sind IMMER im
ausgeschalteten und spannungsfreien Zustand auszuführen.
Durch den Anschluss des Gerätes an Netzteile, welche den in den
Normen EN 50081-1, EN 50082-1, UL508, EN 60950 festgelegten
Anforderungen nicht entsprechen, erlischt die Garantie.
1
Bevor Sie mit der Installation des Steuermoduls beginnen, schalten Sie die
Versorgung im Kreis ab. Beachten Sie, dass sämtliche Montagearbeiten nur
bei abgeschalteter Versorgungsspannung durchzuführen sind (Sicherung
ausschalten/Netzstecker ziehen).
Das Steuermodul muss so montiert werden, dass es vor harten Umgebungs-
bedingungen und unbefugten Personen geschützt ist - in einer Unterputzdo-
se oder im Gehäuse des zu steuernden Gerätes. Achten Sie bei der Montage
auf eine feste und stabile Position des Gerätes.
Machen Sie sich mit dem Anschlussschema vertraut und fangen Sie anschlie-
ßend mit der Montage des Steuermoduls an. Achten Sie dabei besonders auf
die Markierungen der Anschlüsse des Steuermoduls. Fangen Sie mit dem
Anschließen der stromführenden Leiter an:(+) (Farbe rot oder schwarz mit
einer weiß punktierten Linie) und (-) (Farbe schwarz).
Schließen Sie den LED-Streifen unter Beachtung der Polarität an. Der Anoden-
draht "+" (meinstens Farbe rot) sollte an den Anschluss "LED+" des Steuerung
angeschlossen werden. Im Falle eines langen LED Streifens, der mehr als 5A
Strom benötigt, sollte der Anodedraht direkt an das "+" der Stromversorgung
angeschlossen werden (dann ist die Energiesparfunktion nicht möglich, aber
ist es möglich lange LED- Streifen zu steuern). Der Kathodendraht "-"
(meistens Farbe schwarz) des LED Streifens muss mit dem "-" der Stromversor-
gung verbunden werden. Der Signaldraht des LED-Streifens (grüne Farbe)
sollte mit dem "-" Anschluss des Steuerung verbunden werden.
Wenn Sie lokal über einen Wandtaster steuern möchten, schließen Sie auch
den Klingeltaster (monostabil) entsprechend der Schema an. Um nur von der
Anwendung oder dem Tablett aus zu steuern, ist keine Drucktasten installa-
tion erforderlich.
Nachdem Sie sichergestellt haben, dass das Gerät gemäß dem Schema ange-
schlossen ist und sich in der Nähe des Steuermoduls keine Metallelemente
be nden, die zu Kurzschluss führen könnten, nehmen Sie das Gerät durch das
Einschalten der Versorgungsspannung (Sicherung einschalten/Netzstecker
anschließen) in Betrieb.
zu steuern

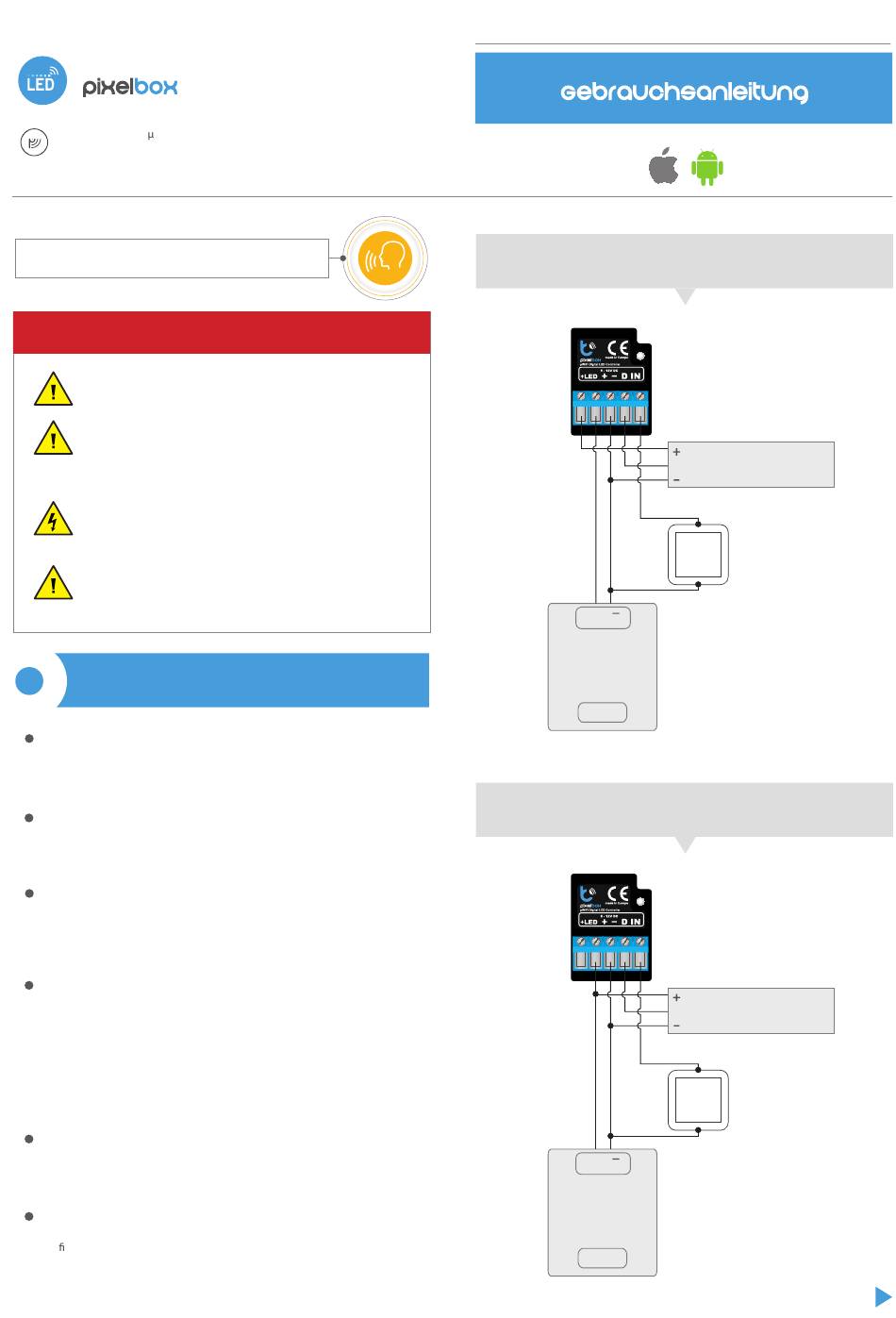

INSTALLATION
ALLGEMEINES ANSCHLUSSSCHEMA
WS2812/WS2811
DATA
TASTER
+
5-12V DC
power
supply
110 / 230V
SCHEMA FÜR EINEN LÄNGEREN LED- STREIFEN
WS2812/WS2811
DATA
TASTER
+
5-12V DC
power
supply
110 / 230V
LED STRIP
max 5A
LED STRIP
> 5A
