2.3. Übertragungskabel RS232
Ein Übertragungskabel für die Projektierung wird bei diesem Gerät nicht benötigt.
2.4.

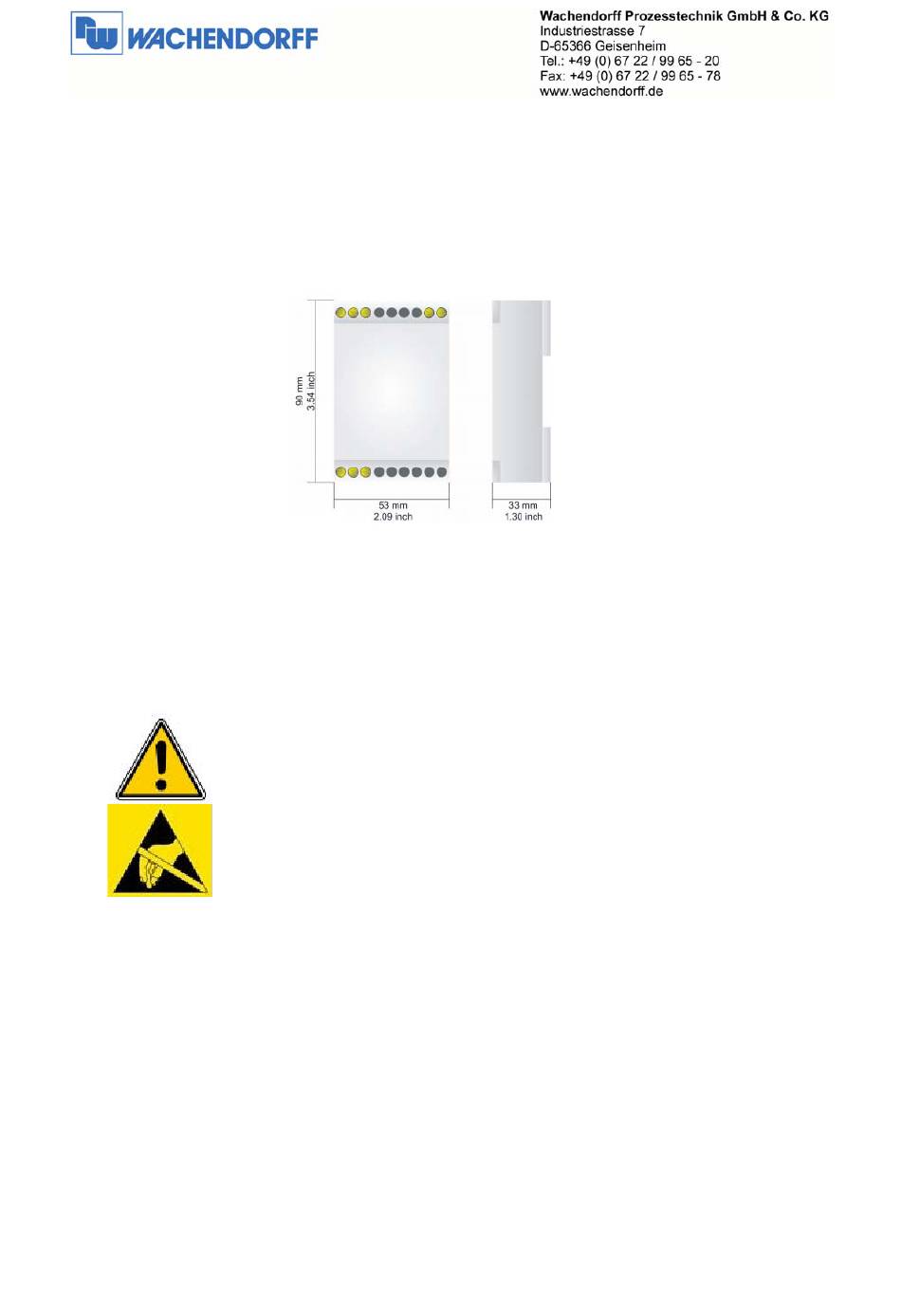

Abmessungen

Beispieldarstellung
2.5.

Mechanische Installation

Die Montage ist auf jeder 35mm DIN-Hutschiene möglich. Hängen Sie dazu das Modul mit der
Oberseite in die Hutschiene ein, und drücken es dann nach unten gegen diese. Es rastet hörbar ein.

3. Konfiguration

3.1.

Aktivieren einer Projektierung in dem HD67181M

Nutzen Sie den folgenden Ablauf, um das Modul in Betrieb zu nehmen:
1. Entfernen Sie den Jumper von der „Boot Mode" Stellung.
2. Stellen Sie die DIP-Schalter wie für Ihre Projektierung benötigt ein.
3. Schließen Sie die Spannungsversorgung an das Modul an.
4. Schalten Sie die Spannungsversorgung ein. Das Gerät arbeitet nun im RUN Modus.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Die Lüftungsschlitze des Gehäuses dürfen nicht zugedeckt werden. Das
Gerät darf nur in Umgebungen der zugelassenen Schutzart verwendet
werden. Beachten Sie sämtliche Sicherheitshinweise im Bezug auf
Maschinen und Menschen.
Achtung! Das Gerät enthält ESD gefährdete Bauteile.
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 09/2010
