3. Montage

3.1. Hinweise für die Installation
Die Steuerung darf nur von qualifiziertem und geschultem Fachpersonal angeschlossen und in
Betrieb genommen werden! Vor Verkabelungsarbeiten muss die Steuerung unbedingt spannungslos
geschaltet werden (230V 50Hz). Die bauseitige Elektroinstallation muss den jeweiligen
Schutzbestimmungen entsprechen. Fremdspannung an den Anschlussklemmen der Steuerung führt zu
einer Zerstörung der Elektronik.
3.2.Gerätebeschreibung und Montageanleitung
Die Torsteuerung EASY B232 verfügt über ein eingebautes Netzteil und ein Ausführungssystem
mit speziellen Relais, Anschlüsse für Stromversorgung für den Antrieb, Sicherheits-, Steuerungs- und
Signalelemente. Darüber hinaus befindet sich auf der Hauptplatine ein Steuerungsinterface, das aus
DIP-Schaltern, Drehpotentiometern, und dem Knopf LEARN mit LED-Dioden besteht. Das Gehäuse hat
die Schutzklasse IP55. Die Ausbrüche im Gehäuseunterteil dienen der Befestigung der der Steuerung
am Untergrund. Die Ausbrüche an den Seite vom Gehäuse dienen der Kabeldurchführung.
freigelegten Gehäuseöffnungen sind entsprechend mit dem im Set enthaltenen Gummiring mit dem
Durchmesser von 25mm zu isollieren, um die geforderte Schutzklasse IP zu gewährleisten. Die
Stromversorgung wird mit einer LED-POWER Diode signalisiert.
1
2
3
4
5
6
7

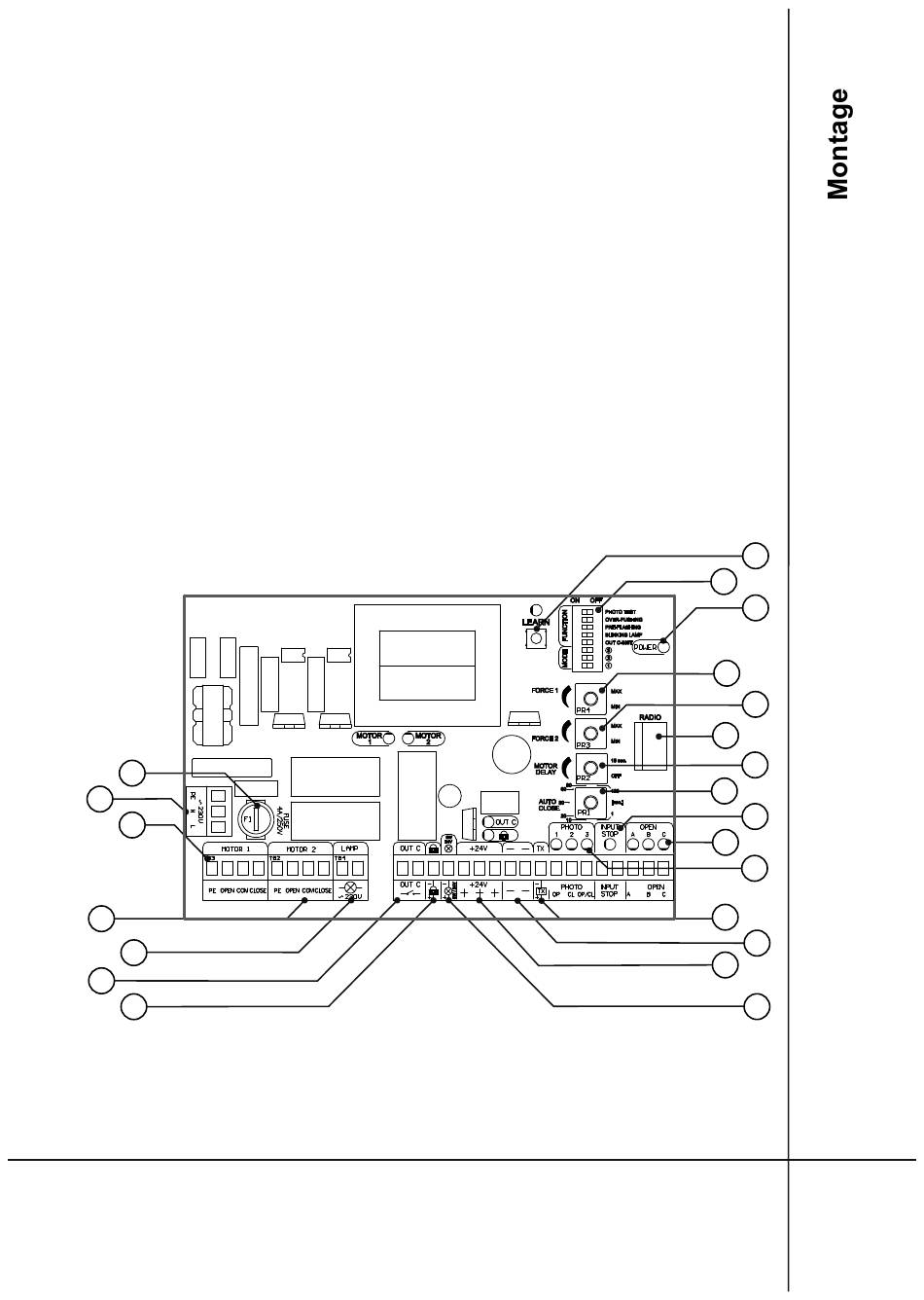

Abb. 1 Ansicht der Hauptplatine mit der Beschreibung der wichtigeren Elemente
1. Feinsicherung (4A/250V, T)
`
2. Anschluss für Spannungsversorgung 230V AC
`
3. Motorausgang 1
`
4. Motorausgang 2
`
Die
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
