DTM System EASY B232 Bedienungsanleitung Seite 16

6. Funkkarte EasyRX
Die Funkkarte EasyRX ist ausschließlich für die Mitarbeit mit Steuerung EASY B231-DTM6
vorgesehen. Diese Funkkarte ist nicht separat zu benutzen.
6.1.Allgemeine Informationen
Die Funkkarte EasyRX ermöglicht mit Hilfe von Handsendern der Serie DTM 433MHz die
Torsteuerung EASY B231-DTM6 per Funk zu steuern.
6.2.Installation von Funkkarte EasyRX
Als erster Schritt sollte man die Antenne an die Funkkarte anschließen. Dann reicht es, die
Funkkarte EasyRX in den entsprechenden Anschluss (RADIO) auf der Steuerungsplatine einzusetzen.
6.3. Einlesen der Handsender
Die Funkkarte hat drei identische programmierbare Kanäle A, B und C. Diese Kanäle
entsprechen den Eingängen OPEN A, OPEN B und OPEN C in der Steuerung. Im Fall des zweiten und
dritten Kanals gehen wir gleich wie bei der Programmierung des ersten Kanals vor. Um eine beliebige
Taste des Handsenders im ersten Kanal sollte man:
- den Knopf A (Das ist der Knopf des ersten Kanals) drücken und gedrückt halten
- Wenn man den Knopf A gedrückt hält,
sollte man die ausgewählte Taste des
Handsenders drücken
- Wenn die Diode des ersten Kanals A
blinken wird, sollte man die Taste loslassen
6.4. Klemmen für Antenne ( ,
Der gelieferten Steuerung ist an
diesen Eingang eine Innenantenne
(170mm Länge) angeschlossen. Zur
O p t i m i e r u n g d e r R e i c h w e i t e
Außenantenne anschließen. Koaxialkabel
der Antenne an Klemme mittlere Kabelader
und Klemme Kabelschirmung anschließen
Einflußfaktoren für die Reichweite sind:
- n e g a t i v e r E i n f l u ß d u r c h
e l e k t r o e n e r g e t i s c h e G e r ä t e s o w i e
Metallelemente;
- negativer Einfluß von Funkstörrungen aus anderen Quellen;
- negativer Einfluß durch baudichte, feuchte und stahlbetonierte Wände;
- Minderung der Reichweite bei abgenutzter Batterie des Handsenders;
- Erweiterung der Reichweite durch höhere Lokalisierung der Empfängerantenne
6.5.Das Einlesen des neuen Handsenders via Fernlernung
Die Funkkarte EasyRX hat die Funktion, die ermöglicht einen neuen Handsender ohne den
Zugang zu Knöpfen auf der Funkkarte einzulesen. Um diese Funktion auszunutzen, braucht man
mindestens einen Handsender, der schon vorher eingelesen wurde. Die Vorgehensweise beschreibt
Abb. 6.
ACHTUNG!
Diese Möglichkeit des Einlesens des
Handsenders ohne Zugang zur
S t e u e r u n g r e d u z i e r t d i e
S i c h e r h e i t s s t u f e v o r f r e m d e n
Personen.
6.6. Blockade des Einlesens des
Handsenders via Fernlernung
Um vor unberechtigtem Zugang
zum Gerät zu schützen, empfiehlt sich
die Blockade des Einlesens via
Fernlernung zu aktivieren. Um die
14
ACHTUNG!
)
Knopf A drücken
und gedrückt halten

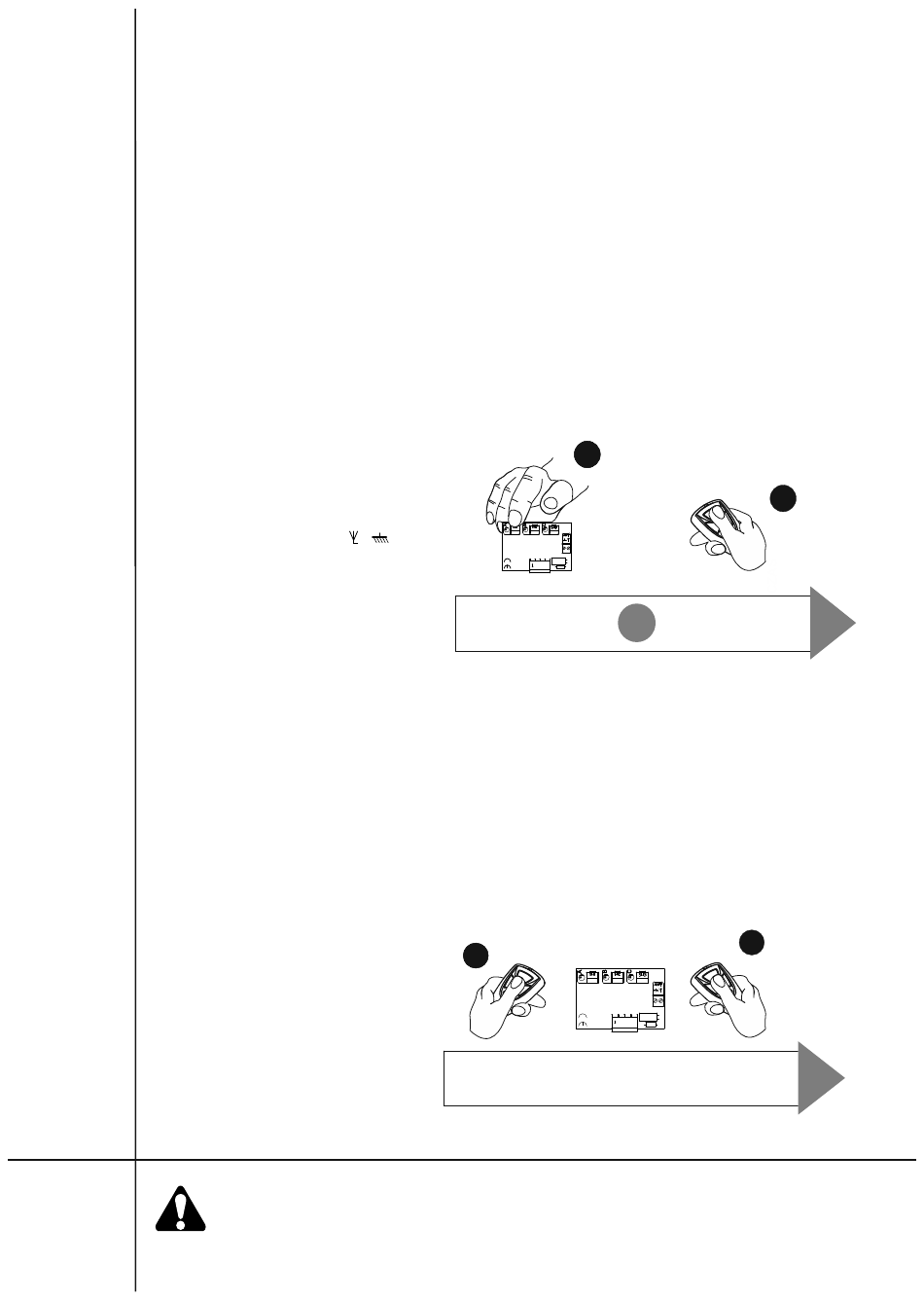

Abb. 5 Programmierung des Knopfes OPENA
Die Handsender müssen sich im Funkbereich
1 1
Beliebige Taste des
bereits eingelesenen
Handsenders für 15
Sekunden gedrückt halten
Abb. 6 Einlesen des Handsenders via Fernlernung
1 1
2
die ausgewählte Taste
+
des neuen
Handsenders drücken
befinden
2
maximal bis 3 Beliebige Taste des
neuen Handsenders
Sekunden die
für 15 Sekunden
Taste
losslassen gedrückt halten
2
