- Seite 1 Automatisierungssysteme Steuerung für Zweiflügeltorantriebe Bedienungsanleitung DTM System spółka z ograniczoną odpowiedzialnością spółka komandytowa ul. Brzeska 7, 85-145 Bydgoszcz tel./fax. (52) 340-15-83, 340-15-84 www.dtm.pl, dtm@dtm.pl...
-
Seite 3: Technische Daten
EasyRX, auf der man bis 35 Handsender von der Serie DTM433MHz speichern kann, wurde für unsere EASY B232 gezielt entwickelt, damit der Benutzer eine Möglichkeit hat, das Gerät per Funk zu steuern. Die Steuerung verfügt über eine einstellbare Funktion vom Sanftanlauf und Sanftstopp und eine Funktion der Motorleistungsregelung. - Seite 4 Funksteuerung – EasyRX Funkkarte - Funkmodul: superheterodyn, funkstörsicher - Signalschutz: 64 – Bit Wechselcode Keeloq® - Modulation / Frequenz: ASK / 433,92 MHz - Eingangsimpedanz der Antenne: 50 W - Antenne Innenantenne, Klemmen zum Anschluss für eine Außenantenne - Ausgangsart: Digitalausgang - Speicher: 35 Handsender, jeder mit eigenem ID...
-
Seite 5: Montage

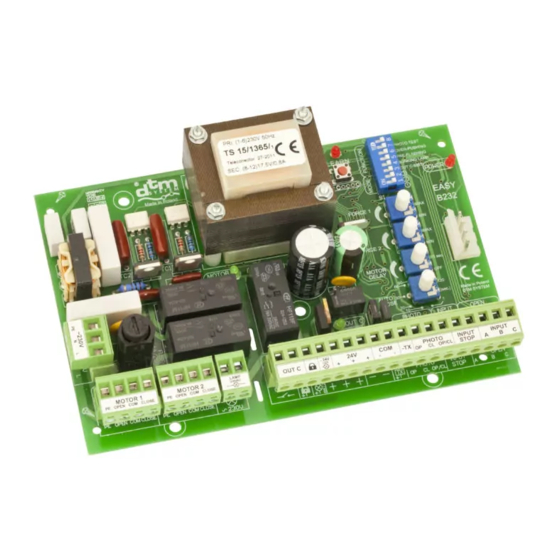

Zerstörung der Elektronik. 3.2.Gerätebeschreibung und Montageanleitung Die Torsteuerung EASY B232 verfügt über ein eingebautes Netzteil und ein Ausführungssystem mit speziellen Relais, Anschlüsse für Stromversorgung für den Antrieb, Sicherheits-, Steuerungs- und Signalelemente. Darüber hinaus befindet sich auf der Hauptplatine ein Steuerungsinterface, das aus DIP-Schaltern, Drehpotentiometern, und dem Knopf LEARN mit LED-Dioden besteht. - Seite 6 Spannungsversorgung (+24V) 22. Anschluss für LED Lampe (Massepotential max. 6W) 3.3. Beschreibung der elektrischen Anschlüsse von Torsteuerung EASY B232 Die Steuerung ist für den Anschluss an die öffentliche Netzspannung von 230VAC vorgesehen. Der Anschluss darf nur von qualifiziertem und geschultem Personal vorgenommen werden. Die vorhandene Steuerung kann sofort in Betrieb genommen werden.
- Seite 7 - Die nicht benutze Manuelle Steuerung STOP sollte man mit Jumper überbrücken - Die nicht benutzen Klemmen Typ NO sind unangeschlossen zu hinterlassen * Die folgenden Farben der Klemmene entsprechen dem Torantrieb DTM 400. Abb.2 Anschlußschema der Steuerungsklemme von EASY B232...
-
Seite 8: Arbeitsbeschreibung Von Torsteuerung
Funktion SCHLIEßEN zu aktivieren ist. Dann die Funktion ÖFFNEN) 5. Programmierung von Torsteuerung EASY B232 Zur Programmierung von Steuerung EASY B232 dienen DIP-Schalter (aufgeteilt in 2 Kategorien: FUNCTION und MODE), der Knopf LEARN mit Diode LEARN und vier Drehpotentiometer. Um einwandfrei den Programmierungsprozes durchzuführen, ist es empfohlen, die folgende Reihenfolge zu... - Seite 9 - Schalten Sie die ausgewählten Funktionen ein oder aus mit Hilfe von DIP-Schaltern (Kategorie: FUNCTION) - Wenn Sie brauchen, können Sie Zeitverzögerung oder eine Funktion des automatischen Zulaufes einstellen OUTC - Regulieren Sie bitte die Schubkraft (Potentiometer FORCE 1 und FORCE 2) - Führen Sie bitte den Lernprozess durch ( zwei Versionen zum Auswählen: einfach siehe Punkt 5.5 oder erweitert siehe Punkt 5.6)
- Seite 10 Optimale Einstellung (nicht zu starke) der Motorleistung hat einen positiven Einfluss auf die Sicherheitsbedingungen und Lebensdauer der mechanischen Elemente der ganzen Installation. 5.4. DIP-Schalter - Betriebsarten von EASY B232 Die unten genannten Punkte enthalten die Beschreibungen der einzelnen Betriebsarten. Je nach Bedarf sind 8 Betriesbarten auszuwählen.
- Seite 11 5.4.2. Betriebsart 2/S automatische Betriebsart, hat die Funktion vom automatischen Zulauf (1-120 Sek.), Funktion der teilweisen Öffnung (Pforte-Funktion) aktiviert, automatische OUTC Zulauffunktion mit Lichtschranke aktiviert Tabela 2. Betriebsart 2/S Betriebsart 2/S geschlossen Öffnen Schließen gestoppt geöffnet öffnet das Tor und schließt das Tor nach OPEN A Revers...
- Seite 12 5.4.4. Betriebsart 4/EP halb-automatische Betriebsart- Schrittfunktion. OPEN A und OPEN B steuern in Reihenfolge: ÖFFNEN – STOP – SCHLIESSEN. Wenn das Tor geöffnet ist, SCHLIESSEN- STOP- ÖFFNEN. Funktion der teilweisen Öffnung (Pforte- OUTC Funktion) aktiviert, Funktion vom automatischen Zulauf (1-120 Sek.) deaktiviert, automatische Zulauffunktion mit Lichtschranke deaktiviert.
- Seite 13 5.4.6. Betriebsart 6/C In dieser Betriebsart benötigt man eine ständige Anwesenheit des Nutzers. Die Torbewegung dauert so lange wie lange man den Knopf drückt. Die Funksteuerung ist in dieser Betriebsart deaktiviert. OUTC Tabela 6. Betriebsart 6/C Betriebsart 6/C geschlossen Öffnen Schließen gestoppt geöffnet...
- Seite 14 5.4.8. Betriebsart 8/P. Diese Betriebsart funktioniert wie Betriebsart 7/PA. Der Unterschied ist, dass hier Funktion vom automatischen Zulauf (1-120 Sek.) und Funktion automatischer Zulauffunktion mit Lichtschranke deaktiviert sind. OUTC Betriebsart 8/P geschlossen Öffnen Schließen gestoppt geöffnet schließt das OPEN A Stop ** Revers schließt das Tor **...
- Seite 15 5.6. Lernfunktion in der erweiterten Version Diese Funktion dient zur genaueren Einstellung der Steuerung. Es ist möglich, die Öffnungs- und Schließzeit, Sanft-Anlauf und Sanft-Stopp und Verzögerung der Torflügel nach eigenem Bedarf einzustellen. Die folgenden Schritte für richtige Programmierung der Lernfunktion in der erweiterten Version: - Überprüfen Sie bitte, ob die Lichtschranken richtig angeschlossen wurden und richtig funktionieren - Vor der Programmierung sollte das Tor ganz geschlossen sein.
- Seite 16 6. Funkkarte EasyRX ACHTUNG! Die Funkkarte EasyRX ist ausschließlich für die Mitarbeit mit Steuerung EASY B231-DTM6 vorgesehen. Diese Funkkarte ist nicht separat zu benutzen. 6.1.Allgemeine Informationen Die Funkkarte EasyRX ermöglicht mit Hilfe von Handsendern der Serie DTM 433MHz die Torsteuerung EASY B231-DTM6 per Funk zu steuern. 6.2.Installation von Funkkarte EasyRX Als erster Schritt sollte man die Antenne an die Funkkarte anschließen.
- Seite 17 Blockade zu aktivieren, bitte zuerst gleichzeitig die beiden Knöpfe A und B auf der Funkkarte drücken und dann einen Knopf ( egal welchen) loslassen. Der zweite Knopf sollte man bis zum Ende des ganzen Prozesses gedrückt halten. Nach 4 Sekunden wird LED Signaldiode A aufleuchten ( Das bedeutet, dass die Blockade aktuell deaktiviert ist).
- Seite 18 6.7. Einzelnen Handsender löschen ACHTUNG! Wenn man zu lang Knöpfe auf der Funkkarte gedrückt hält (über 10 Sekunden), kann der Funkkartespeicher formatiert werden, was verursacht, dass ALLE Handsender gelöscht werden. gleichzeitig Knöpfe beliebige Taste des A und B gedrückt Senders, der zu halten löschen ist , drücken Abb.
-
Seite 19: Technische Überprüfungstests
7. Technische Überprüfungstests 7.1.Allgemeine Hinweise Nach der kompletten Montage wird empfohlen mit Hilfe folgender Ratschlägen die Gesamtinstallation zu testen: - Wenn die Motoren mit inneren Endausschaltern für die Stromunterbrechung ausgestattet sind, so sind diese gem. entsprechenden Bedienungsanleitungen und technischen Karten einzustellen - Wenn man auf die Montage der Knöpfe von der manuellen Steuerung STOP verzichtet, sollte man die Klemmen STOP überbrucken. -
Seite 20: Garantie
8. Garantie Der Hersteller DTM System übergibt das funktionierende und betriebsbereite Gerät. Der Hersteller gewährt Garantie für 24 Monate ab dem Kaufdatum durch den Endverbraucher. Die Garantiedauer wird anhand von Herstellerplomben bestimmt, die auf jedem Produkt angebracht werden. Der Hersteller verpflichtet sich das Gerät kostenlos zu reparieren, wenn während der Garantiedauer herstellerverschuldete Mängel aufgetreten sind. - Seite 21 DTM System erklärt hiermit, dass die Torsteuerung mit der Richtlinie 2014/53/EU konform ist. Der Volltext der EU-Konformitätsbestätigung ist unter unser Website zugänglich. www.dtm.pl Das Symbol der durchgestrichenen Mülltone bedeutet, dass der Endverbraucher das so gekennzeichnete Produkt getrennt vom allgemeinen Hausmüll entsorgen soll. Zweck der Kennzeichnung mit dem Symbol ist, die Beseitigung von Elektro- und Elektronik-Altgeräten als unsortierbaren Abfall möglichst gering zu...
