VARIOREC
Funk-Notruftechnik
Batterie wechseln
Wandhalter abnehmen und das Funktastermodul entnehmen. Dann die Batterie des Funkastermoduls wie beschrieben wechseln. Wegen
der beim Öffnen des Moduls anfallenden Einzelteile dieses dazu am besten auf ein größeres, weiches Tuch legen. Beim Montieren
unbedingt auf die richtige Lage der Rastelemente an der Fronteinlage, Kappe, Sendebaugruppe und Modulwanne achten.
Wichtig
Nach jedem Batteriewechsel ist immer die Rufauslösung und Funkreichweite wie bei einer Erstinbetriebnahme zu prüfen.

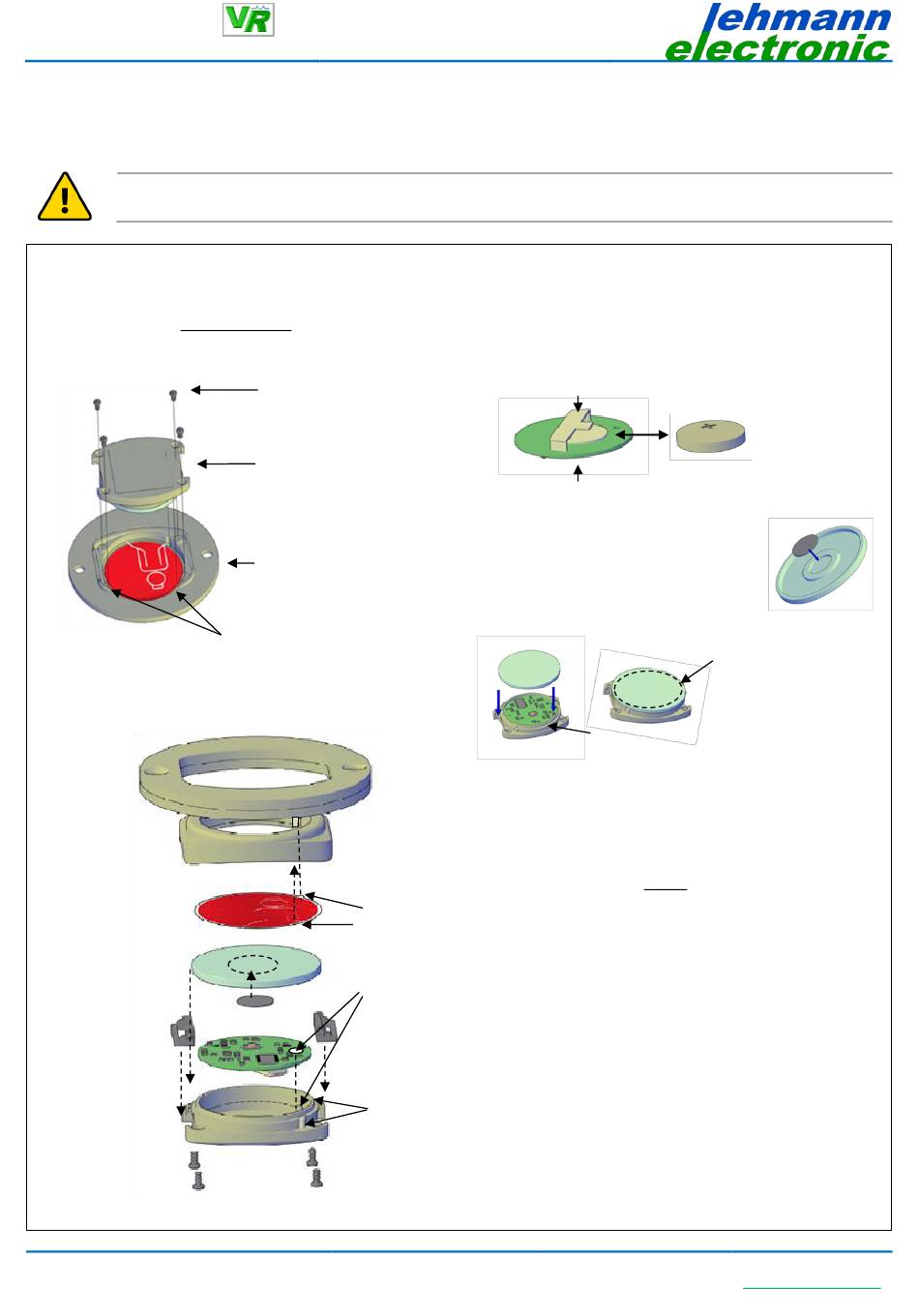

Bildfolge 4: Batterie wechseln
1.
Funktaster-Basismodul gemäß Bildfolge 2 abbauen und mit der Vorderseite auf ein Tuch legen.
2.
Die 4 St. Montageschrauben mit einem geeigneten Kreuzschlitz-Schraubendreher herausdrehen (Abb. 1).
3.
Modulkappe abnehmen (Abb. 1). Einzelteile vorsichtig entnehmen und sorgfältig aufheben.
4.
Batterie mit einem nichtmetallischen Stift aus dem Batteriehalter schieben und gegen eine neue tauschen (Abb. 2).
Abb. 1: Kappe abnehmen
Abb. 5: Übersicht Einzelteile-Anordnung
Modulkappe
Fronteinlage
Silikon-Abdichtung
Tastscheibe
Halteclipse (beidseitig)
Sender-Baugruppe
(Batterie ist unten)
Modulwanne
Montageschrauben
Lichtsignal- und Personenfunk-Technologien
Lehmann Electronic GmbH Niederkassel
Anleitung
VarioMobil
4 x Montageschraube
(Ausf.: Kreuzschlitz)
Modulwanne mit
Senderbaugruppe
Modulkappe
mit Fronteinlage
Rastnasen-Aussparungen
für die Fronteinlage und
Modulwanne
Montagering zur
Wandbefestigung
Rastnasen zur
Modulkappe
Loch für Rastnase
der Modulwanne
Rastnase der
Modulwanne
für die Modulkappe
Reha- und Pflegetechnik
Copyright © 2020
Funk Wand-Zug-Taster
Abb. 2: Knopfzelle wechseln
Batteriehalter
Senderbaugruppe mit Batterie
Abb. 3: Tastscheibe einlegen
Tastscheibe bündig in die
Aussparung der Silikon-Abdichtung
drücken
Abb. 4: Silikondichtung auflegen
Silikondichtung umlaufend bündig andrücken
Zusammenbau
5.
Senderbaugruppe mit der Batterie nach unten
unter Beachtung der Rastnase in die Modulwanne
einsetzen (Abb. 5).
6.
Darauf achten, dass die Tastscheibe in der
Silikondichtung bündig eingedrückt ist (Abb. 3).
7.
Silikondichtung auf die Modulwanne aufsetzen
und andrücken (Abb. 4).
8.
Fronteinlage mit Schrift nach aussen in die
Modulkappe legen. Dabei auf die Rastnasen
achten (Abb. 1 und 5).
9.
Kappe mit den Rastnasen-Aussparungen (Abb. 5)
über die beiden Rastnasen an der Modulwannen-
Aussenseite sorgfältig aufsetzen.
10. Beide Modulseiten müssen sich nun leichtgängig
bündig zusammendrücken lassen (ansonsten
stimmt die Rastnasen- Ausrichtung nicht).
11. Die 4 St. Montageschrauben wieder einsetzen
und
(nicht zu fest, um den Kunststoff nicht zu
beschädigen) zuschrauben (Abb. 1).
12. Funktaster-Basismodul
montieren.
Tel.: +49 2208 9492 0
LE237 V1.16 Seite 4 von 4
Knopfzelle -
glatte Seite ist oben
Umlaufender Auflage-Rand
nach
Fax.: +49 2208 9492 32
www.lehmannweb.de
