VARIOREC
Funk-Notruftechnik
Konformität und gesetzliche Regelungen
Hiermit erklärt Lehmann Electronic, dass sich das Produkt soweit zutreffend in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV RL
2014/30/EU, der RED RL 2014/53/EU, der und der RoHS RL 2011/65/EU befinden. Die vollständigen Konformitätserklärungen finden Sie im Internet unter www.lehmannweb.de.
REACH Verordnung Im Sinne der Verordnung sind wir nachgeschalteter Anwender. Das Produkt ist nicht kennzeichnungspflichtig. Weitere Informationen sind auf der Homepage einsehbar.
Anlagen
Wandmontage
Wichtig: Die Schrauben nicht zu fest anziehen, um das Kunststoffmaterial nicht zu beschädigen.

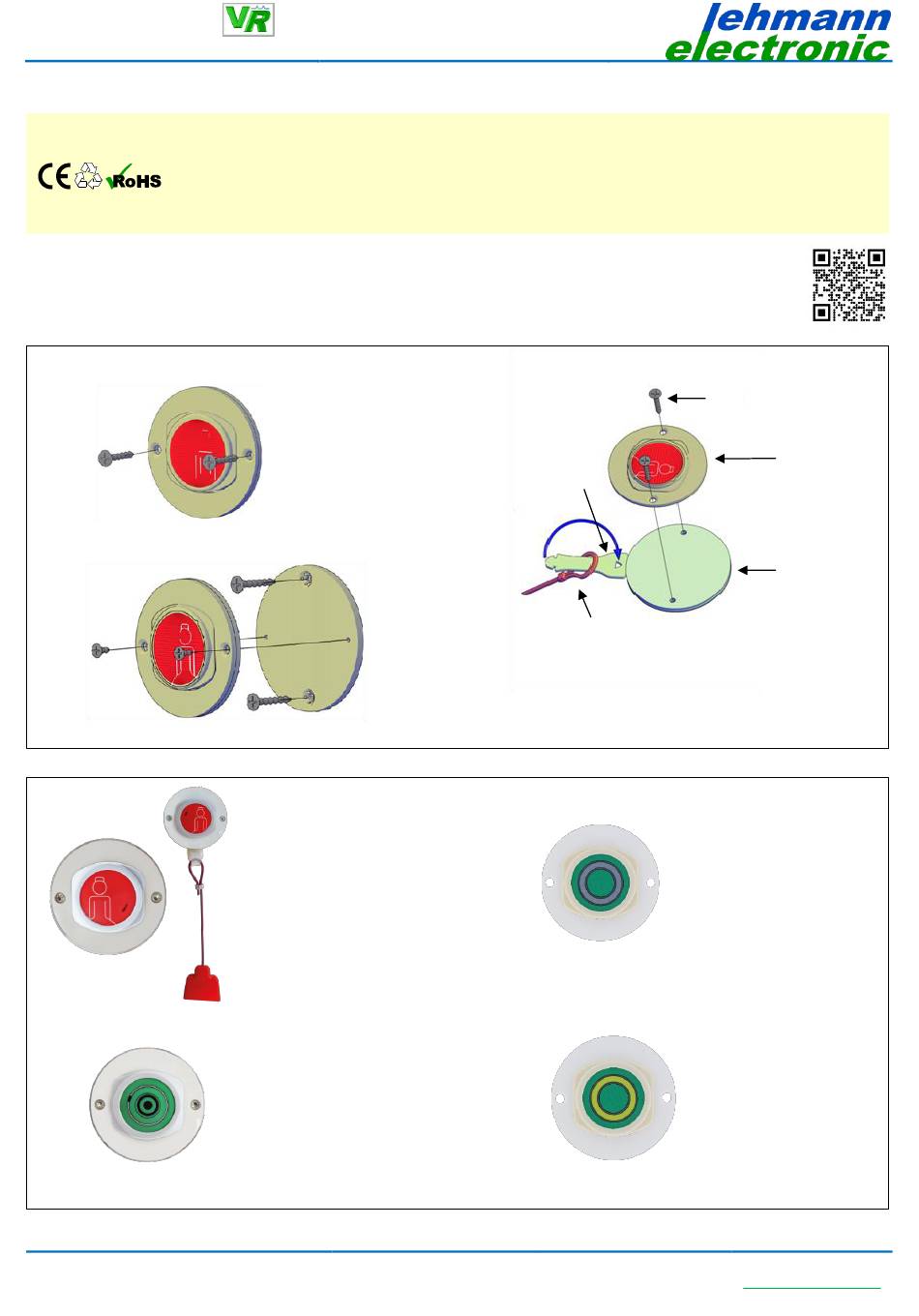

Bildfolge 2: Montagevarianten
Abb.1: Direktmontage
3,5 x 35 mm
Abb. 2: Montage mit Wandadapter
M 2,9 x 6 mm
Bildfolge 3: Funktionsbeispiele (Referenz: Rufnorm DIN VDE 0834 T1)
Abb. 1: Ruftaster
Abb. 2: Abstelltaster / Anwesenheitstaster
Lichtsignal- und Personenfunk-Technologien
Lehmann Electronic GmbH Niederkassel
Anleitung
VarioMobil
Wandadapter
(Zubehörteil)
3,5 x 35 mm
Kennzeichen:
Rote Farbe und
Schwesternsymbol
Funktion:
Löst einen Ruf aus,
bei aktiver Anwesenheit
einen Notruf
Funktion Abstelltaster
Kennzeichen: Grüne Farbe
Funktion: Stellt einen Ruf ab
Funktion Anwesenheitstaster
Kennzeichen: Grüne Farbe
Funktion: Aktiviert / Deaktiviert
die Anwesenheitsfunktion
Reha- und Pflegetechnik
Copyright © 2020
Funk Wand-Zug-Taster
Abb. 3: Zugtastermontage
3,5 x 35 mm
Zugtaster-Schlaufe
umbiegen und durch
das Loch befestigen
Zugschnur-Schlaufe einhängen
Abb. 3: Rückstelltaster
Abb. 4: Pflegetaster
Tel.: +49 2208 9492 0
LE237 V1.16 Seite 3 von 4
Schrauben zur Funktaster-
und Wandmontage
Funktaster-
Basismodul
Zugtaster-
Unterteil
Kennzeichen:
Grüne Farbe und
Grauer Ring
Funktion:
Stellt einen Ruf am
zugehörigen Empfänger
zurück
Kennzeichen:
Grüne Farbe und
Gelber Ring
Funktion:
Versetzt den zugehörigen
Empfänger in den
Pflegemodus
Fax.: +49 2208 9492 32
www.lehmannweb.de
