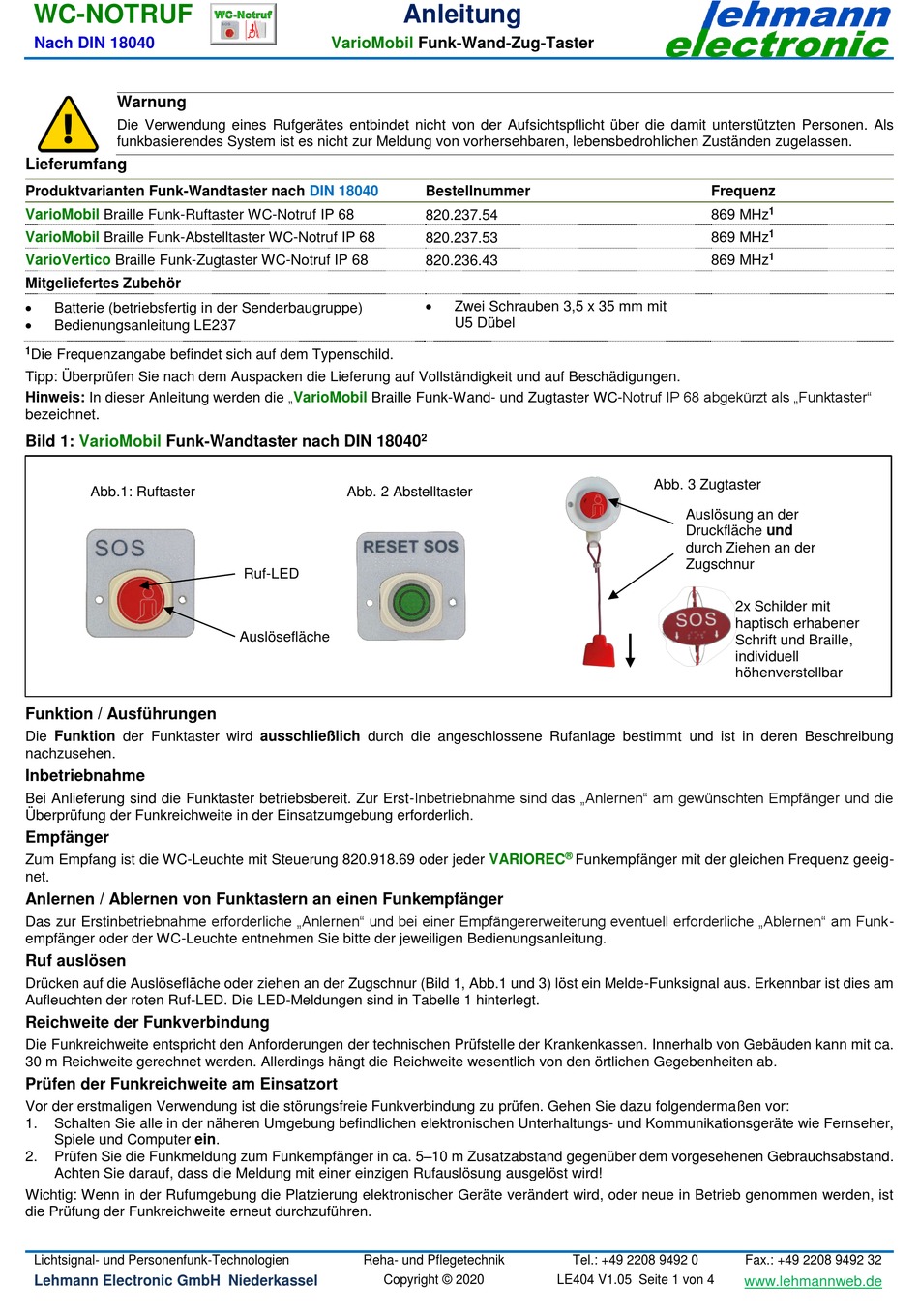

Lehmann electronic VarioMobil Anleitung

WC-NOTRUF
Nach DIN 18040
Warnung
Die Verwendung eines Rufgerätes entbindet nicht von der Aufsichtspflicht über die damit unterstützten Personen. Als
funkbasierendes System ist es nicht zur Meldung von vorhersehbaren, lebensbedrohlichen Zuständen zugelassen.
Lieferumfang
Produktvarianten Funk-Wandtaster nach
VarioMobil Braille Funk-Ruftaster WC-Notruf IP 68
VarioMobil Braille Funk-Abstelltaster WC-Notruf IP 68
VarioVertico Braille Funk-Zugtaster WC-Notruf IP 68
Mitgeliefertes Zubehör

Batterie (betriebsfertig in der Senderbaugruppe)

Bedienungsanleitung LE237
1
Die Frequenzangabe befindet sich auf dem Typenschild.
Tipp: Überprüfen Sie nach dem Auspacken die Lieferung auf Vollständigkeit und auf Beschädigungen.
Hinweis: In dieser Anleitung werden die
bezeichnet.
Bild 1: VarioMobil Funk-Wandtaster nach DIN 18040
Abb.1: Ruftaster
Funktion / Ausführungen
Die Funktion der Funktaster wird ausschließlich durch die angeschlossene Rufanlage bestimmt und ist in deren Beschreibung
nachzusehen.
Inbetriebnahme
Bei Anlieferung sind die Funktaster betriebsbereit. Zur Erst-Inbetriebnahme sind das „Anlernen" am gewünschten Empfänger und die
Überprüfung der Funkreichweite in der Einsatzumgebung erforderlich.
Empfänger
Zum Empfang ist die WC-Leuchte mit Steuerung 820.918.69 oder jeder
net.
Anlernen / Ablernen von Funktastern an einen Funkempfänger
Das zur Erstinbetriebnahme erforderliche „Anlernen" und bei einer Empfängererweiterung eventuell erforderliche „Ablernen" am Funk-
empfänger oder der WC-Leuchte entnehmen Sie bitte der jeweiligen Bedienungsanleitung.
Ruf auslösen
Drücken auf die Auslösefläche oder ziehen an der Zugschnur (Bild 1, Abb.1 und 3) löst ein Melde-Funksignal aus. Erkennbar ist dies am
Aufleuchten der roten Ruf-LED. Die LED-Meldungen sind in Tabelle 1 hinterlegt.
Reichweite der Funkverbindung
Die Funkreichweite entspricht den Anforderungen der technischen Prüfstelle der Krankenkassen. Innerhalb von Gebäuden kann mit ca.
30 m Reichweite gerechnet werden. Allerdings hängt die Reichweite wesentlich von den örtlichen Gegebenheiten ab.
Prüfen der Funkreichweite am Einsatzort
Vor der erstmaligen Verwendung ist die störungsfreie Funkverbindung zu prüfen. Gehen Sie dazu folgendermaßen vor:
1. Schalten Sie alle in der näheren Umgebung befindlichen elektronischen Unterhaltungs- und Kommunikationsgeräte wie Fernseher,
Spiele und Computer ein.
2. Prüfen Sie die Funkmeldung zum Funkempfänger in ca. 5–10 m Zusatzabstand gegenüber dem vorgesehenen Gebrauchsabstand.
Achten Sie darauf, dass die Meldung mit einer einzigen Rufauslösung ausgelöst wird!
Wichtig: Wenn in der Rufumgebung die Platzierung elektronischer Geräte verändert wird, oder neue in Betrieb genommen werden, ist
die Prüfung der Funkreichweite erneut durchzuführen.
Lichtsignal- und Personenfunk-Technologien
Lehmann Electronic GmbH Niederkassel
Anleitung
VarioMobil
DIN 18040
„VarioMobil Braille Funk-Wand- und Zugtaster WC-Notruf IP 68 abgekürzt als „Funktaster"
Abb. 2 Abstelltaster
Ruf-LED
Auslösefläche
Reha- und Pflegetechnik
Copyright © 2020
Funk-Wand-Zug-Taster
Bestellnummer
820.237.54
820.237.53
820.236.43

Zwei Schrauben 3,5 x 35 mm mit
U5 Dübel
2
®
VARIOREC Funkempfänger mit der gleichen Frequenz geeig-
Tel.: +49 2208 9492 0
LE404 V1.05 Seite 1 von 4
Frequenz
1
869 MHz
1
869 MHz
1
869 MHz
Abb. 3 Zugtaster
Auslösung an der
Druckfläche und
durch Ziehen an der
Zugschnur
2x Schilder mit
haptisch erhabener
Schrift und Braille,
individuell
höhenverstellbar
Fax.: +49 2208 9492 32
www.lehmannweb.de
