Sygonix SY-3530658 Bedienungsanleitung

Bedienungsanleitung

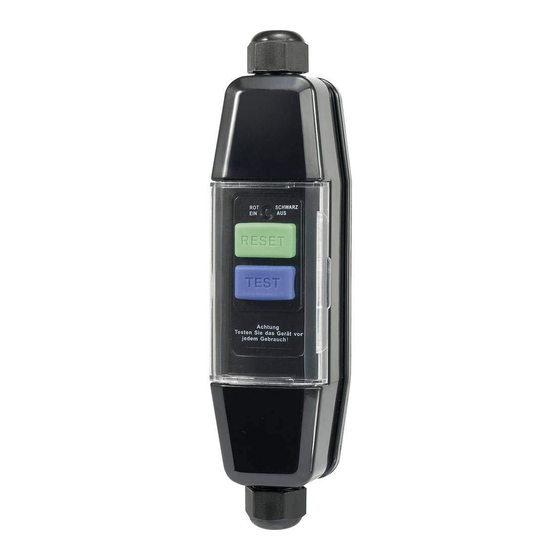

Personenschutz-Zwischenschalter
Best.-Nr. 1765329
Bestimmungsgemäße Verwendung
Der Personenschutz-Zwischenschalter erkennt Fehlerströme und unterbricht bei deren Auftreten (>10 mA)
die Stromversorgung eines an ihm angeschlossenen Verbrauchers (Ausschaltzeit <30 ms).
Das Produkt ist spritzwassergeschützt nach IP55 und kann im Innen- oder Außenbereich betrieben
werden. Vor der Inbetriebnahme müssen noch entsprechende Anschlusskabel montiert werden (siehe
Abschnitt „Montage").
Die Sicherheits- und Bedienhinweise dieser Bedienungsanleitung sind unbedingt zu beachten. Sie dienen
nicht nur dem Schutz des Geräts, sondern besonders dem Schutz Ihrer Gesundheit. Lesen Sie sich deshalb
die komplette Bedienungsanleitung durch, bevor Sie das Produkt verwenden.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• Personenschutz-Zwischenschalter
• Typenschild in verschiedenen Sprachen
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen
auf der Webseite.
Symbol-Erklärungen
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser
Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine
Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Öffnen, Umbauen und/
oder Verändern des Produkts nicht gestattet (bis auf die in dieser Bedienungsanleitung
beschriebenen Montagearbeiten der Anschlusskabel).
• Der Aufbau des Produkts entspricht der Schutzklasse I.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Halten Sie Kinder fern von
dem Produkt.
• Das Produkt darf im Innen- und Außenbereich betrieben werden (Schutzart IP55).
• Platzieren Sie den Personenschutz-Zwischenschalter so, dass er nicht in oder unter
Wasser liegt. Dadurch kann Wasser eindringen! Der Personenschutz-Zwischenschalter ist
nicht geeignet zum Betrieb in oder unter Wasser! Es besteht Lebensgefahr durch einen
elektrischen Schlag!
• Ein offensichtlich beschädigter Verbraucher darf nicht am Personenschutz-Zwischenschalter
angeschlossen werden.
• Der Personenschutz-Zwischenschalter schaltet bei einem Fehlerstrom >10 mA die
Netzspannung für den angeschlossenen Verbraucher ab (zweipolige Abschaltung). Trotzdem
können unter ungünstigen Umständen Personenschäden durch einen elektrischen Schlag
nicht ausgeschlossen werden! Suchen Sie ggf. nach einem elektrischen Schlag einen Arzt
auf!
• Die Verwendung des Personenschutz-Zwischenschalters stellt nur eine grundlegende
Sicherheitsmaßnahme dar. Achten Sie immer auf die sachgemäße Verwendung Ihrer
elektrischen Verbraucher.
• Falls das Gehäuse des Personenschutz-Zwischenschalters oder die von Ihnen
angeschlossenen Kabel beschädigt sind, betreiben Sie das Produkt nicht mehr! Falls es
noch mit der Netzspannung verbunden ist, so berühren Sie weder den Personenschutz-
Zwischenschalter noch den angeschlossenen Verbraucher oder die Kabel! Schalten Sie
zuerst die Netzsteckdose, an der der Personenschutz-Zwischenschalter angeschlossen ist,
allpolig ab (Sicherungsautomat und zugehörigen FI-Schutzschalter abschalten). Trennen Sie
erst danach den Personenschutz-Zwischenschalter von der Netzspannung. Bringen Sie das
Produkt in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
Montage
• Nicht hintereinanderstecken! Es besteht Brandgefahr! Bevor der Personenschutz-
Zwischenschalter verwendet werden kann, müssen geeignete Anschlusskabel montiert
werden.
• Die Installation des Produkts darf nur durch eine qualifizierte Elektrofachkraft (z.B. Elektriker)
erfolgen, die mit den einschlägigen Vorschriften (z.B. VDE) vertraut ist!
• Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht nur sich selbst,
sondern auch andere!
• Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie die Montage nicht selbst
vor, sondern beauftragen Sie einen Fachmann.
• Während der Montage darf der Personenschutz-Zwischenstecker nicht mit der Netzspannung
verbunden sein! Es besteht Lebensgefahr durch einen elektrischen Schlag!
• Zum Anschluss an den Personenschutz-Zwischenschalter dürfen nur geeignete flexible
Anschlusskabel für den Außenbereich verwendet werden. Schließen Sie niemals
dünne Netzanschlusskabel an, die für den Innenbereich vorgesehen sind! Auch starre
Installationskabel dürfen nicht verwendet werden.
• Entfernen Sie die Abdeckung auf der Rückseite des Personenschutz-Zwischenschalters.
Dazu sind 4 Schrauben herauszudrehen.
• Innen im Kunststoffgehäuse finden Sie neben den beiden 3poligen Schraubklemmen die Aufschrift
„POWER" und „LOAD".
An den 3 Schraubklemmen (L + N + Schutzleiter/PE), die mit „POWER" gekennzeichnet sind,
wird die Netzzuleitung angeschlossen.
Die 3 Schraubklemmen, die mit „LOAD" gekennzeichnet sind, dienen zum Anschluss an den
Verbraucher.
• Schieben Sie das jeweilige Anschlusskabel durch die Verschlussmutter und die Gummidichtung.
Verwenden Sie nur ein flexibles Anschlusskabel, das für den Einsatz im Außenbereich geeignet ist.
Das Anschlusskabel darf nicht locker sitzen, sondern muss sich fest einschieben lassen. Andernfalls ist
die Schutzart IP55 nicht gewährleistet!
Isolieren Sie das Kabel etwa 2 cm ab. Isolieren Sie dann die drei Einzelleitungen ca. 6 - 8 mm ab und
verwenden Sie geeignete Adernendhülsen.
• Die Schraubklemmen sind jeweils gekennzeichnet (L + N + Erdungssymbol/PE). Stecken Sie die 3
farbigen Einzelleitungen in die zugehörigen Schraubklemmen (braunes Kabel = Schraubklemme L, blaues
Kabel = Schraubklemme N, gelb/grünes Kabel = Schraubklemme mit Erdungssymbol) und schrauben
Sie diese fest.
• Fixieren Sie nun die Verschlussmutter und kontrollieren Sie, ob das Kabel sicher abgedichtet wird und die
Zugentlastung gewährleistet ist.
• Setzen Sie die Abdeckung auf und schrauben Sie sie mit den zu Beginn entfernten 4 Schrauben fest.
Achten Sie dabei unbedingt darauf, dass der Dichtungsgummi für die Abdeckung in seinem
Schlitz liegt und er nicht durch die Abdeckung gequetscht wird. Wenn der Dichtungsgummi
nicht korrekt in seinem Schlitz liegt, ist der Schutz nach IP55 nicht gewährleistet, Wasser kann
eindringen, Lebensgefahr durch einen elektrischen Schlag!
Inbetriebnahme
Vor jeder Inbetriebnahme ist die Auslösung des Personenschutz-Zwischenschalters zu testen.
Im Lieferumfang befinden sich Typenschilder in verschiedenen Sprachen. Überkleben Sie das
deutschsprachige Typenschild des Produkts mit demjenigen in der für Sie passenden Sprache.
• Verbinden Sie den Personenschutz-Zwischenschalter mit der Netzspannung.
• Öffnen Sie die transparente Kunststoffabdeckung. Drücken Sie die Taste „TEST" des Personenschutz-
Zwischenschalters, er muss hörbar auslösen. Die Kontrollleuchte oberhalb des „RESET"-Tasters erlischt.
• Drücken Sie die Taste „RESET" des Personenschutz-Zwischenschalters (ggf. zweimal betätigen, wenn
die Kontrollleuchte beim ersten Betätigen nicht aufleuchtet), er ist jetzt betriebsbereit, die Kontrollleuchte
muss nun wieder aufleuchten.
Ist dies nicht der Fall, so überprüfen Sie die Netzzuleitung. Ist die Netzspannung vorhanden, so hat
der Personenschutz-Zwischenschalter aufgrund eines Fehlerfalls des angeschlossenen Verbrauchers
ausgelöst und verhindert die erneute Aktivierung.
Wenn der Personenschutz-Zwischenschalter ausgelöst hat, so betreiben Sie ihn nicht mehr!
berprüfen Sie den Verbraucher (oder das Kabel) auf evtl. Schäden, bringen Sie die Produkte
im Zweifelsfall in eine Fachwerkstatt bzw. lassen Sie sie von einem Fachmann (z.B. Elektriker)
überprüfen.
• Soll der Betrieb des Verbrauchers beendet werden, so schalten Sie diesen aus (sofern er über einen
eigenen Netzschalter verfügt) und trennen Sie den Personenschutz-Zwischenschalter von der
Netzspannung.
Wartung & Pflege
• Das Produkt ist für Sie wartungsfrei.
• Bevor Sie das Produkt reinigen, trennen Sie es von der Netzspannung.
• Reinigen Sie die Außenseite nur mit einem trockenen, sauberen, weichen Tuch. Verwenden Sie auf keinen
Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse angegriffen oder
die Funktion beeinträchtigt werden könnte.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Sie
erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Betriebsspannung ................................. 220 - 240 V/AC, 50 Hz
Gesamt-Anschlussleistung ................... Max. 3600 W
Schutzart .............................................. IP55
Betriebsort ............................................ Innen- und Außenbereich
Nenn-Fehlerstrom ................................. 10 mA
Ausschaltzeit ........................................ <30 ms
Betriebsbedingungen ............................ -25 to +40 °C, < 90 % rF, (nicht kondensierend)
Lagerbedingungen ................................ -25 to +40 °C, < 90 % rF, (nicht kondensierend)
Abmessungen (L x W x H) .................... 199 x 54 x 46.5 mm
Gewicht ................................................. 200 g
