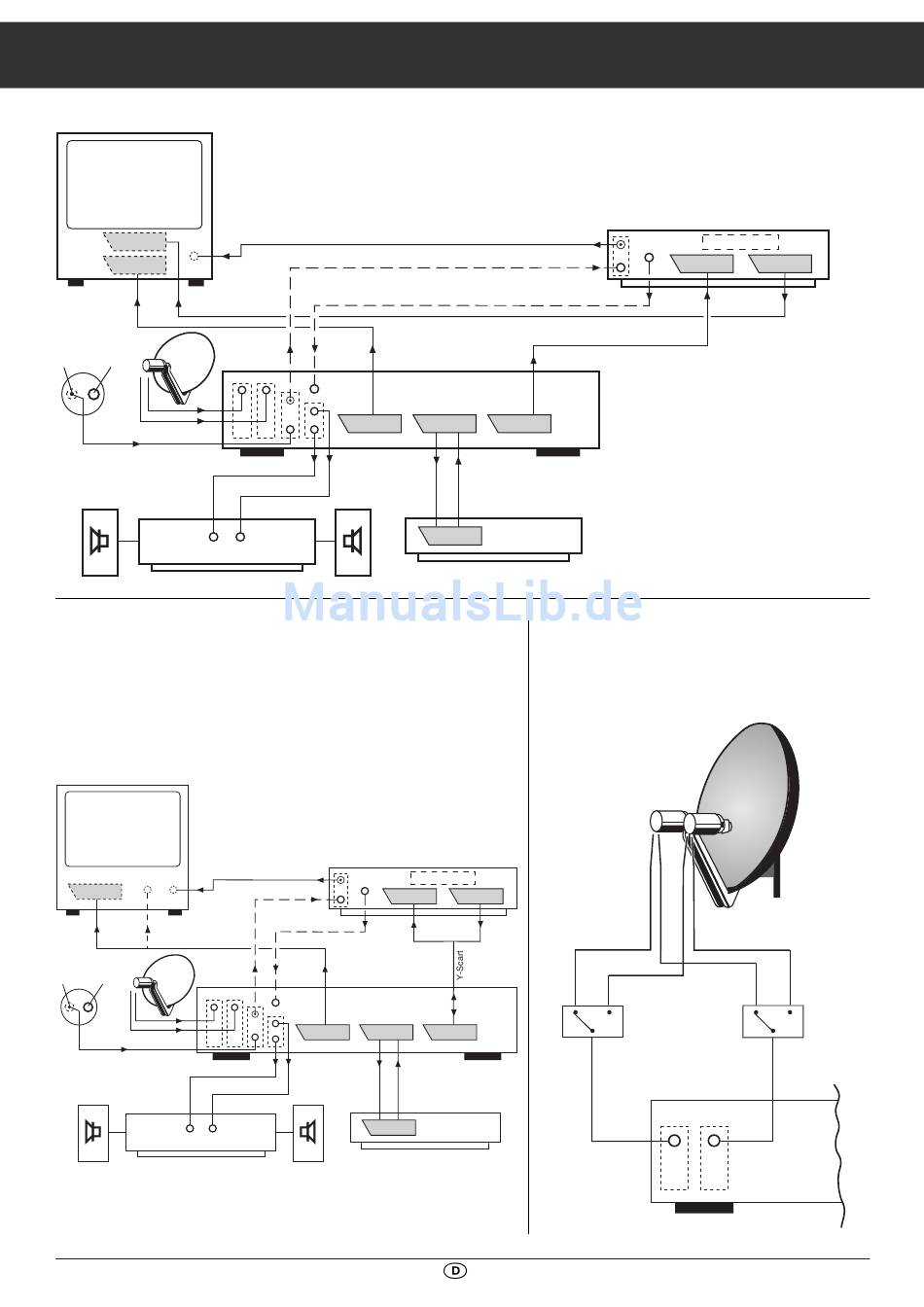

Anschluß-Beispiele
AV2
AV1
TV
Radio
terr. HF-Signal
L
HiFi-Amplifier
TV-Gerät mit 1 EURO-AV- oder 1 DIN-AV-Buchse/
Videorecorder (VCR) mit 2 EURO-AV-Buchsen /
Decoder
Diese Schaltungsvariante wird benötigt, um Info-Tafeln des
Videorecorders auf dem Bildschirm des TV-Gerätes zu
sehen.
Dazu ist ein spezielles Y-Scart Kabel nötig, Anfragen bitte
über den GRUNDIG Kundendienst.
EURO AV
DIN AV
TV
Radio
A
terr. HF-Signal
L
R
HiFi-Amplifier
Remote control (Timer)
A
B
TV
R
AV 2
Remote control (Timer)
B
TV
Decoder
STR 322
Decoder
VCR
Decoder
Multifeed-Antenne anschließen
Anschluß des Receivers an eine Multifeed-Antenne mit zwei
Twin LNCs gleicher LO-Frequenz über zwei 22 kHz
Umschaltrelais, z.B. für Astra 19,2° und Eutelsat 13° Ost.
VCR
AV 1
STR 322
VCR
Decoder
9
VCR
AV 2
TV-Gerät mit 2 EURO-AV-Buchsen /
Videorecorder mit 2 EURO-AV-Buchsen /
Decoder
Diese Schaltungsvariante wird benötigt, um
Info-Tafeln des Videorecorders auf dem Bild-
schirm des TV-Gerätes zu sehen.
22 KHz
A
B
AV1
22 KHz
STR 322
