AUF EINEN BLICK

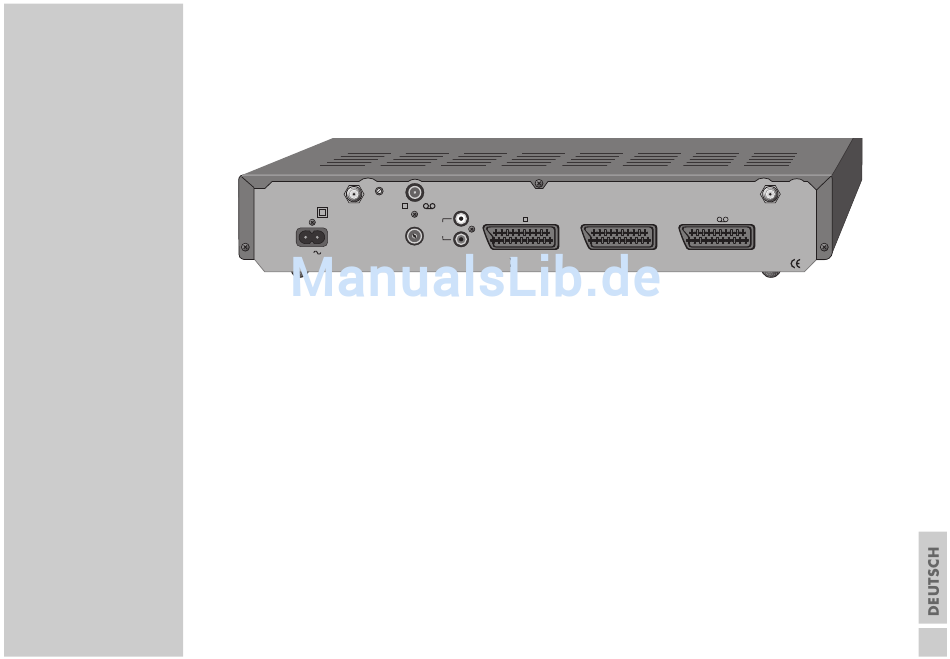

Rückseite des Satellitenreceivers
CH.
ADJ.
INPUT A
MAINS
13V/18V
INPUT
350mA DC
230V
50/60 Hz
30W MAX.

MAINS INPUT

Input A
Input B
CH.ADJ
TV/VCR
AERIAL

AUDIO OUT

L R
TV
DECODER
VCR
Hinweis:
Das Typenschild befindet sich am Gehäuseboden.
____________________________________________________________________
TV /VCR
L
TV
AERIAL
AUDIO
OUT
R
DO NOT REMOVE COVERS
HAZARD-LIVE PARTS
Buchse für steckbares Netzkabel.
Eingangsbuchsen und für Satellitenantenne (Schraubanschlüsse).
A B
Beide Empfangsteile (INPUT
gespeist werden.
Einsteller für Modulator-Ausgang.
Buchse Modulator-Ausgang (VHF/UHF).
Buchse terrestrischer Antennen-Eingang (VHF/UHF).
Buchsen Stereoton-Ausgang für eine HiFi-Anlage,
L = linker Kanal, R = rechter Kanal.
EURO-AV-Buchse für TV-Gerät.
EURO-AV-Buchse für externen Decoder (z.B. Première).
EURO-AV-Buchse für Videorecorder (VCR).
DECODER VCR
A und INPUT B) müssen von demselben Satelliten
INPUT B
13V/18V
350mA DC
MADE IN U.K.
11
