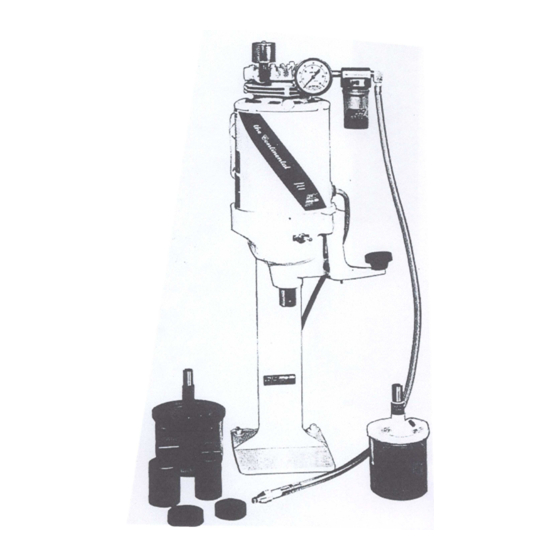

- Seite 1 Arbeitsanlei- tung Power Continental Mixer Vakuum- Anmischgerät...
- Seite 2 Es war eine kluge Entscheidung, dass Sie sich die- ses Gerät zugelegt haben. Seit über 20 Jahren sind Whip Mix Vakuum Anmisch- und Einbettgeräte in der ganzen Welt Tag für Tag in Zahnarztpraxen und Zahntechnischen Laboratorien im Einsatz. Viele tau- send Techniker freuen sich über die einfache Hand-...
- Seite 3 Handspate! untereinander. Es soll kein nach abwärts zeigen, das Ölerglas mit dem mitgelie- trockenes Pulver oder größere Klumpen übrig blei- ferten Whip Mix Spezialöl VV 56 bis zur Markierung ben. Danach Handspatel am Rührwerk und nicht am auffüllen. Ölerglas fest an den Ölerkopf anschrauben.
- Seite 4 Minute weiter laufen, um Feuchtigkeit aus der Vaku- andere Materialien kann — abhängig von ihrem spe- umpumpe zu entfernen und die Pumpe wieder mit Öl zifischen Gewicht — davon abweichen! zu versorgen. WAR- 6. Noch während des Rüttelns nimmt man den De- ckel mit Rührwerk langsam weg und zieht dabei das Rührblatt an der Seite des Bechers entlang, Hier- durch fließt die Mischung unter Vibration von dem...
- Seite 5 Schmiermittel LUBRIPLATE wurde Werk auf den Paddelschaft und die O-Ringe der Vac-U- Mixer aufgetragen. dürfte für mehrere Wochen ausreichen. Später sollte LUBRIPLATE mehrmals jährlich dünn aufgetragen werden. Dazu schrauben Sie die Schlitzkupplung am Ende des Paddels ab und ziehen das Paddel aus dem Deckel. Wischen Sie den Paddelschaft ab, und ziehen Sie ein Tuch durch die Paddelführung im Deckel.
-
Seite 6: Ersatzteile Und Zubehör
Ersatzteile und Zubehör 6011-1 Zwischenstück (nicht einzeln zu kaufen) 6011 Schalldämpfer 6324 Manometer 6012 Öler kompl. 6014-1 Motorschalter 6106 Vibratorarm 6006 Vibratorfeder 6007 Vibratorknopf 6109 Vibratorklammer 10. 6103 Vibratorstößel 11. 6380 Tischstativ beige... - Seite 7 12. 5700 Vakuumschlauch kompl.
- Seite 8 Schalldämpfer 6011 kann nur noch komplett gekauft werden Öler 6012 (Querschnitt) 60124 Ölerdocht (sollte bis ins Zwischenstück reichen) 60127 Zwischenstück 60121 Öleroberteil 6040 Korkdichtung 60126 Ölerknie Beschädigter Rand des Ölerglases bringt Vakuumverlust (SET) 7502 O-Ring Nr. 7 60129 Schlauchnippel 6013 Metalleinsatz (verhindert, dass Feuchtigkeit mit dem Filzfilter in Berührung kommt) 60125 Filzfiltersatz...
- Seite 9 dämpfer tropft.
- Seite 10 Vakuumpumpe An dieser Stelle berührt der Rotor fast den Pum- penring Der Pumpenring kann bewegt werden, wenn man die beiden Schrauben 6028 lockert. Überzeugen Sie sich vom exakten Abstand, in- dem Sie die Motorachse mit der Hand drehen. Draufsicht bei ab- Nach dem Wiederaufsetzen der Endplatte prüfen Sie durch das Drehen der Antriebswelle von genommener...
- Seite 11 Seit Februar 1987 sind die Vakuumanmischgeräte der Fir- so für eine einwandfreie Schmierung. ma Whip Mix mit einem rostfreien Rotor ausgestattet. Die- ser Rotor ist fest mit dem Motor verbunden. Reparaturen, bei denen dieser Rotor entfernt werden muss, dürfen nur Niedriges Vakuum von unserer Servicewerkstatt durchgeführt werden.
- Seite 12 Fehler/Störung Ursache Abhilfe Niedriges Vakuum undichte Stellen an Überprüfen ggf. auswechseln bzw. Vakuumschlauch O-Ringe ersetzen Plastikfilter Metallkappe (O-Ring) Ölerglas Öleroberteil- Gewinden Mischbecher abgenützte Pumpenflügel Auswechseln Feuchtigkeit im Pumpengehäuse Pumpengehäuse reinigen und leicht einölen verharztes oder verschmutztes Öl Pumpengehäuse reinigen, leicht einölen und Öl im Ölerglas wechseln Vakuumanzeiger bei ausge- Plastikfilter ganz oder teilweise verstopft...
- Seite 13 Ersatzteile für den Vac-U-Mixer 200 ml 300 ml 6400 4450 Schlitzkupplung Schlitzkupplung 6375 6375 Plastikdeckel Plastikdeckel 6401 O-Ring Nr. 4 6401 O-Ring Nr. 4 Plastikbecher 4002 Plastikbecher 4002 Paddel 6406 Paddel 6407 4455 ((Gips und Einbettmassen) 4458 (Alginat) 500 ml 875 ml 6500 6600...
