Basic-Line
Wartungsanleitung
Führungswagen Z-Achse
• Fahren Sie die Y-Achse zum rechten Anschlag.
• Entfernen Sie die linke Aussteifungsplatte
der Z-Achse. Vorher den Referenzschalter zu
entfernen ist nicht notwendig. Die Schmiernippel
der Führungswagen sind nun gut von der linken
Seite her zugänglich.
• Nehmen Sie die Abschmierung des unteren
Führungswagens vor, wie in Bild 48 gezeigt.
• Bei Maschinen mit Performance Kit
wiederholen Sie den Vorgang für den oberen
Führungswagen.
Spindelmutter Z-Achse
Der Schmiernippel an der Spindelmutter der Z-Achse
ist von hinten und oben gut zugänglich.
• Schmieren SIe die Z-Spindelmutter ab, wie in
Bild 49 gezeigt.
www.sorotec.de

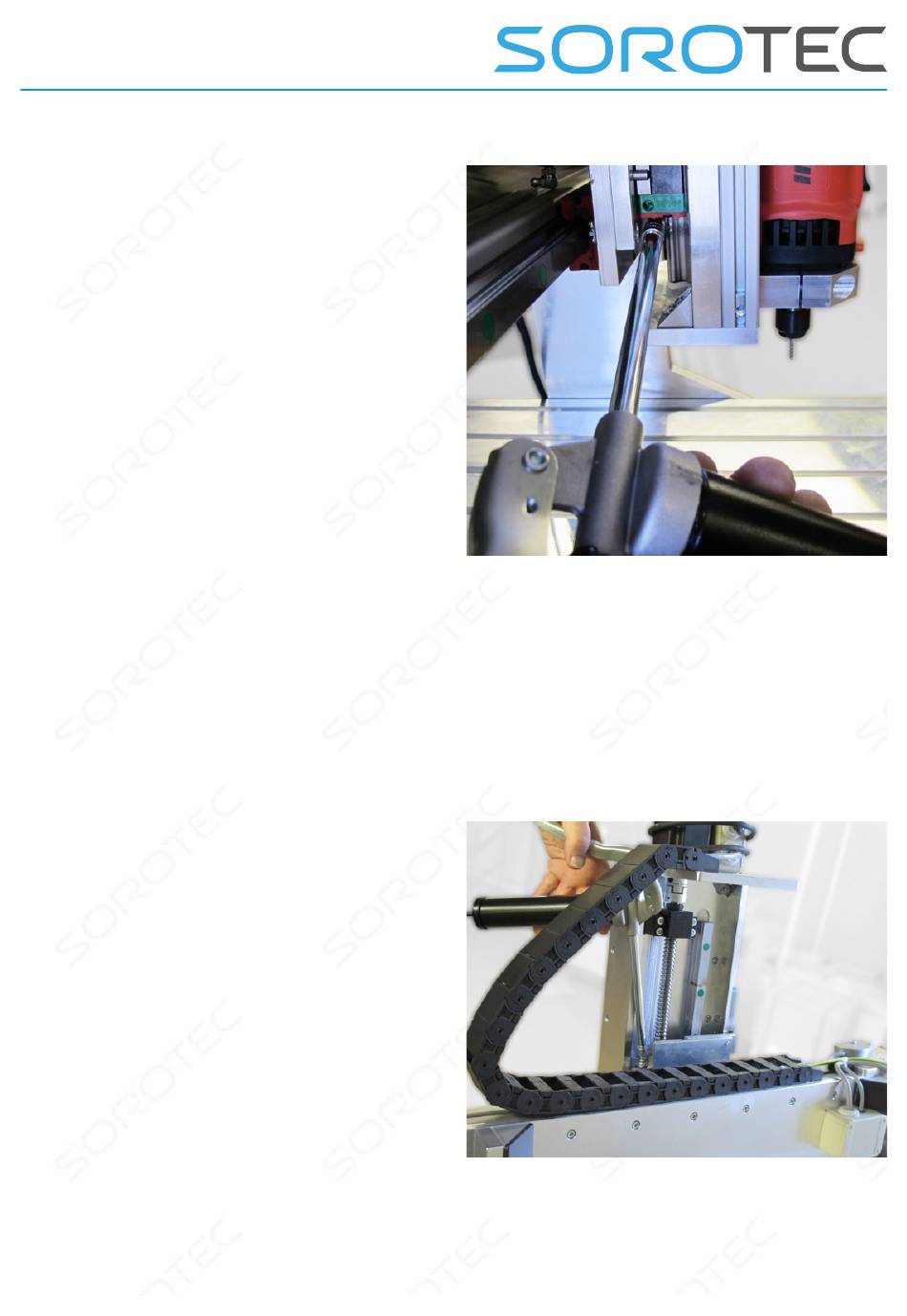

Bild 48: Abschmieren Führungswagen Z-Achse
Bild 49: Abschmieren Spindelmutter Z-Achse
