Basic-Line
Wartungsanleitung
Wartung
Bei normalem Gebrauch sollte die Portalfräsmaschi-
ne alle sechs Monate, spätestens aber nach zwölf
Monaten abgeschmiert werden. Gehen Sie dazu vor
wie folgt:
Alle Schmierpunkte
Entfernen Sie nach dem Abschmieren überschüssi-
ges Fett mit einem Lappen.
Führungswagen X-Achse
• Fahren Sie das Portal an den vorderen
Anschlag der X-Achse. Die Schmiernippel
der Führungswagen sind jetzt gut von vorne
erreichbar.
• Nehmen Sie links und rechts die Abschmierung
vor, wie in Bild 44 gezeigt.
• Bei einer Maschine mit Performance Kit
wiederholen Sie den Vorgang für die hinteren
Führungswagen von hinten aus.
Spindelmutter X-Achse
• Nehmen Sie die Abschmierung vor, wie in Bild
45 gezeigt.
Hinweis:
Der Schmiernippel der X-Spindelmutter ist nur
von unten erreichbar. Mit einer Wartungsöffung
im Unterbau der Maschine können Sie den Ab-
schmiervorgang vereinfachen.
Anderenfalls muss die Portalfräse zum Ab-
schmieren der X-Spindelmutter auf die Seite ge-
legtt oder hinten angehoben werden.
www.sorotec.de
Hinweis:
Als Fettpresse empfehlen wir das Set „Mini-Fett-
presse" aus dem Sorotec-Onlineshop (Art.-Nr.
SM.00018). Dem Bausatz der Maschine liegt
außerdem ein dünneres Rohr mit schlankerer
Düse bei. Diese Teile passen an jede handelsüb-
liche Fettpresse.
Zur Schmierung der Spindelmuttern und Füh-
rungswagen ist gebräuchliches Mehrzweckfett
ausreichend.

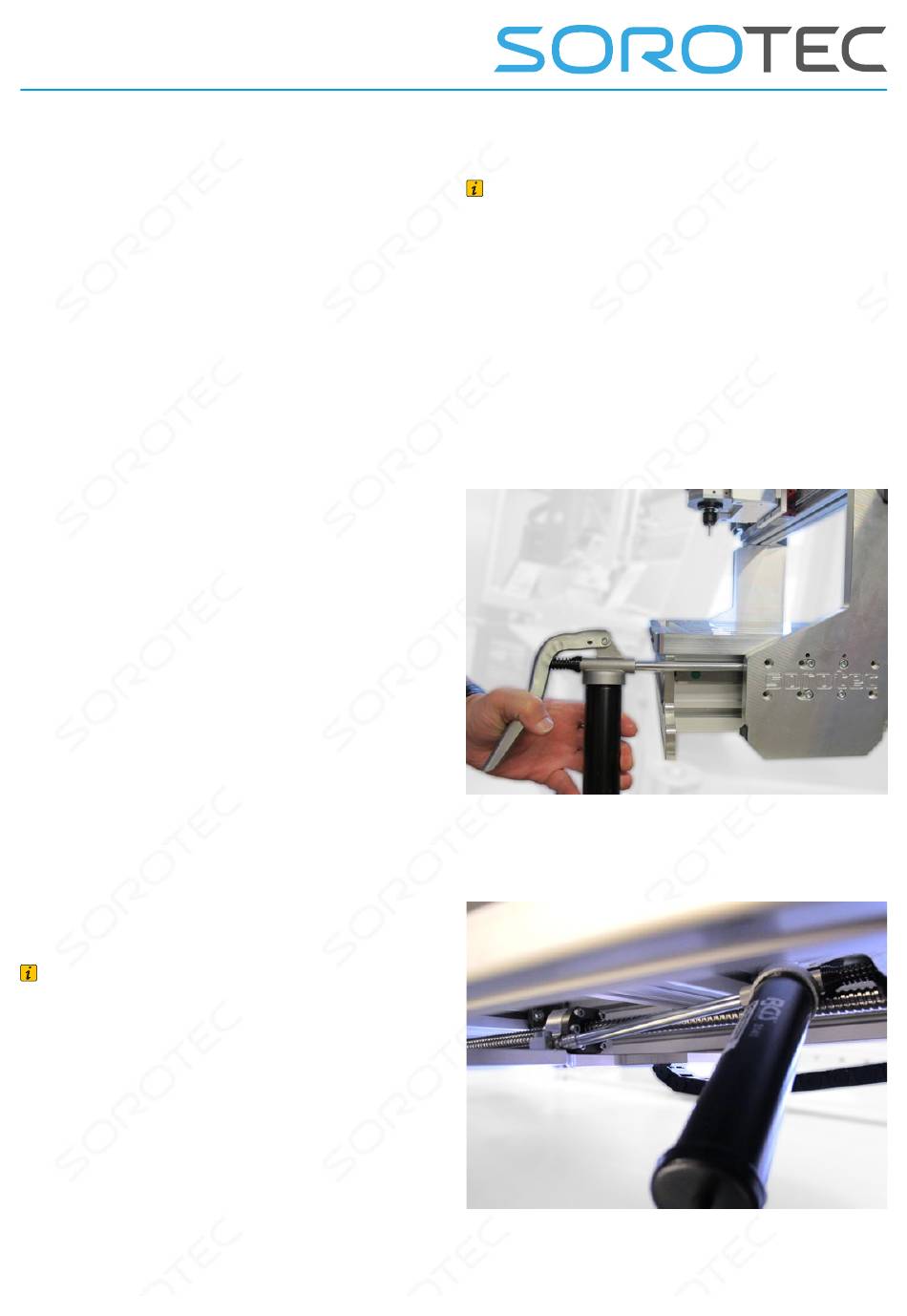

Bild 44: Abschmieren vordere Führungswagen X-Achse
Bild 45: Abschmieren der X-Spindelmutter bei nach vorne
geneigter Maschine
