SOROTEC Basic-Line Wartungsanleitung Seite 3

Basic-Line
Wartungsanleitung
Führungswagen Y-Achse
• Fahren Sie die Y-Achse an den rechten
Anschlag. Die Schmiernippel des oberen und
des unteren Führungswagens sind nun gut von
der linken Seite aus erreichbar.
• Schmieren Sie die Führungswagen der Y-Achse
ab, wie in den Bild 46 gezeigt.
Spindelmutter Y-Achse
• Bringen Sie die Y-Achse in MIttelstellung. Der
Schmiernippel der Y-Spindelmutter ist nun
durch die Öffnung in Mitte des Portalbalkens gut
erreichbar.
• Schmieren SIe die Y-Spindelmutter ab, wie in
Bild 47 gezeigt.
www.sorotec.de

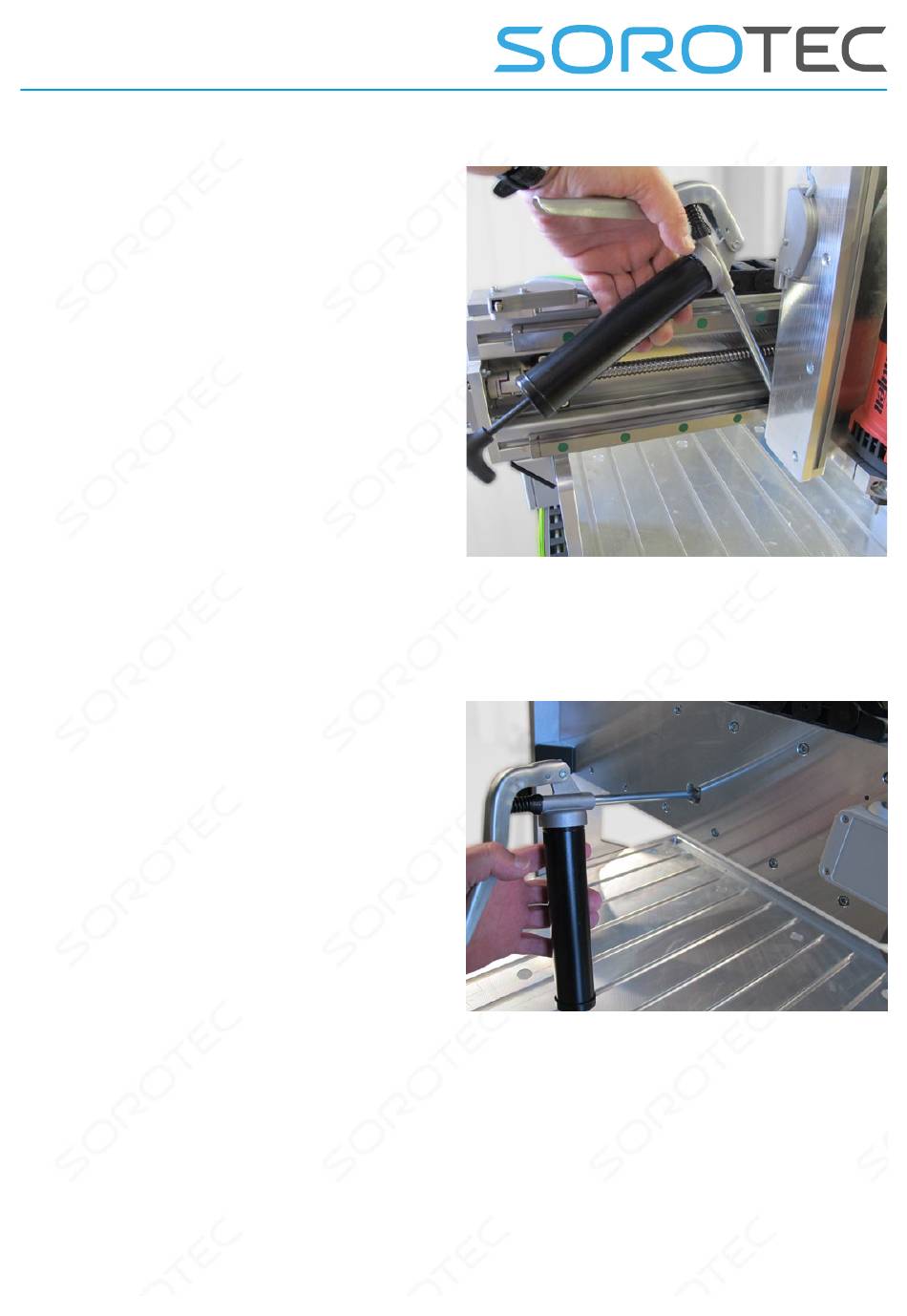

Bild 46: Abschmieren Führungswagen Y-Achse
Bild 47: Abschmieren der Y-Spindelmutter
Seite 3/4 V 1.0.0
