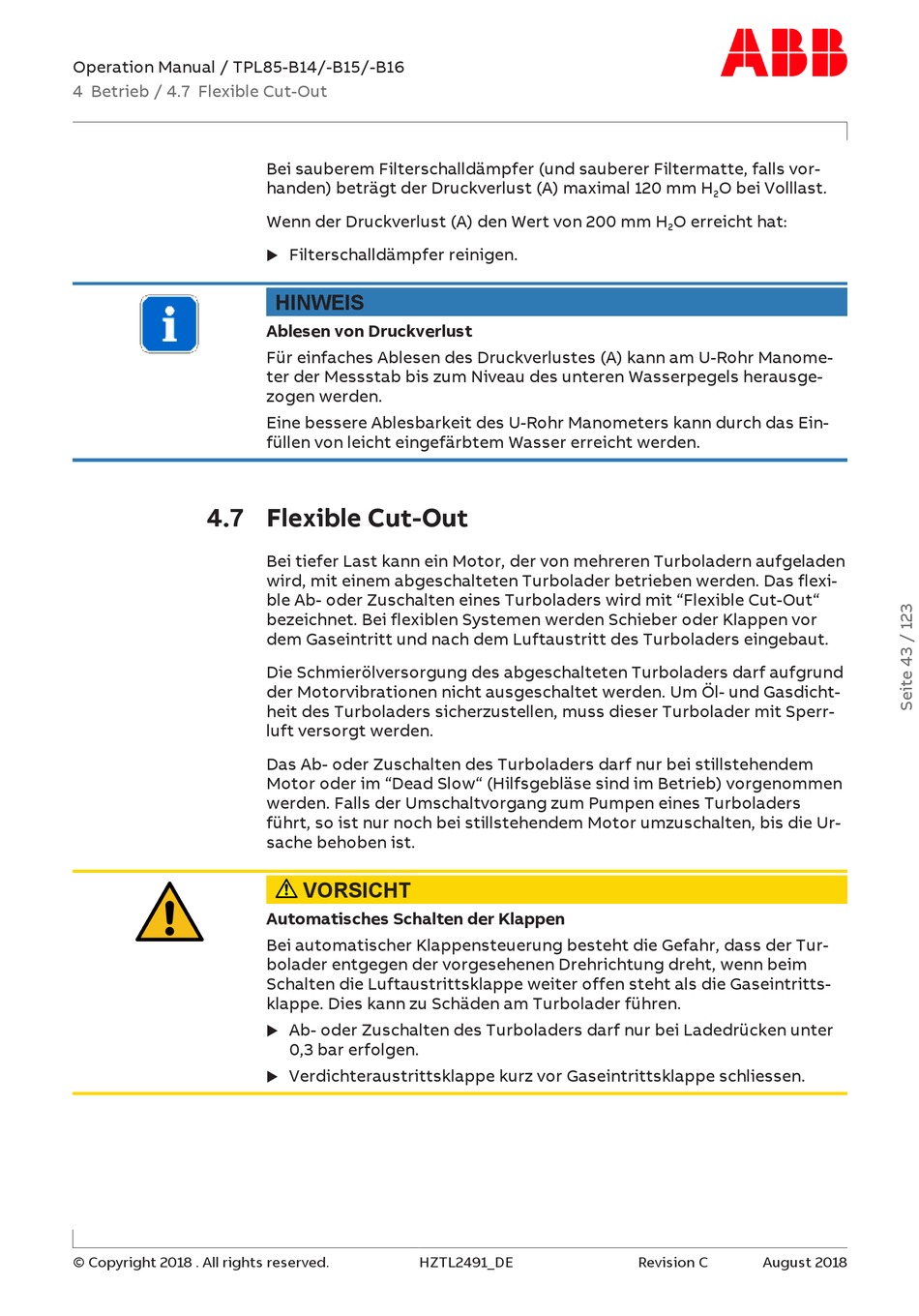

Operation Manual / TPL85-B14/-B15/-B16
4 Betrieb / 4.7 Flexible Cut-Out

4.7 Flexible Cut-Out

© Copyright 2018 . All rights reserved.
Bei sauberem Filterschalldämpfer (und sauberer Filtermatte, falls vor-
handen) beträgt der Druckverlust (A) maximal 120 mm H
Wenn der Druckverlust (A) den Wert von 200 mm H
Filterschalldämpfer reinigen.
u
HINWEIS
Ablesen von Druckverlust
Für einfaches Ablesen des Druckverlustes (A) kann am U-Rohr Manome-
ter der Messstab bis zum Niveau des unteren Wasserpegels herausge-
zogen werden.
Eine bessere Ablesbarkeit des U-Rohr Manometers kann durch das Ein-
füllen von leicht eingefärbtem Wasser erreicht werden.
Bei tiefer Last kann ein Motor, der von mehreren Turboladern aufgeladen
wird, mit einem abgeschalteten Turbolader betrieben werden. Das flexi-
ble Ab- oder Zuschalten eines Turboladers wird mit "Flexible Cut-Out"
bezeichnet. Bei flexiblen Systemen werden Schieber oder Klappen vor
dem Gaseintritt und nach dem Luftaustritt des Turboladers eingebaut.
Die Schmierölversorgung des abgeschalteten Turboladers darf aufgrund
der Motorvibrationen nicht ausgeschaltet werden. Um Öl- und Gasdicht-
heit des Turboladers sicherzustellen, muss dieser Turbolader mit Sperr-
luft versorgt werden.
Das Ab- oder Zuschalten des Turboladers darf nur bei stillstehendem
Motor oder im "Dead Slow" (Hilfsgebläse sind im Betrieb) vorgenommen
werden. Falls der Umschaltvorgang zum Pumpen eines Turboladers
führt, so ist nur noch bei stillstehendem Motor umzuschalten, bis die Ur-
sache behoben ist.
VORSICHT
Automatisches Schalten der Klappen
Bei automatischer Klappensteuerung besteht die Gefahr, dass der Tur-
bolader entgegen der vorgesehenen Drehrichtung dreht, wenn beim
Schalten die Luftaustrittsklappe weiter offen steht als die Gaseintritts-
klappe. Dies kann zu Schäden am Turbolader führen.
Ab- oder Zuschalten des Turboladers darf nur bei Ladedrücken unter
u
0,3 bar erfolgen.
Verdichteraustrittsklappe kurz vor Gaseintrittsklappe schliessen.
u
HZTL2491_DE
O bei Volllast.
2
O erreicht hat:
2
