Αξιότιμε πελάτη,
αποφασίσατε να αγοράσετε ένα ποιοτικό προϊόν της εταιρείας TechniSat. Για τη διατήρηση
της ποιότητας του προϊόντος για χρόνια, το στήριγμα και ο ανακλαστήρας είναι
κατασκευασμένοι από αλουμίνιο.
Ο ανακλαστήρας έχει σχεδιαστεί για τη λήψη ψηφιακών σημάτων των δορυφόρων ASTRA.
Παρακαλώ διαβάστε προσεκτικά τις οδηγίες συναρμολόγησης πριν ξεκινήσετε, έτσι ώστε
μετά την εγκατάσταση να επιτύχετε τα καλύτερα δυνατά χαρακτηριστικά λήψης.
Πριν ξεκινήσετε τη συναρμολόγηση, ελέγξτε αν η εξωτερική μονάδα είναι άθικτη.
Παραδοτέο

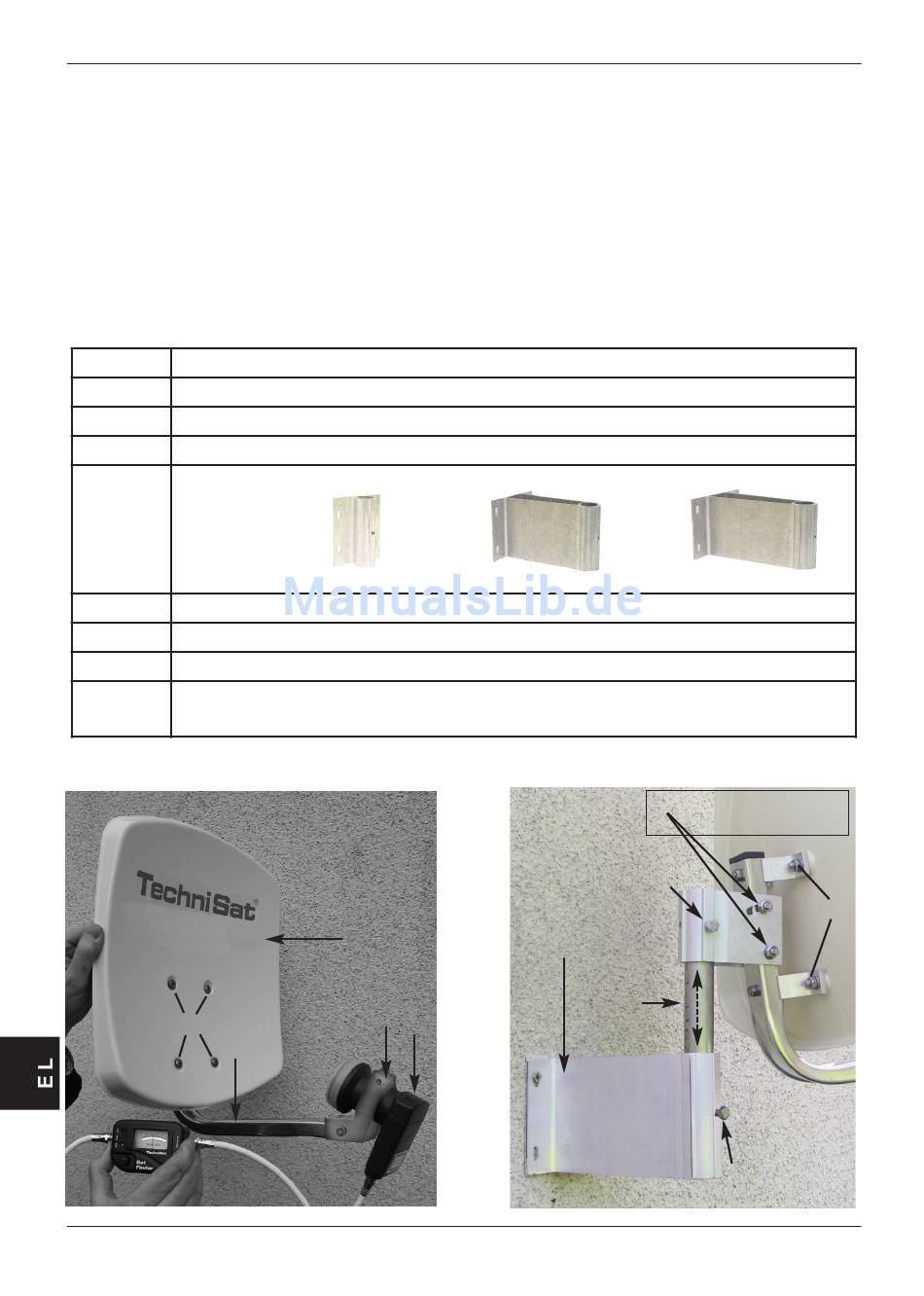

(βλ. εικόνα 1 και 2)
Θέση
1 1 στήριγμα AZ/EL με έλασμα συγκράτησης LNB και καμπυλωτό περίγραμμα
2 1 ανακλαστήρας
3 1 ενδιάμεσο εξάρτημα
1 στήριγμα
τοίχου*:
4
5 1 LNB
6 1 έλασμα συγκράτησης LNB, 1 κοχλίας M6x40, 1 κοχλίας M6x16
A 4 κοχλίες M6x15, 4 περικόχλια M6, 4 ροδέλες
10m ομοαξονικό καλώδιο με βύσματα F (περιέχεται στο παραδοτέο μόνο στη
περίπτωση ολοκληρωμένου πακέτου συμπεριλαμβανομένου του δέκτη)
Εικόνα 1
A
1
Τεμάχιο
"κοντό" ή
2
6 5
80
"μεσαίο" ή
Εικόνα 2
Δ
Κοχλίες για τη ρύθμιση της
B
4
3
* Το περιεχόμενο εξαρτάται από το επιλεγμένο
"μακρύ"
γωνίας ανύψωσης
A
Γ
πακέτο
