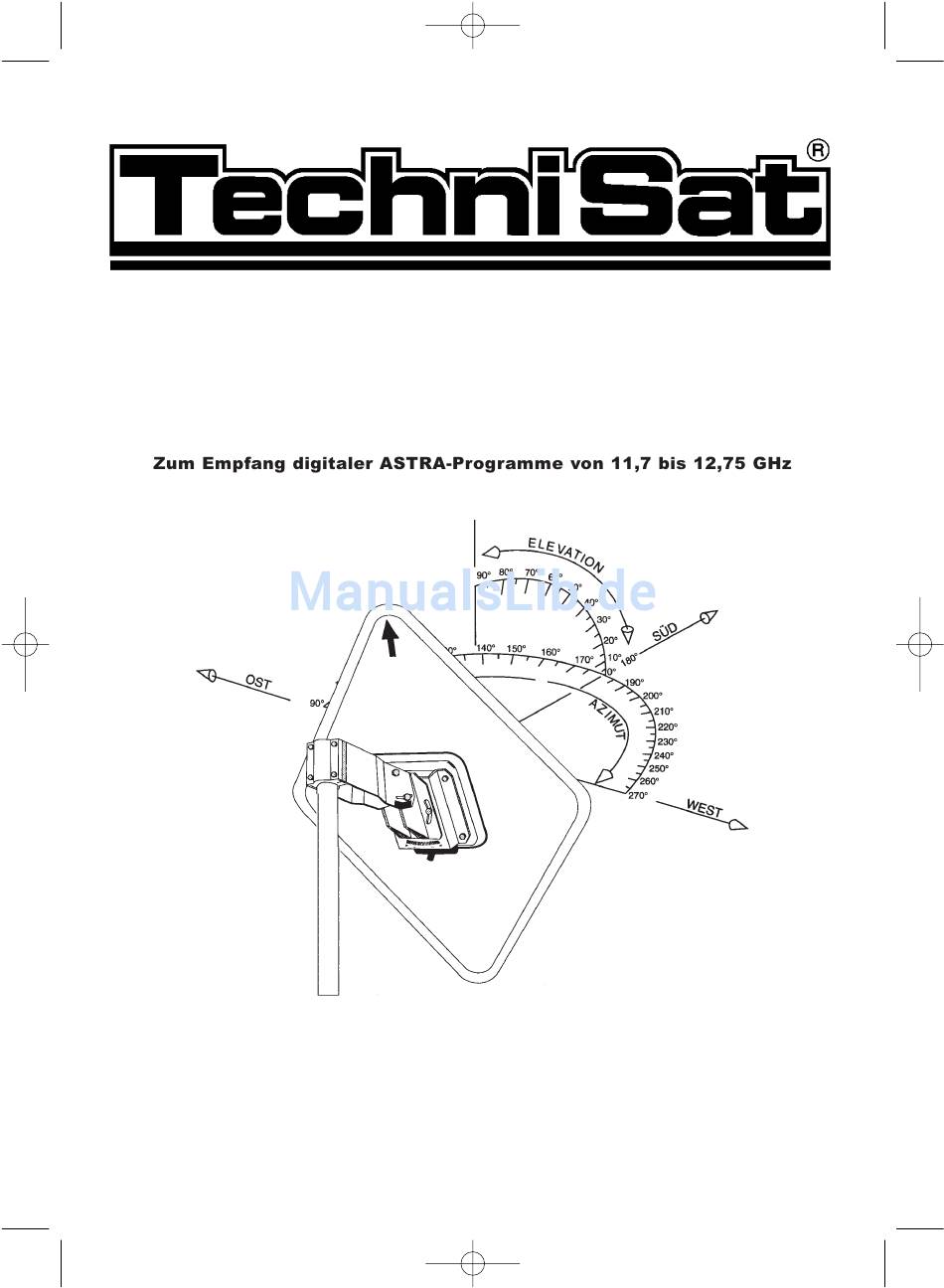

- Seite 1 Dgitenne1.qxd 15.07.99 12:05 Seite 1 Digitenne Montageanleitung...
-
Seite 2: Installation Der Technisat Digitenne
Achten Sie darauf, daß an der Oberfläche keine Kratzer entstehen (und schützen Sie die Antenne vor weiteren Beschädigungen). Sollte es erforderlich sein, die TechniSat Digitenne zu reinigen, so ziehen Sie zuerst den Netzstecker des Satellitenreceivers und des Fernsehgerätes. Hiernach können Sie mit einem Tuch und lauwarmem Wasser oder einem milden Reinigungsmittel die Digitenne reinigen. -
Seite 3: Skew Einstellung
Dgitenne1.qxd 15.07.99 12:05 Seite 3 Zusammenbau und Einstellung der TechniSat Digitenne 1.Montage der AZ/EL-Halterung Die Antennenhalterung setzen Sie wie abgebildet zusammen und befestigen sie mit den vier Sechskantschrauben so, daß hinterher noch ein leichtes Drehen möglich ist. 2. Skew Einstellung Die Satelliten ASTRA befinden sich auf der Position 19,2°... -
Seite 4: Montage Der Masthalterung
Sechskantmuttern. 4. Auswahl des Installationsortes Prüfen Sie vor der Montage der TechniSat Digitenne, ob an dem vorgesehenen Installationsort freie Sicht zu dem gewünschten Satelliten gewährleistet ist. Dieses kann mit Hilfe eines Kompasses und eines Winkelmessers geschehen. In der Tabelle 1 dieser Anleitung können Sie die entsprechenden Elevations- und Azimut-Werte für Ihren Ort ent-... -
Seite 5: Einstellen Des Elevationswinkels
Steht Ihnen ein solches nicht zur Verfügung, können Sie die Einstellung auch mit Hilfe eines DVB-Receivers und eines Fernsehgerätes vornehmen. Nehmen Sie die entspre- chenden Geräte mit zur Digitenne. Verbinden Sie das LNB Ihrer Digitenne durch ein geeig- netes Koaxialkabel mit dem LNB-Eingang Ihres DVB-Receivers (beachten Sie ggf. die bei- liegende Anleitung Ihres Satellitenreceivers). - Seite 6 Dgitenne1.qxd 15.07.99 12:06 Seite 6...
- Seite 7 Dgitenne1.qxd 15.07.99 12:06 Seite 7 Tabelle 2...
- Seite 8 Rand der Masthalterung Skala zur Skew-Einstellung LNB-Ausgang Ihre Digitenne ist CE zugelassen und erfüllt alle erforderlichen EU-Normen! Änderungen und Druckfehler vorbehalten. Stand 07/99 TechniSat und Digitenne sind eingetragene Warenzeichen der TechniSat Satellitenfernsehprodukte GmbH Postfach 560 - 54541 Daun...
