CATEYE STRADA DOUBLE WIRELESS
CYCLOCOMPUTER CC-RD400DW
DE
U.S. Pat. Nos. 5236759/6957926 Pat./Design Pat. Pending
Copyright© 2008 CATEYE Co., Ltd.
CCRD4DW-081030 066600620

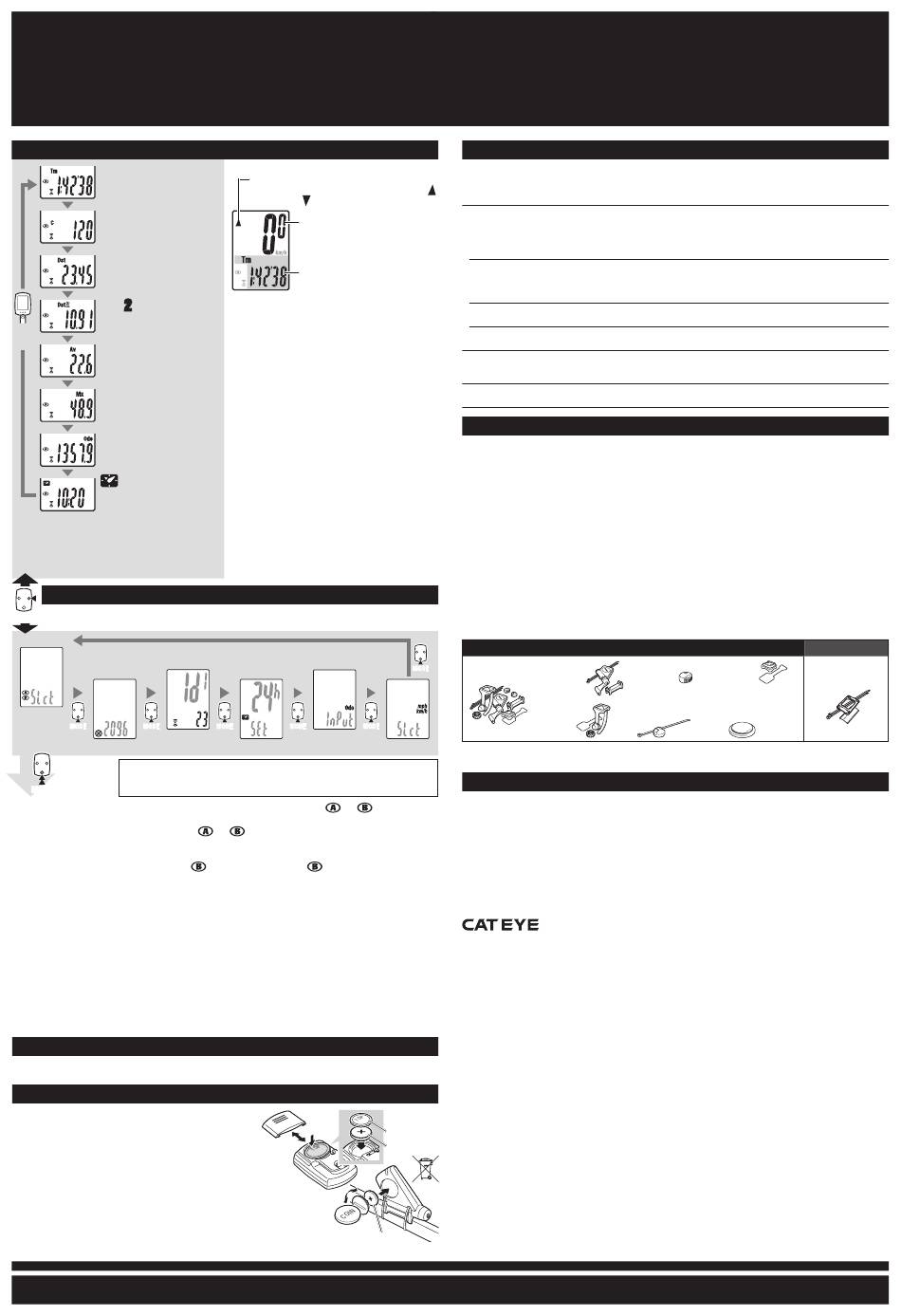

Bedienung des Computers [Messbildschirm]
Tm
Fahrzeit
0:00'00" - 9:59'59"
C
Trittfrequenz
0(20) - 299 rpm
Dst
Fahrdistanz
0.00 - 999.99 km [mile]
Dst
2
Fahrdistanz-2
0.00 - 999.99 /
1000.0 - 9999.9 km [mile]
MODE
*1
Av
Durchschnittsge-
schwindigkeit
0.0 - 105.9 km/h [0.0 - 65.9 mph]
Mx
Höchstgeschwindigkeit
0.0(4.0) - 105.9 km/h
[0.0(3.0) - 65.9 mph]
Odo
Trittfequenz
0.0 - 9999.9 /
10000 - 99999 km [mile]
Uhr
0:00 - 23:59
oder 1:00 - 12:59
*1
Wenn der Computer auf der Halterung installiert ist,
drücken Sie die drei erhöhten Punkte am Computer.
*2
Falls
Tm ca. 27 Stunden oder Dst 999,99 km
überschreitet, wird .E als Durchschnittsge-
schwindigkeit angezeigt. Daten zurückstellen.
Ändern der Computereinstellungen [Menübildschirm]
Wenn die MENU-Taste gedrückt wird, während der Messbildschirm angezeigt wird, erscheint der Menübildschirm.
MENU
MENU
Drücken Sie die MODE-Taste, wenn die Messung unterbrochen wurde und keine Signale empfangen werden.
Radauswahl
Sensoren-ID-
Überprüfung
MODE
MODE
MODE
MODE
Eingeben der Radgröße
Ändern der
*
Drücken Sie nach der Änderung unbedingt
Einstellung (durch
*
Falls der Menübildschirm eine Minute lang nicht berührt wird, wird der
Drücken & Halten)
Messbildschirm wieder angezeigt.
MODE
MODE
Radauswahl ................. Schalten Sie zwischen der spezifizierten Radgröße (Reifenumfang)
Verwenden Sie diese Funktion, falls der Computer bei zwei Fahrrädern zum Einsatz kommt. Mit der
Taste MODE wird zwischen
Eingeben der Radgröße... Wenn Sie MODE drücken, wird der Wert erhöht, und wenn MODE gedrückt und
gehalten wird, wird zur nächsten Stelle übergegangen.
*
Um die Radgröße
anzeigen.
Sensoren-ID-Überprüfung ... Rufen Sie die ID-Nummer auf, die überprüft werden soll, und überprüfen Sie die
ID. Mit MODE rufen Sie ID1 oder ID2 auf. Wenn Sie MODE gedrückt halten, geht
das Gerät in den Bereitschaftsmodus über. Wie Sie die ID überprüfen, erfahren Sie
unter "Einstellen des Computers-4".
*
ID2
wird verwendet, wenn der Computer auch für einen anderen Sensor verwen-
det wird. Der Computer erkennt ID1 und ID2 automatisch.
Einstellen der Uhr ....... Beziehen Sie sich für die Einstellung der Uhr auf "Einstellen des Computers -5".
Manuelle Eingabe der Gesamtdistanz
..................................... Notieren Sie sich die Gesamtdistanz, bevor der Computer reinitialisiert wird. Dann
können Sie die Gesamtdistanz später manuell einstellen. Wenn Sie MODE drücken,
wird der Wert erhöht, und wenn MODE gedrückt und gehalten wird, wird zur
nächsten Stelle übergegangen.
Geschwindigkeitseinheit ... Wenn MODE gedrückt wird, wird zwischen km/h und mph umgeschaltet.
Wartung
Um den Computer oder das Zubehör zu reinigen verwenden Sie ein verdünntes neutrales Reinigungsmittel
auf einem weichen Tuch und wischen Sie es mit einem trockenen Tuch ab.
Auswechseln der Batterie
Computer
Wechseln Sie die Batterie, wenn die Zahlen der unteren Anzeige
blinken. Installieren Sie eine neue Lithiumbatterie (CR2032), wobei
die (+)-Seite nach oben zeigt. Starten Sie den Computer dann erneut
gemäß "Einstellen des Computers".
*
Wenn die Batterie installieret wird, setzen Sie die Dichtung mit der
"TOP"-Seite nach oben weisend ein.
Sensor
Wechseln Sie die Batterie, wenn die Zahlen der Geschwindigkeitsanzeige blinken. Kontrollieren
Sie nach dem Austausch die Position der Batterie und des Magneten.
*
Wenn die Batterie ausgetauscht wurde, muss die ID erneut überprüft werden. Weitere Informatio-
nen finden Sie unter "Sensoren-ID-Überprüfung" auf dem Menübildschirm.
0678
2
Tempopfeil
Zeigt an, ob die Momentangeschwindigkeit schneller ( )
oder langsamer ( ) als die Durchschnittsgeschwindigkeit ist�
Momentangeschwindigkeit
0�0(4�0) - 105�9 km /h
[0�0(3�0) - 65�9 mph]
Ausgewählter Modus
Starten/Stoppen der Messung
Sobald sich das Fahrrad bewegt, werden die Mes-
sungen automatisch vorgenommen. Während der
Messung blinkt km/h oder mph auf.
Reihenfolge der Computerfunktionen
Wenn die MODE-Taste gedrückt wird, wechseln die
*2
Funktionen in der links angegebenen Reihenfolge.
Zurückstellen der Daten
Um die Messdaten auf Null zu stellen, lassen Sie
sich andere Daten als die von Dst-2 anzeigen, und
drücken und halten Sie die MODE-Taste. Wenn Sie
die MODE-Taste in der Dst-2- Anzeige drücken, wird
nur die Dst-2 auf Null gestellt. Die Gesamtdistanz
wird nie auf Null gestellt.
Stromsparfunktion
Wenn der Computer 10 Minuten lang kein Signal
empfangen hat, wird der Stromsparmodus aktiviert
und es wird nur die Uhrzeit angezeigt. Wenn der
Computer wieder ein Sensorsignal empfängt, wird
der Messbildschirm wieder eingeschaltet. Nach 60
Minuten Inaktivität geht der Computer vom Strom-
sparmodus in den SLEEP-Modus über. Wenn sich der
Computer im SLEEP-Modus befindet, kann der Mess-
bildschirm mit der Taste MODE aufgerufen werden.
Manuelle Eingabe
der Gesamtdistanz
MODE
MODE
MODE
MODE
Einstellen der Uhr
Geschwindigkeitseinheit
MENU, um die Einstellung zu speichern.
und
und
hin- und hergeschaltet.
einzugeben, lassen Sie
mit Hilfe der "Radauswahl"
Hier drücken!
Fehlersuche
Die Taste MODE funktioniert nicht, wenn der Computer in der Halterung sitzt.
Vergewissern Sie Sich, dass kein Schmutz zwischen die Halterung und den Computer gelangt ist.
Spülen Sie die Halterung mit Wasser ab, um den Schmutz zu entfernen, und überprüfen Sie, dass der Computer
leicht einzusetzen und herauszuziehen geht.
Das Symbol für den Empfang des Sensorensignals blinkt nicht (die Geschwindigkeit oder Trittfrequenz wird nicht angezeigt). Halten Sie den
Computer nah an den Sensor heran und drehen Sie das Hinterrad oder die Tretkurbel. Wenn das Symbol für den Empfang des Sensorensignals
blinkt, ist die Batterie möglicherweise schwach. In diesem Fall handelt es sich nicht um eine Fehlfunktion.
Überprüfung der Sensoren-ID.
Überprüfen Sie die Sensoren-ID entsprechend der "Sensoren-ID-Überprüfung" auf dem Menübildschirm.
Überprüfen Sie den Abstand zwischen dem Sensor und den Magneten, er darf nicht zu groß sein. (Abstand: weniger als 5 mm für
die Geschwindigkeitsmessung, weniger als 3 mm für die Trittfrequenz)
Überprüfen Sie, dass der Magnet durch die entsprechende Sensorzone läuft.
Stellen Sie die Positionen des Magneten und des Sensors auf einander ein.
Überprüfen Sie, dass der Abstand zwischen dem Computer und dem Sensor stimmt (Abstand: zwischen 20 und 100 cm)
Montieren Sie den Sensor im angegebenen Abstand.
Ist die Computer- oder Sensorenbatterie schwach? Im Winter nimmt die Batterieleistung ab.
Ersetzen Sie die Batterien durch neue. Befolgen Sie nach dem Austausch die Anweisungen unter "Auswechseln der Batterie".
Keine Anzeige.
Ist die Batterie im Computer schwach?
Wechseln Sie die Batterie aus. Starten Sie den Computer dann erneut gemäß "Einstellen des Computers".
Falsche Daten erscheinen.
Starten Sie den Computer erneut gemäß "Einstellen des Computers".
Technische Daten
Batterie ������������������������ Computer : Lithiumbatterie (CR2032) x 1
Batterie Lebensdauer ��� Computer : Ca� 1 Jahr (Falls der Computer 1 Stunde/Tag verwendet wird; die Lebensdauer der Batterie hängt von
Controller �������������������� 8-Bit 1-Chip Microcomputer (Quarzgesteuerter Oszillator)
Anzeige ����������������������� Flüssigkristallanzeige
Sensor������������������������� Kontaktloser magnetischer Sensor
Übertragungsabstand ��� Zwischen 20 und 100 cm
Bereich des Radumfangs ��� 0100 mm - 3999 mm (Standardeinstellung A: 2096 mm, B: 2096 mm)
Betriebstemperatur ������ 0 °C - 40 °C (Dieses Produkt funktioniert nicht einwandfrei, wenn der Betriebstemperaturbereich überschritten wird� Eine langsame
Maße/Gewicht ������������� Computer : 46,5 x 31 x 16 mm / 22 g
*
Die Lebensdauer der werksseitig eingesetzten Batterie kann kürzer sein als vorstehend angegeben.
*
Die technischen Daten und das Design können ohne vorherige Ankündigung verändert werden.
#160-2790
MODE
MODE
Ersatzteil-Kit
MODE
MODE
Begrenzte Garantie
2 Jahre nur Computer
hin und her.
(Die Zubehörteile/Sensorhalterung und Batterie sind von Garantieleistungen ausgeschlossen)
Falls während des normalen Gebrauchs Fehler auftreten, wird das entsprechende Teil des Computers
kostenlos repariert oder ersetzt. Die Reparatur muss von CatEye Co., Ltd. durchgeführt werden. Wenn Sie
das Gerät einsenden, packen Sie es sorgfältig ein und fügen Sie die Garantiekarte sowie Reparaturhinweise
anbei. Achten Sie darauf, Ihren Namen und Ihre Anschrift mit Schreibmaschine oder in Druckbuchstaben
deutlich lesbar auf die Garantiekarte zu schreiben. Versicherungskosten und Kosten für den Transport bis
zu unserem Kundendienst gehen zu Lasten der Person, die unseren Kundendienst in Anspruch nehmen
möchte.
2-8-25, Kuwazu, Higashi Sumiyoshi-ku, Osaka 546-0041 Japan
Attn: CATEYE Customer Service Section
Dichtung
CR2032
CR2032
Sensor
: Lithiumbatterie (CR2032) x 1
ihrem Einsatz ab�)
Sensor
: Ca� 6 Monate (wenn der Computer eine Stunde pro Tag verwendet wird; die Lebensdauer der Batterie
hängt vom Einsatz ab�)
*
Die angegebenen Daten sind Durchschnittswerte für eine Nutzung bei einer Temperatur von ca. 20°C
und einem Abstand zwischen dem Computer und dem Sensor von 100 cm.
Reaktion oder eine schwarze Anzeige kann bei niedrigeren bzw� höheren Temperaturen die Folge sein�)
Sensor
: 50,5 x 72,5 x 17,7 mm (Ohne den arm) / 30 g
Standard teile
#160-2780
#169-9691
Sensor
Radmagnet
#160-0280
#169-9766
Halteband
Trittfrequenzmagnet
CO.,LTD.
CC-RD400DW
Optionale teile
#160-2193
#160-2770
Halterung
Halterung
#166-5150
Lithiumbatterie (CR2032)
