A N L E I T U N G
Zusatzmodul
Netzversorgung 230V mit Vergeschalteter Sicherung
5 7 5 4 4
KONFIGURATION DES GESAMTEN SYSTEMS
Jedes Mastermodul ist in der Lage, 6 Heizzonen zu
regeln, von denen jede aus einem oder mehreren
Rohrkreisen mit einem oder mehreren thermischen
Stellgliedern bestehen kann. Diese Zonen werden als
Kanälen 1 bis 6 bezeichnet. Sollen mehr als 6 Zonen
geregelt werden, ist die Installation von Zusatzmodulen
(AO) erforderlich, mit denen sich jeweils 4 weitere
Ausgänge bereitstellen lassen. Der erste AO-Modul regelt
dann die Kanäle 7 bis 10, und der zweite Modul die
Kanäle 11 bis 14. Dazu ist ein Schalter im AO-Modul auf
entweder 7/10 oder 11/14 einzustellen. Sämtliche
Thermostaten des Systems dürfen nur mit dem
Masterregler verbunden sein, und nicht mit den AO-
Modulen.

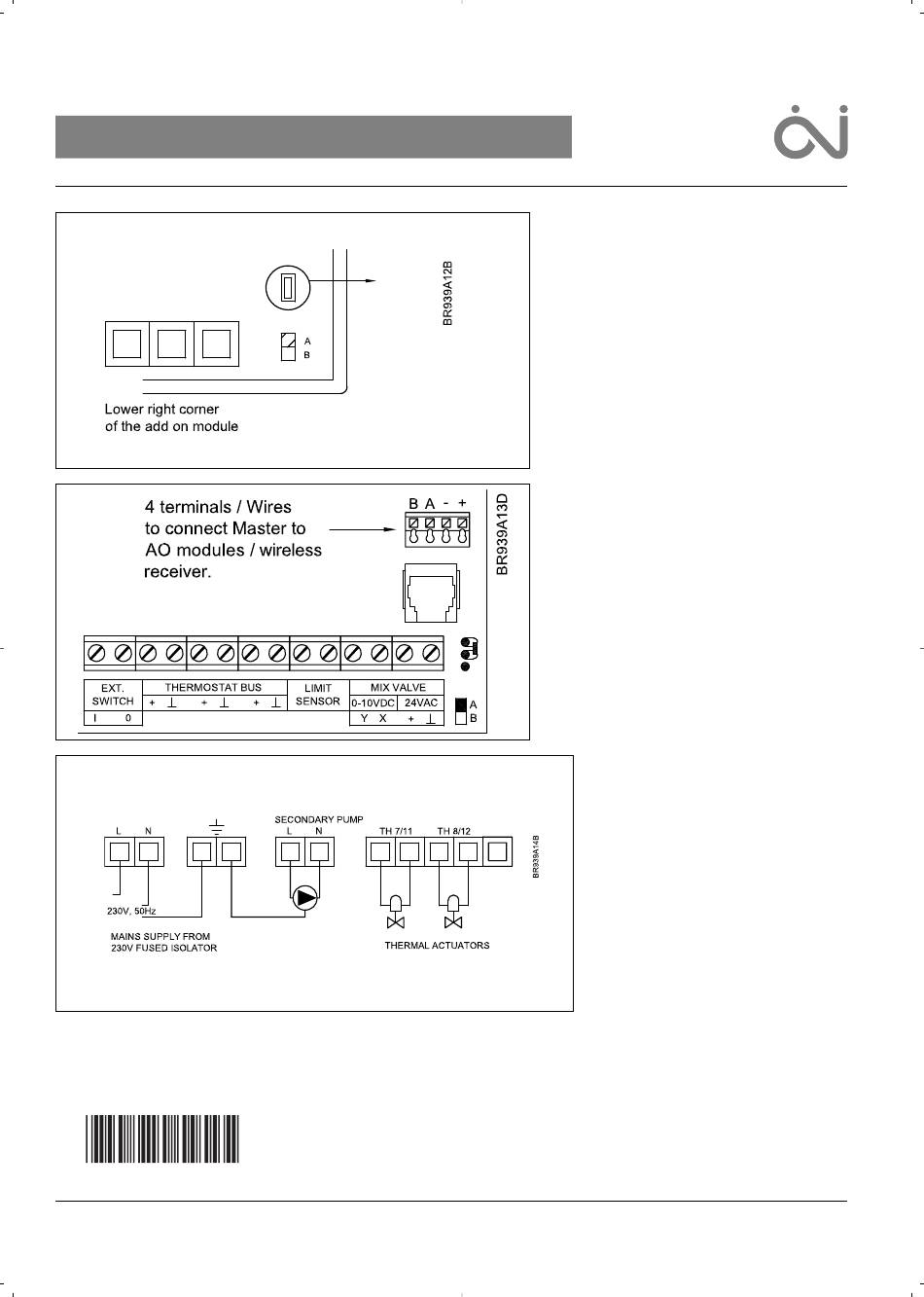

Position A/B
A: Agiert auf Signale von Thermostat 7->10
B: Agiert auf Signale von Thermostat 11->14
Anschluss von Master und Zusatzmodul
Der Master wird über die vier mit AO-MODULE
gekennzeichneten Klemmen mit dem Zusatzmodul
verbunden. B mit B, A mit A, - mit - und + mit +
verbinden. Der max. zulässige Abstand zwischen dem
Master und dem Zusatzmodul beträgt 30 m.
OJ ELECTRONICS A/S
Stenager 13B · DK-6400 Sønderborg · Dänemark
Tel +45 73 12 13 14 · Fax +45 73 12 13 13
oj@oj.dk · www.oj.dk
