B+G E-Tech DRS255BC Anleitung

Information zu Ihrer eigenen Sicherheit
Diese Anleitung wendet sich an jede Person, die folgende
Tätigkeiten mit und am Gerät vornimmt: Montieren / elektrisch
Anschließen / Einstellungen vornehmen / Messungen
durchführen. Jede dieser Personen muss den Inhalt dieser
Anleitung zur Kenntnis genommen und verstanden haben. Das
Befolgen der Anweisungen in dieser Anleitung hilft Gefahren
zu vermeiden und die Zuverlässigkeit und die Lebensdauer des
Geräts zu erhöhen.
Beachten Sie außer den Hinweisen in dieser Anleitung in
jedem Fall auch die am Einsatzort geltenden gesetzlichen
Bestimmungen, wie z.B.:
• Regelungen zur Unfallverhütung
• Regelungen für sicherheits- und fachgerechtes Arbeiten
• Betriebsanweisungen des Betreibers am Einsatzort.
Qualifikation des Personals
Das Elektro-Fachpersonal muss Kenntnisse und Erfahrungen in
Montage und Herstellen von elektrischen Anschlüssen haben.
Dazu gehören Kenntnisse und Erfahrungen im Umgang mit
Stromstärke und Spannung.
Andere Personen dürfen keine Arbeiten am Gerät vornehmen.
Bestimmungsgemäßer Gebrauch
Das Gerät dient zum Einsatz in einphasigen
Wechselstromnetzen mit Neutralleiter.
Ordnungsgemäße Handhabung
• Falscher Umgang mit Strom kann zu schweren oder tödlichen
Verletzungen durch elektrischen Schlag führen.
• Führen Sie nur die hier beschriebenen Tätigkeiten durch.
• Lassen Sie alle Arbeiten nur von Elektro-Fachpersonal
durchführen.
• Stellen Sie sicher, dass das Gerät vor allen Arbeiten
spannungsfrei geschalten ist.
• Stellen Sie bei dem Herstellen elektrischer Verbindungen
sicher, dass sich keine unbeteiligten Personen im
Gefahrenbereich aufhalten.
• Schwere oder tödliche Verletzungen durch unsachgemäß
durchgeführte Arbeiten möglich.
• Lassen Sie alle Arbeiten fachgerecht durch Elektro-
Fachpersonal durchführen.
• Stellen Sie sicher, dass dabei die am Einsatzort geltenden
gesetzlichen Bestimmungen eingehalten werden.
• Verwenden Sie keine Geräte mit sichtbaren Schäden.
• Verwenden Sie keine Geräte, die Stürzen, Schlägen oder
Stößen ausgesetzt waren.
Bei unsachgemäßer Entsorgung können Umweltschäden
entstehen. Beachten und befolgen Sie beim Entsorgen des
Geräts die am Einsatzort geltenden Bestimmungen. Setzen Sie
sich mit dem Hersteller in Verbindung, um Angaben zu den
verwendeten Materialien zu erhalten.
B+G E-Tech GmbH
Franz-Mehring-Str. 36
D-01979 Lauchhammer

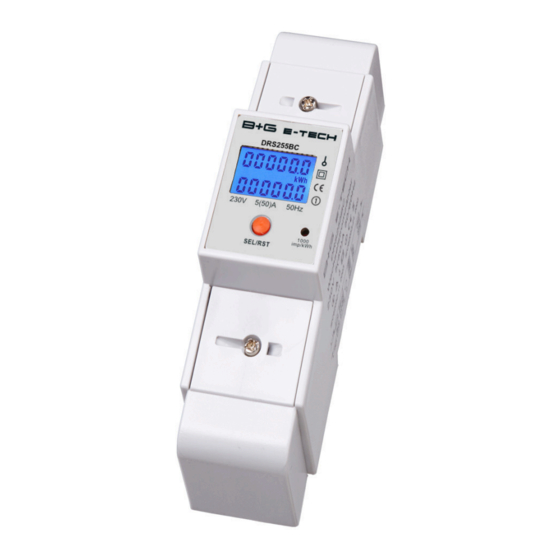

Wechselstromzähler DRS255BC
Konformitätserklärung
Die Funktionen des Produkts erfüllen sämtliche technischen
Anforderungen für einen elektronischen Wechselstrom-
zähler gemäß den Normen IEC62052-11 und IEC62053-21
(statischer Wechselstrom-Wirkleistungszähler). Der Zähler
ist für den Einbau in eine mechanische Umgebung »M1«
mit geringer Stoß- und Schwingungsbelastung sowie in eine
elektromagnetische Umgebung »E2« nach der Richtlinie
2004/22/EG vorgesehen.
Kurzbeschreibung
Reiheneinbaugerät zur Montage auf Trägerschienen
DIN-EN 60715 TH35 in Installationsschränken.
Dieser direktmessende, elektronische Wechselstromzähler misst
die Wirkenergie der zwischen Eingang (L in) und Ausgang (L out)
fließenden Ströme in positiver Zählrichtung (der Zähler zählt die
Energie summierend, unabhängig von der tatsächlichen
Energierichtung). Der Eigenverbrauch wird nicht gemessen und
nicht angezeigt.
Der fortlaufende Zählerstand wird auf einem LC Display in der
unteren Zeile in 5+1 Segmenten dargestellt. Die Anzeige erlischt
bei Stromausfall, die Werte bleiben jedoch erhalten und das
Hauptzählwerk ist nicht rückstellbar.
Druch drücken auf die Taste unterhalb des Displays lassen
sich verschiedene Werte auf der oberen Zeile anzeigen. Durch
das Drücken der Taste wird auch die Hintergrundbeleuchtung
aktiviert.
Angezeigt werden können folgende Werte:
kW
aktive / momentane Last in Kilowatt (kW),
kWh aktive / verbrauchte Energie in kWh
als Tageszähler für obere Zeile – Rückstellbar oder als
Gesamtzähler für untere Zeile – nicht Rückstellbar
V Spannung in Volt
A Strom in Ampere
F
Netzfrequenz in Hertz (Hz)
PF Phasenverschiebung (cos φ)
Zur weiteren Auswertung über entsprechende Systeme ist der
Stromzähler mit einem S0 Impulsausgang ausgestattet. Der
Impuls wird ebenfalls über die Impulsindikator LED (S0) auf der
Frontseite angezeigt.
Diese blinkt je Wattstunde (Wh) einmal auf (1000imp./kWh).
Tel: +49 3574 46 755 0 • Fax: +49 3574 46 755 19
info@bg-etech.de • www.digitalzaehler.com
mit LC-Display
