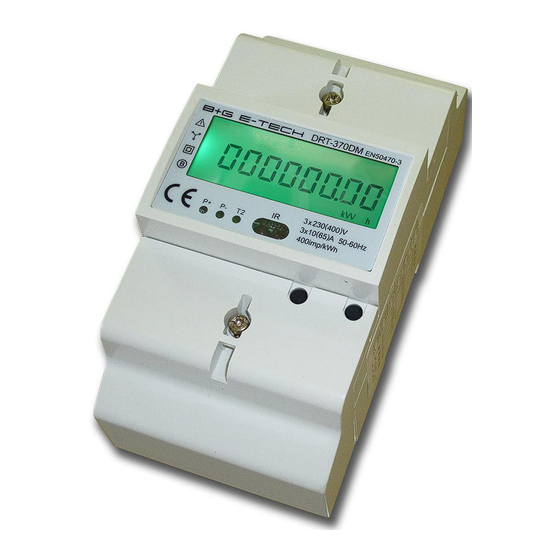

B+G E-Tech DRT370DM Benutzerhandbuch
Verwandte Anleitungen für B+G E-Tech DRT370DM
Inhaltszusammenfassung für B+G E-Tech DRT370DM

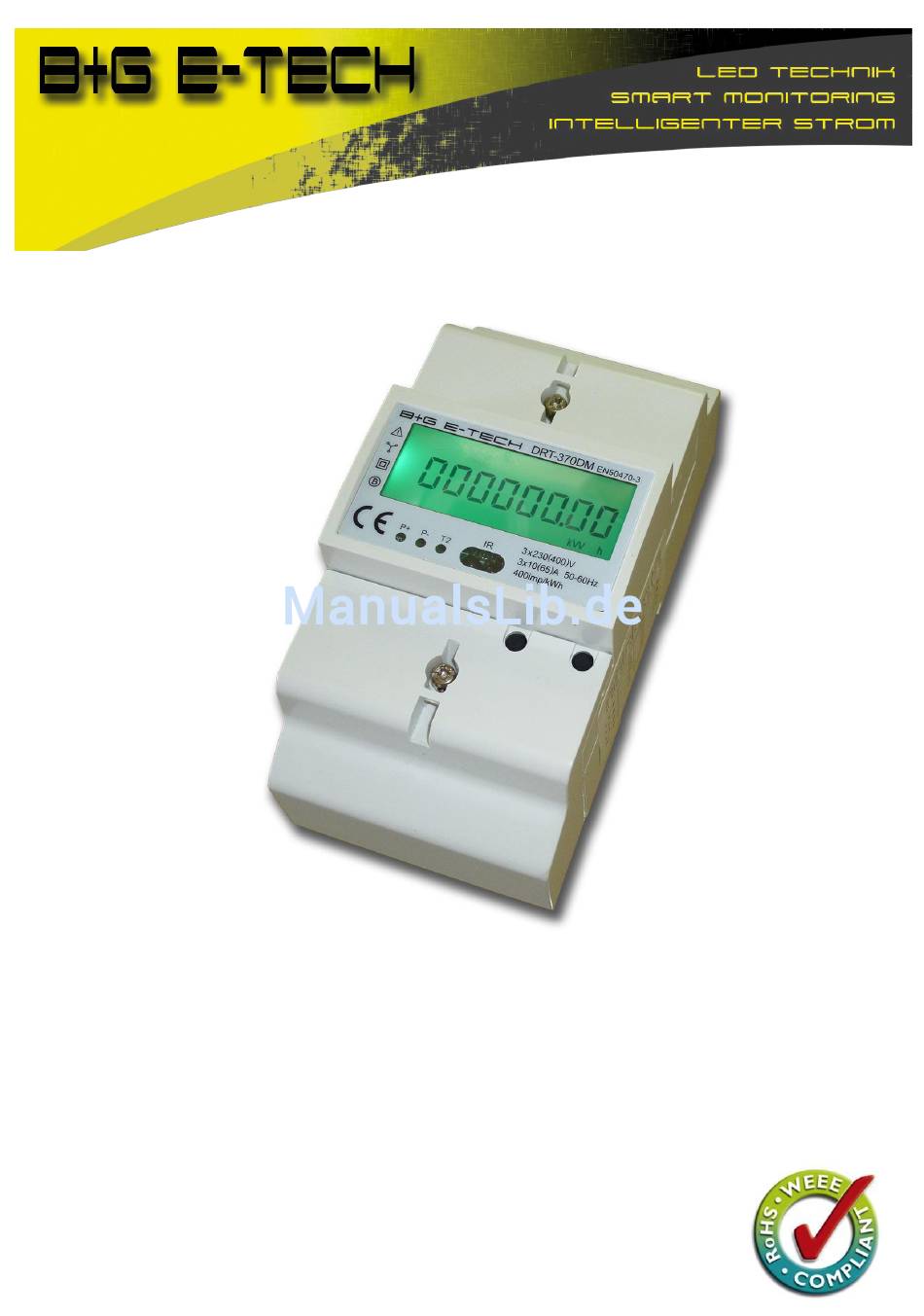

- Seite 1 Benutzerhandbuch DRT370DM – 10(65)A Dreiphasen-Vierdraht-Drehstromzähler für DIN- Hutschienenmontage...
-
Seite 2: Inhaltsverzeichnis
SICHERHEITSVORSCHRIFTEN Ausschluss der Haftung Copyright VORWORT LEISTUNGSKRITERIEN SPEZIFIKATIONEN MESSABWEICHUNGEN M-BUS KOMMUNIKATIONSSPEZIFIKATION WEIT-INFRAROT KOMMUNIKATION SPEZIFIKATION BESCHREIBUNG ABMESSUNGEN DREHMOMENT TABELLEN INSTALLATION BETRIEB 12.1 Verbrauchsanzeige Bezug (P+) 12.2 Verbrauchsanzeige Lieferung (P-) 12.3 Displayanzeige 12.4 Erklärung der Displaysymbole 12.5 Impulsausgang 12.6 Kommunikationsausgang 12.7 M-Bus Ausgang 12.8 Tarifspezifikation 12.9... -
Seite 3: Sicherheitsvorschriften
Sicherheitsvorschriften Information zu Ihrer eigenen Sicherheit ! Das vorliegende Handbuch enthält nicht alle für den Betrieb des Materials (Module, Geräte) geltenden Sicherheitsvorschriften, da es auf Grund besonderer Betriebsbedingungen oder der örtlichen Vorschriften oder Verordnungen notwendig sein kann, weitere Maßnahmen zu ergreifen. Es enthält aber Informationen, die zur Gewährleistung der eigenen Sicherheit und zur Vermeidung von Sachschäden zur Kenntnis genommen werden müssen. -
Seite 4: Ausschluss Der Haftung
EN 50470-3 Genauigkeitsklasse : (weitere Infos unter Punkt 5) Schutzart : IP51 Schutzklasse : Spezifikationen Zählertyp : DRT370DM Nennspannung (Un) : 230/400V AC (3~) Betriebsspannung : 161/279 ~ 300/520V AC Isoliervermögen : - Wechselspannungswiderstand 4KV für 1 Minute 6KV – 1.2µs wellenförmig - Stoßspannung... -
Seite 5: Messabweichungen
Messabweichungen Bei symmetrischer Last Cosφ = 1 0.05Ib ±1.5% Cosφ = 0.5 ind. 0.1Ib ±1.5% Cosφ = 0.8 kap. 0.1Ib ±1.5% Cosφ = 1 0.1Ib - Imax ±1.0% Cosφ = 0.5 ind. 0.2Ib - Imax ±1.0% Cosφ = 0.8 kap. ±1.0% Bei einphasiger Last Cosφ... -
Seite 6: Beschreibung
Beschreibung Material Frontplatte PC schwer entflammbar Abdeckung ABS schwer entflammbar Basis ABS schwer entflammbar Abmessungen Höhe mit Schutzabdeckung 140 mm Höhe ohne Schutzabdeckung 90 mm Breite 70 mm Tiefe 70 mm Größe der Hauptanschlussklemmen 8 x 8 mm Größe der Hauptanschlussklemmen (diagonal) 11,3 mm 0 –... -
Seite 7: Drehmoment Tabellen
10 Drehmoment Tabellen Stromleiterklemme Schraubenkopf Leiterquerschnitt Klemmen Nr. Drehmoment (Kupferleiter mm²) “+”Form/Ф6 #L1 / #L2 / #L3 / #N 4.6±0.25(Kgf.cm) PH / PZ 16mm² bei Ig 0.45±0.02(N.m) Hilfsklemmen Schraubenkopf Leiterdurchmesser Klemmen Nr. Drehmoment (Type) “+”Form/Ф2.5 1015 #20 / #31 1.50±0.25 (Kgf.cm) PH / PZ 0.14±... -
Seite 8: Installation
11 Installation VORSICHT • Vor Ausführung jeglicher Arbeiten das Messgerät ausschalten und die Stromversorgung zum Messgerät und zu den Vorrichtungen, an die es angeschlossen werden soll, unterbrechen und gegen Wiedereinschalten sichern. • Immer einen geeigneten Spannungsprüfer verwenden, um sich zu vergewissern, dass keine Spannung mehr anliegt. - Seite 9 Eingang Phase L1 (Input) Eingang Phase L2 Eingang Phase L3 Neutralleiter Ausgang Phase L1 (Output) Ausgang Phase L2 Ausgang Phase L3 20 and 21 Tarifklemmen (Tariff Set Contacts) 26 and 27 M- Bus1 und M- Bus2 * 28 and 29 Impulsausgang für Wirkenergie Bezug P+ 30 and 31 Impulsausgang für Wirkenergie Lieferung P-...
-
Seite 10: Betrieb
12 Betrieb 12.1 Verbrauchsanzeige Bezug (P+) Die rote LED auf der Frontplatte zeigt an, dass der Verbrauch in Bezugsrichtung durch den Zähler gemessen wird. Wenn der Strom fließt, blinkt die LED. Je schneller die LED blinkt, desto mehr Energie wird verbraucht. - Seite 11 Warnanzeige für folgende Fälle: ‐ 1 oder 2 Phasen sind nicht angeschlossen (oder keine Spannung an den Klemmen). Der Zähler zeigt den Fehlercode ERR-10 für das Fehlen von L1 , ERR-20 für L2 und ERR-40 für L3. Außerdem brennt der Phasenindicator im LCD nicht (L1, L2 oder L3) ‐...
-
Seite 12: Impulsausgang
Gilt nur für bestimmte Modelle des Zählers (wird derzeit nicht verwendet) Phasenindikator Datentransferanzeige für Kommunikationsmodus (M-Bus, TTL oder via IR) 12.5 Impulsausgang Der Zähler ist mit zwei Impulsausgängen ausgerüstet (optisch isoliert vom internen Messkreis). Die Impulse werden in Abhängigkeit des gemessenen Verbrauchs für die Fernablesung oder Genauigkeitstest erzeugt. -
Seite 13: Programmiermode Des Zählers
12.10 Programmiermode des Zählers Um in den Programmiermode zu gelangen drücken Sie bitte die mittlere Taste für 2 bis 3 Sekunden. Im Display erscheint das Symbol . Den gleichen Taster für 2 oder 3 Sekunden drücken, um den Programmiermode zu verlassen. Folgende Einstellungen können gesetzt werden: - Hintergrundbeleuchtung (Programm: 001) - Zeit für rollierende Displayanzeige (Programm: 002) - Werte für die rollierende Anzeige (Programm: 003) -
Seite 14: Zeit Für Die Rollierende Displayanzeige Setzen
12.12 Zeit für die rollierende Displayanzeige setzen Die rechte Taste (42) zwei Mal drücken damit das rechte Bild erscheint. die mittlere Taste (41) betätigen um das Zeitintervall setzen zu können. (Siehe Bild unten) Mit der linken Taste (40) kann die Zeit in Sekunden gesetzt werden. Das Zeitintervall kann zwischen 0 und 9 (A- 09) Sekunden gesetzt werden. - Seite 15 Kodierungen 1 Code Anzeigewert d-01 (Momentanwert) Gesamte Wirkenergie d-02 (Momentanwert) Gesamte Wirkenergie im Tarif 1 d-03 (Momentanwert) Gesamte Wirkenergie im Tarif 2 d-04 (Momentanwert) Wirkenergie Bezug d-05 (Momentanwert) Wirkenergie Bezug im Tarif 1 d-06 (Momentanwert) Wirkenergie Bezug im Tarif 2 d-07 (Momentanwert) Wirkenergie Lieferung d-08...
-
Seite 16: Einstellen Der Impulsrate Für Wirkleistung-Bezug (P+) Und Lieferung (P-)
12.14 Einstellen der Impulsrate für Wirkleistung-Bezug (P+) und Lieferung (P-) Einstellen der Impulsrate für Wirkleistung-Bezug (P+): Zweimaliges Drücken der linken Taste (40) zeigt den Programmschritt Pro 2:00 für P+: Durch Drücken der mittleren Taste (41) erreicht man den Setzmode Mit der linken Taste (40) werden die möglichen Einstellwerte ausgewählt: 0.0025/0.01/0.025/0.1/1.0/5/10.0 kWh. -
Seite 17: Fehlersuche
Erläuterung der Auswahlcodes in der folgenden Tabelle Totalwirkleistungscode Kalkulationsmethode Displayanzeige für Totalregister No : 01 Summenleistung Bezug (A+) Displayanzeige für Totalregister No : 04 Summenleistung Lieferung (A-) Displayanzeige für Totalregister No : 05 Summenleistung (Bezug +Lieferung) (A+) + (A-) Displayanzeige für Totalregister No : 06... - Seite 18 Problem Überprüfung Lösung Sind die Sicherungen und/ oder der Der Zähler ist nicht an die Überspannungsschutz defekt? Spannungs-versorgung angeschlossen und N- Achten Sie darauf, dass die Drähte Leiter sind nicht korrekt richtig angeschlossen und die angeschlossen Klemmen fest angezogen sind. Zwischen und L- Spannungsprüfung zwischen N und...
- Seite 19 Problem Überprüfen Lösung Prüfen ob die LED´s blinken (P+: rot oder P-:grün). Impulse Es ist keine Last entsprechen 0,1kWh (bei angeschlossen. Impulse/kWh) müssen im Display Möglicherweise liegt ein deutlich erkennbar sein. interner Fehler des Das Register zählt nicht. Zählers vor. Bitte kontaktieren technischen Support.
-
Seite 20: Fehleranzeige Im Display Und Zertifikate
14 Fehleranzeige im Display und M-Bus Folgende Anzeige kann im Dispay angezeigt werden: Display Fehlerursache Bitte prüfen, ob eine Last am Zähler angeschlossen ist und die Kabel gut Err-10 L1 fehlt kontaktiert sind. Siehe oben Err-20 L2 fehlt Siehe oben Err-40 L3 fehlt Spannungsversorgung...
