Inhaltszusammenfassung für Siemens IM 155-6 PN ST

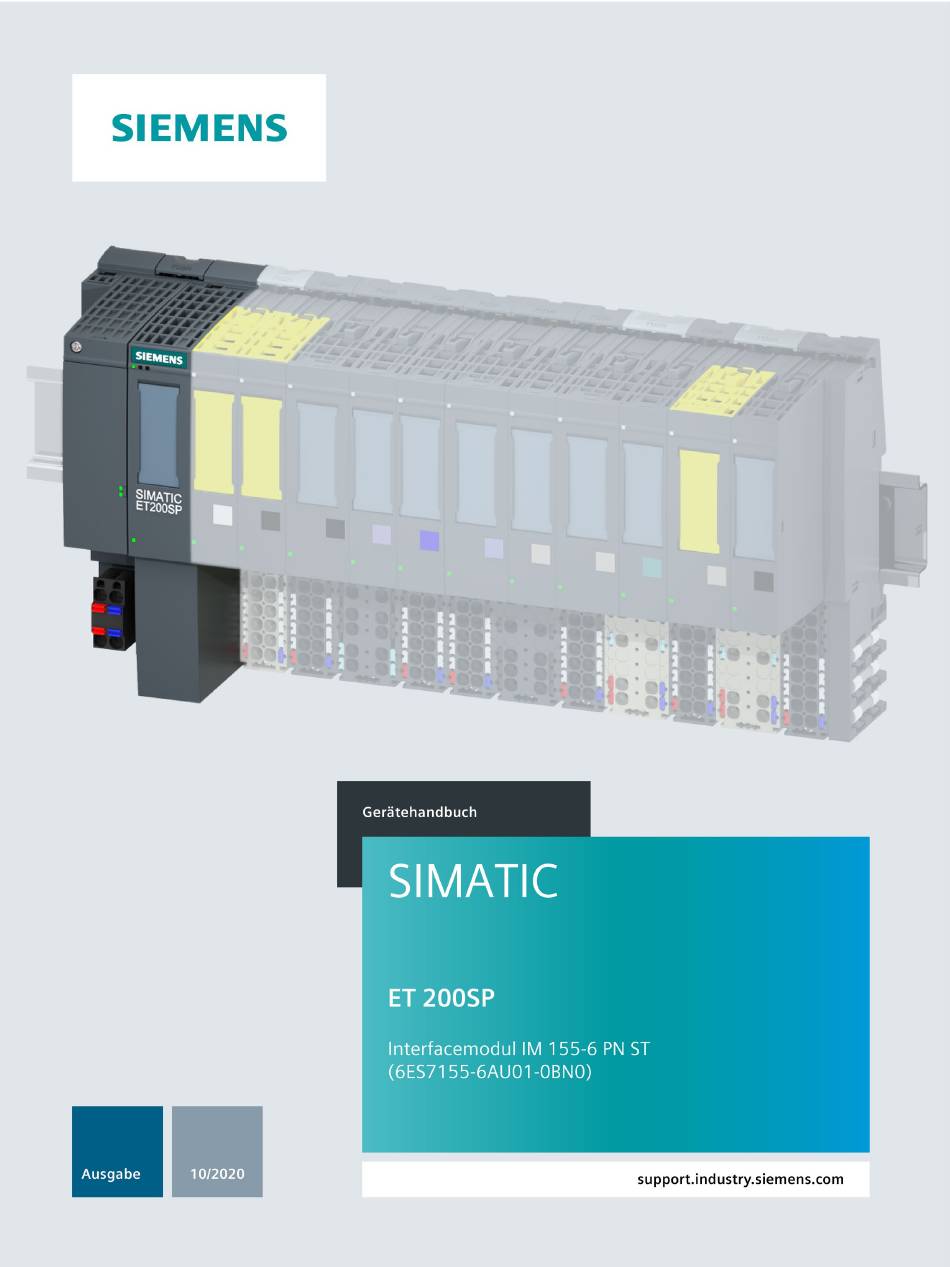

- Seite 3 Vorwort Wegweiser SIMATIC Produktübersicht Anschließen ET 200SP Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Parameter/Adressraum Alarme, Diagnose-, Fehler- und Systemmeldungen Gerätehandbuch Kompatibilität Technische Daten Maßbild 10/2020 A5E03576903-AE...
-
Seite 4: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 5: Vorwort
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (http://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-... -
Seite 6: Inhaltsverzeichnis
Unzulässige Ausbauzustände des ET 200SP am PROFINET IO ..........38 5.3.5 Ausfall der Versorgungsspannung L+ am BaseUnit BU...D ........... 38 5.3.6 STOP des IO-Controllers und Wiederkehr des IO-Devices ............. 39 Kompatibilität ............................40 Technische Daten ..........................42 Maßbild ..............................46 Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 7: Wegweiser
In den Funktionshandbüchern finden Sie ausführliche Beschreibungen zu übergreifenden Themen rund um das Dezentrale Peripheriesystem SIMATIC ET 200SP, z. B. Diagnose, Kommunikation, Webserver, Motion Control und OPC UA. Die Dokumentation finden Sie zum kostenlosen Download im Internet (http://w3.siemens.com/mcms/industrial-automation-systems- simatic/de/handbuchuebersicht/tech-dok-et200/Seiten/Default.aspx). Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... - Seite 8 In "mySupport" haben Sie im Bereich CAx-Daten die Möglichkeit auf aktuelle Produktdaten für Ihr CAx- oder CAe-System zuzugreifen. Mit wenigen Klicks konfigurieren Sie Ihr eigenes Download-Paket. Sie können dabei wählen: • Produktbilder, 2D-Maßbilder, 3D-Modelle, Geräteschaltpläne, EPLAN-Makrodateien • Handbücher, Kennlinien, Bedienungsanleitungen, Zertifikate • Produktstammdaten Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE...
-
Seite 9: Anwendungsbeispiele
• CPU-Lokalisierung mittels LED-Blinken • Auslesen von CPU-Fehlerinformation • Lesen des CPU Diagnosepuffers • Rücksetzen auf Werkseinstellungen • Firmwareaktualisierung der CPU und angeschlossener Module Sie finden das SIMATIC Automation Tool im Internet (https://support.industry.siemens.com/cs/ww/de/view/98161300). Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 10: Siehe Auch
Wegweiser PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: • Die Topologie-Übersicht scannt selbsttätig das PROFINET und alle angeschlossenen Komponenten. • Der IO-Check ist ein schneller Test der Verdrahtung und des Modulausbaus einer Anlage. -
Seite 11: Produktübersicht
Produktübersicht Eigenschaften Artikelnummer 6ES7155-6AU01-0BN0 (Interfacemodul IM 155-6 PN ST und Servermodul) 6ES7155-6AA01-0BN0 (Interfacemodul IM 155-6 PN ST mit BusAdapter BA 2×RJ45 und Servermodul) Ansicht des Moduls Bild 2-1 Ansicht des Interfacemoduls IM 155-6 PN ST und des Servermoduls Eigenschaften Das Modul hat folgende technische Eigenschaften: •... - Seite 12 Das Servermodul hat folgende Eigenschaften: • Schließt den Rückwandbus des Dezentralen Peripheriesystems ET 200SP ab • Enthält eine Halterung für 3 Reservesicherungen (5 × 20 mm) • Identifikationsdaten I&M 0 bis 3 Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE...
- Seite 13 Voraussetzung für die Projektierung dieser Module auf Steckplatz 1 ist: • Projektierung über GSD bzw. GSDML • Projektierung ab STEP7 V5.5 SP4 ab – HSP0241 V2.0 für IM155-6 PN ST • Projektierung ab STEP7 V13 SP1 Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE...
-
Seite 14: Funktionen
• Firmware-Update über PROFINET IO • Stationserweiterung über ET-Connection • Die Anschlusstechnik für PROFINET IO ermöglicht der BusAdapter. Für das Interfacemodul IM 155-6 PN ST sind folgende Varianten verfügbar: – Für Standard RJ45-Stecker: BA 2×RJ45 – Für direkten Anschluss der Busleitung: BA 2×FC –... - Seite 15 Hinweis Docking System Setzen Sie das Interfacemodul IM155-6 PN ST nicht als Docking Station ein. Der Einsatz als Docking Unit (Funktion: im Betrieb wechselnde IO-Devices) in einem Docking System wird unterstützt. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE...
-
Seite 16: Voraussetzungen
Bitte beachten Sie, dass unter der Verwendung eines BusAdapter BA 2xMA12 und der Firmware 4.1 erst ein Update über einen anderen Busadapter auf die Version V4.2 erfolgen muss, damit die IM lauffähig ist. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 17: Verkabelung Bei Fester Verbindungseinstellung
Priorisierter Hochlauf ist eine PROFINET IO-Funktionalität in einem PROFINET IO-System mit IRT- und RT-Kommunikation. Sie verkürzt die Zeit, welche die entsprechend projektierten IO-Devices für die Wiederkehr in den zyklischen Nutzdatenaustausch benötigen. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... - Seite 18 BusAdapter kopiert. BusAdapter mit Gerätenamen Gerätenamen aus BusAdapter Gerätenamen aus BusAdapter wird verwendet und auf Inter- wird verwendet und auf Inter- facemodul kopiert. facemodul kopiert, falls diese einen anderen Gerätenamen enthält. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE...
-
Seite 19: Gerätetausch Mit Topologischer Projektierung
(http://support.automation.siemens.com/WW/view/de/49948856) • Ab STEP 7 V5.5 im Systemhandbuch PROFINET Systembeschreibung (http://support.automation.siemens.com/WW/view/de/19292127) Ersatzteilfall eines IM 155-6 PN ST Für den Ersatzteilfall versetzen Sie ein bereits in Betrieb befindliches IO-Device über "Rücksetzen auf Werkseinstellungen" in den Auslieferungszustand. Weitere Informationen finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). -
Seite 20: Medienredundanz (Mrp)
Sendetakt arbeiten. Der ungleiche Sendetakt bei dem Controller führt zu nicht eingerichteten Kommunikationsbeziehungen. Wenn Sie alle Controller in einem Projekt einrichten, ist der gleiche Sendetakt gewährleistet. Stellen Sie bei Engineering in getrennten Projekten den gleichen Sendetakt ein. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 21: Firmware-Update
Produktübersicht 2.2 Funktionen Submodule Das Interfacemodul IM 155-6 PN ST unterstützt die Aufteilung von Peripheriebaugruppen auf bis zu 4 Submodule. Somit können Teile einer Peripheriebaugruppe separat konfiguriert und parametriert werden. Jedes dieser Submodule können Sie unterschiedlichen IO-Controllern zuordnen. Die folgenden Funktionen werden nur dann ausgeführt, wenn Sie bei der Projektierung das Submodul 1 konfiguriert haben: •... -
Seite 22: Profienergy
Bei Benutzung der GSD-Datei mit der Schema-Version V2.25 sind Einschränkungen gegenüber der GSD-Datei der aktuellen Schema-Version zu beachten: • Mit dieser GSD V2.25 kann nur die IM 155-6 PN ST der Firmware-Version V4.2 projektiert werden. Damit sind nur die IM 155-6 PN ST ab Firmware V4.2 und deren kompatible Nachfolger einsetzbar. -
Seite 23: Einsatz Von Fehlersicheren Modulen
Produktübersicht 2.2 Funktionen 2.2.2 Einsatz von fehlersicheren Modulen Eigenschaften Das Interfacemodul IM 155-6 PN ST ab Firmware V1.0.1 unterstützt den Einsatz von fehlersicheren Modulen. Verweis Weitere Informationen finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). 2.2.3 Einsatz von Technologiemodulen Technologiemodule Ab Firmware-Version V3.1 unterstützt das Interfacemodul IM 155-6 PN ST die Betriebsart... -
Seite 24: Anschließen
1L+ und 2L+ sowie 1M und 2M sind intern gebrückt Maximal 10 A zulässig Verweis Weitere Informationen zum Anschließen des Interfacemoduls und zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 25: Prinzipschaltbild
Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild des Interfacemoduls IM 155-6 PN ST. ① Switch Versorgungsspannung DC 24 V ② ET 200SP Rückwandbusanschaltung und Masse Elektronik ③ Rückwandbus LK 1,2 LED Link TX/RX ④ Interne Spannungsversorgung LED RUN (grün) X80 DC... -
Seite 26: Parameter/Adressraum
Parameter/Adressraum Parameter Parameter für Interfacemodul IM 155-6 PN ST Die folgende Tabelle zeigt die Parameter für das Interfacemodul IM 155-6 PN ST. Tabelle 4- 1 Parameter für Interfacemodul IM 155-6 PN ST (GSD-Datei) Parameter Wertebereich Voreinstellung Wirkungsbereich Konfigurationssteuerung sperren/freigeben sperren ET 200SP Erklärung der Parameter... -
Seite 27: Ersatzwertverhalten
In folgende Fällen wird das Verhalten "stromlos/spannungslos" wirksam: • Firmware-Update • Rücksetzen auf Werkseinstellungen • Konfigurationssteuerung: dem IM ist noch kein gültiger Steuerdatensatz 196 geschickt worden • falsch projektiertes Modul • falsch parametriertes Modul Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 28: Status Der Versorgungsspannung L+ Der Peripheriemodule
Servermodul auslesbar. Die zugehörige Beschreibung finden Sie im Gerätehandbuch Servermodul (http://support.automation.siemens.com/WW/view/de/63257531). Konfigurationen In der Projektiersoftware können Sie für das IM 155-6 PN ST bzw. das Servermodul der IM 155-6 PN ST zwei Konfigurationen auswählen: • Konfiguration ohne Eingangsdaten •... -
Seite 29: Alarme, Diagnose-, Fehler- Und Systemmeldungen
Das folgende Bild zeigt die LED-Anzeige am Interfacemodul und BusAdapter. ① RN (grün) ② ER (rot) ③ MT (gelb) ④ PWR (grün) ⑤ LK1 (grün) ⑥ LK2 (grün) Bild 5-1 LED-Anzeige am Interfacemodul und BusAdapter Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 30: Bedeutung Der Led-Anzeigen
Besteht der Fehler weiterhin, wenden Schnittstelle blinken nicht). Sie sich an Siemens Industry Online Support. Tauschen Sie das Interfacemodul aus. * PWR-LED ein (am Interfacemodul): Überprüfen Sie den Rückwandbus auf Kurzschluss. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 31: Led-Anzeige Von Aufbaufehlern
• ist sowohl bei NETZ-EIN als auch während des Betriebes aktiviert. • ist vorrangig gegenüber allen anderen Zuständen, die durch die ERROR- und MAINT-LED angezeigt werden. • bleibt solange eingeschaltet, bis die Fehlerursache behoben ist. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 32: Fehleranzeige
Kurzschluss der Kommunikation am Rückwandbus * Steckplatz Hinweis Ein Kurzschluss in der Rückwandbusversorgung oder in der Busanschlussversorgung wird durch folgende LEDs angezeigt: • PWR-LED: ein • RN-, ER- und MT-LED: aus Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 33: Alarme
Peripheriemoduls) löst das Modul bei entsprechender Parametrierung einen Diagnosealarm aus. Die CPU unterbricht die Bearbeitung des Anwenderprogramms und bearbeitet den Diagnosebaustein OB 82. Das Ereignis, welches zur Alarmauslösung geführt hat, wird in der Startinformation des OB 82 eingetragen. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 34: Auslösung Eines Prozessalarms
• Der OB 82 wird aufgerufen. Wenn der OB 82 nicht vorhanden ist, dann geht der IO-Controller in den Betriebszustand STOP. Weitere Informationen finden Sie in der Online-Hilfe von STEP 7. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 35: Maintenance-Ereignisse
Maintenance-Konzept in PROFINET IO nach der Norm IEC 61158-6-10. Ziel ist das frühzeitige Erkennen und Beseitigen von potenziellen Störungen. Beim Interfacemodul signalisieren Maintenance-Ereignisse dem Anwender, wann eine Überprüfung oder der Austausch von Netzwerkkomponenten erforderlich ist. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 36: Systemmeldungen In Step 7 (Tia Portal)
Die Datensätze, die das Dezentrale Peripheriesystem ET 200SP unterstützt, basieren auf der Norm PROFINET IO - Application Layer Service Definition V2.3. Die Norm können Sie bei der PROFIBUS-Nutzerorganisation erwerben im Internet (http://www.profibus.de). Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 37: Kodierung Der Erweiterten Kanaldiagnosen (Ab Firmwarestand V3.3.0)
Diagnose bei einem falschen BaseUnit 0007 Diagnose bei falschem Busausbau * ab IM 155-6 PN ST V1.1.x und GSD-Datei 04/2013 wird diese Diagnose nur gemeldet, wenn am Servermodul der Parameter "Sammeldiagnose fehlende Versorgungsspannung L+" aktiviert wurde. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) - Seite 38 Das Interfacemodul befindet sich weiterhin im Daten- austausch mit dem IO-Controller. Es folgt die Anzahl der gezogenen Peripheriemodule Anzahl W#16#0002 bis Bit 8 bis 15 W#16#0020 Bit 0 bis 7 Es folgen 2 reservierte Bytes. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE...
- Seite 39 Bit 8 bis 15 W#16#0040 Bit 0 bis 7 Wenn der Steckplatz 0 angegeben wird, überprüfen Sie die maximale Breite des Stationsaufbaus (maximal 1 m). Es folgen 2 reservierte Bytes. Reserviert Reserviert Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE...
-
Seite 40: Unzulässige Ausbauzustände Des Et 200Sp Am Profinet Io
Peripheriemodule wie folgt: • Wird während des Ausfalls der Versorgungsspannung ein Peripheriemodul gezogen, so wird ein Ziehenalarm generiert. • Wird während des Ausfalls der Versorgungsspannung ein Peripheriemodul gesteckt, so wird ein Steckenalarm generiert. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 41: Stop Des Io-Controllers Und Wiederkehr Des Io-Devices
Wenn Sie die Diagnosen einer Station nach deren Stationswiederkehr auslesen wollen, müssen Sie im OB 86 mit der Anweisung "RDREC" den Datensatz E00C lesen. Dort finden Sie alle Diagnosen für die einem IO-Controller zugeordneten Steckplätze in einem IO-Device. Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 42: Kompatibilität
Kompatibilität zwischen den Versionen des IM 155-6 PN ST Die folgende Tabelle beschreibt, welche Version in der Projektierung Sie für welche tatsächlich gesteckte Version des Interfacemoduls IM 155-6 PN ST einsetzen können. Die Tabelle beschreibt auch die funktionalen Unterschiede der Versionen des Interfacemoduls IM 155-6 PN ST. -
Seite 43: Reaktionszeiten Für Die Fehlersicheren Module
Reaktionszeiten für die Fehlersicheren Module Für die Berechnung der Reaktionszeiten der fehlersicheren Module müssen Sie folgende maximale Reaktionszeit des Interfacemoduls berücksichtigen: maximale Reaktionszeit = projektierte Aktualisierungszeit + 400 μs (mindestens jedoch 1,4 ms) Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE... -
Seite 44: Technische Daten
Technische Daten Technische Daten des IM 155-6 PN ST Artikelnummer 6ES7155-6AU01-0BN0 Allgemeine Informationen Produkttyp-Bezeichnung IM 155-6 PN ST HW-Funktionsstand ab FS03 Produktfunktion Ja; I&M0 bis I&M3 • I&M-Daten Ja; Single Hot-Swapping • Modulwechsel im laufenden Betrieb (Hot- Swapping) Nein •... - Seite 45 Ja; mit Sendetakten von 250 µs bis 4 ms in Schrit- – ten von 125 µs PROFIenergy – Priorisierter Hochlauf – Shared Device – Anzahl IO-Controller bei Shared Device, – max. Redundanzbetrieb Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE...
- Seite 46 Einbaulage, max. 0 °C • senkrechte Einbaulage, min. 50 °C • senkrechte Einbaulage, max. Höhe im Betrieb bezogen auf Meeresspiegel 5 000 m • Aufstellungshöhe über NN, max. Anschlusstechnik ET-Connection Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE...
- Seite 47 Artikelnummer 6ES7155-6AU01-0BN0 Ja; + 16 ET 200AL-Module • über BU-/BA-Send Maße Breite 50 mm Höhe 117 mm Tiefe 74 mm Gewichte Gewicht, ca. 147 g; ohne BusAdapter Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE...
-
Seite 48: Maßbild
In diesem Anhang finden Sie das Maßbild des Moduls montiert auf einer Profilschiene. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. berücksichtigen. Bild A-1 Maßbild des Interfacemoduls IM 155-6 PN ST (Front- und Seitenansicht) Interfacemodul IM 155-6 PN ST (6ES7155-6AU01-0BN0) Gerätehandbuch, 10/2020, A5E03576903-AE...
